撬装式活塞空气压缩机组结构设计

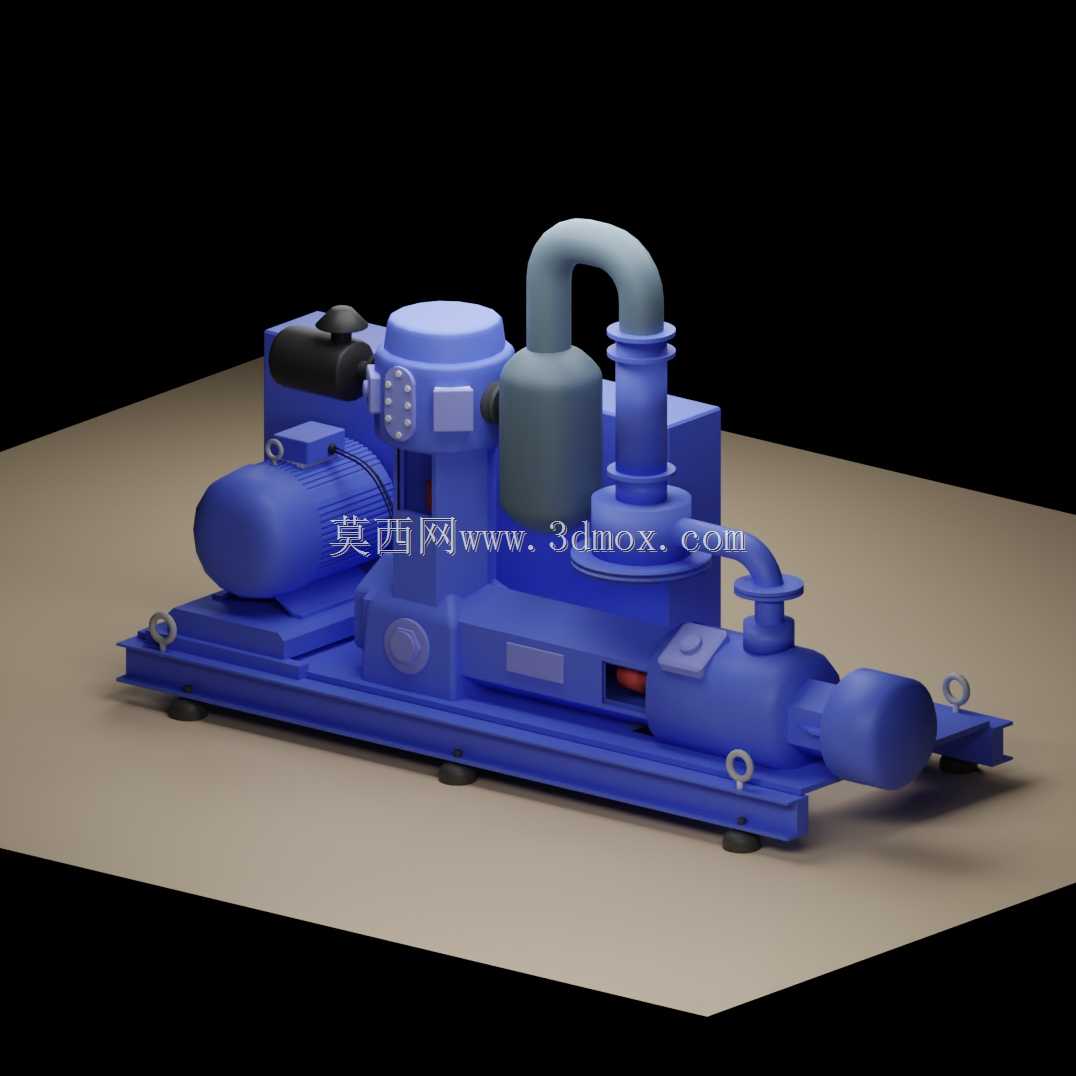

　　这套活塞式空气压缩机组采用一体化撬装底座设计，所有功能部件均集成在同一焊接钢结构底座上，底座预留的四个吊耳完全满足车间整机组吊装转运需求，底部配置的减震垫脚可直接放置在硬化的车间地面完成安装，无需额外浇筑复杂的设备基础，大幅压缩现场安装的施工周期与土建成本，适配中小型机加工车间、汽修站点、小型化工辅助工段等场地的快速部署需求。从气路工作逻辑来看，机组运行时外界空气先经过进气过滤组件滤除浮尘与大颗粒杂质，进入一级压缩缸完成首轮升压，升温后的压缩空气经由连接管路进入中间冷却罐体完成降温析水，再导入二级压缩缸完成最终升压，达到额定压力的压缩空气经过后置的稳压缓冲罐后，即可通过外接管路输送到用气终端，为气动夹具、气动扳手、喷涂设备、

　　气动阀门执行机构等各类用气设备提供稳定的压缩空气动力源。整套气路的管路走向做了优化排布，大曲率的弯管设计有效降低管路内的气流阻力，减少压损的同时也能降低气流高速流动产生的振动与噪音，管路连接位置均采用标准法兰对接结构，密封面的加工精度满足额定压力下的密封要求，后期运维时拆卸检修也更为便捷。动力端采用卧式异步电机与压缩主机直连配合皮带传动的结构，传动比经过匹配计算，可让压缩主机始终处于最优的工作转速区间，既保证压缩效率，也能避免转速过高带来的运动部件异常磨损；电机与主机的安装位置在底座上做了同轴度定位设计，安装时无需反复调整对齐，皮带张紧结构预留了足够的调节行程，可在皮带出现疲劳松弛时快速调整张紧力，保障传动效率稳定。

　　机组的冷却系统兼顾了缸体散热与压缩空气降温需求，一级压缩后的高温压缩空气进入冷却罐时，可通过罐体表面的散热结构与外界空气完成热交换，降低二级压缩的进气温度，避免二级压缩过程中出现温度过高的问题，有效延长活塞环、缸套等易损件的使用寿命。从安装边界来看，整机组的长宽尺寸适配标准工业厂房的通道宽度，转运时可直接通过普通叉车完成叉运，无需拆解部件；外接气源接口统一设置在机组侧方的预留位置，与车间现有气路管网对接时无需额外改装管路，电气接线盒同样设置在机组侧方，接入三相工业电源即可完成调试运行。在结构设计细节上，所有运动部件的外侧均预留了足够的安全防护距离，避免运维过程中出现误碰风险；底座上的各个部件安装位均做了加强筋设计，

　　可抵消设备运行时产生的往复振动，避免长期运行后出现连接螺栓松动、管路焊缝开裂等问题；缓冲罐体的支撑结构采用三点式支撑设计，可抵消设备运行振动带来的应力集中，提升罐体的长期运行可靠性。这类撬装活塞式空压机对比螺杆式空压机，在中小排气量的应用场景下具备更高的成本优势，且维护难度更低，普通的机修人员经过简单培训即可完成易损件更换、滤芯保养等日常运维工作，不需要专业的售后团队上门维护，对于用气点分散、用气量波动不大的生产场景尤为适配。建模过程中对活塞的往复运动结构、进排气阀的装配位置、曲轴连杆的运动间隙都做了1:1的还原，各个部件的装配公差符合通用机械设计标准，可直接用于设备运维培训、结构改进参考、车间布局规划等场景，也可作为同类压缩设备设计时的结构参考样本，帮助设计人员快速理清撬装空压机的整体布局逻辑，减少前期方案设计时的布局反复调整工作量。
