多并联排布式冷库制冷冷凝机组结构

　　在冷链仓储、生鲜加工、低温物流场站的制冷系统搭建场景中，冷凝机组作为制冷循环的核心换热与动力输出单元，其结构排布、安装预留、管路走向的合理性，直接决定整个制冷系统的运行效率与后期维护便捷性。这套多并联排布的冷凝机组结构，针对大中型冷库多温区独立供冷的需求设计，将多台压缩冷凝单元沿直线方向依次排布，配套设置独立的阀组操作平台与管路集成区，打破传统单机组独立布设带来的管路冗余、占地零散的问题。从实际工程落地的角度看，这类机组通常布置在冷库外侧的设备场地，设计阶段首先要核算安装边界：整组设备沿长度方向的排布预留了单台机组的检修抽拉空间，每台冷凝单元的侧面预留不小于0.8米的操作通道，端部的操作平台设置了防护栏与爬梯结构，

　　方便操作人员进行阀组调节、滤芯更换、压力检测等日常作业。设备的功能逻辑上，每台独立的冷凝单元对应一组冷库蒸发器回路，可根据不同库区的温度需求独立调节运行负载，在部分库区低负荷时可关停对应机组，避免传统大机组低负载运行的能耗浪费；相邻机组之间的管路通过顶部集成管廊汇总，统一连接到储液罐、气液分离器等公共辅助部件，减少分散布设时的管路弯头数量，降低制冷剂流动的沿程阻力损失。设计过程中需要重点考量的细节包括：机组底座的统一找平基准，所有冷凝单元的安装基面保持在同一水平标高，避免多机组并联时出现润滑油回油不均的问题；风冷冷凝器的排风方向统一朝向场地外侧，避免排出的热风被相邻机组的进风口吸入，导致冷凝温度升高、制冷效率下降；

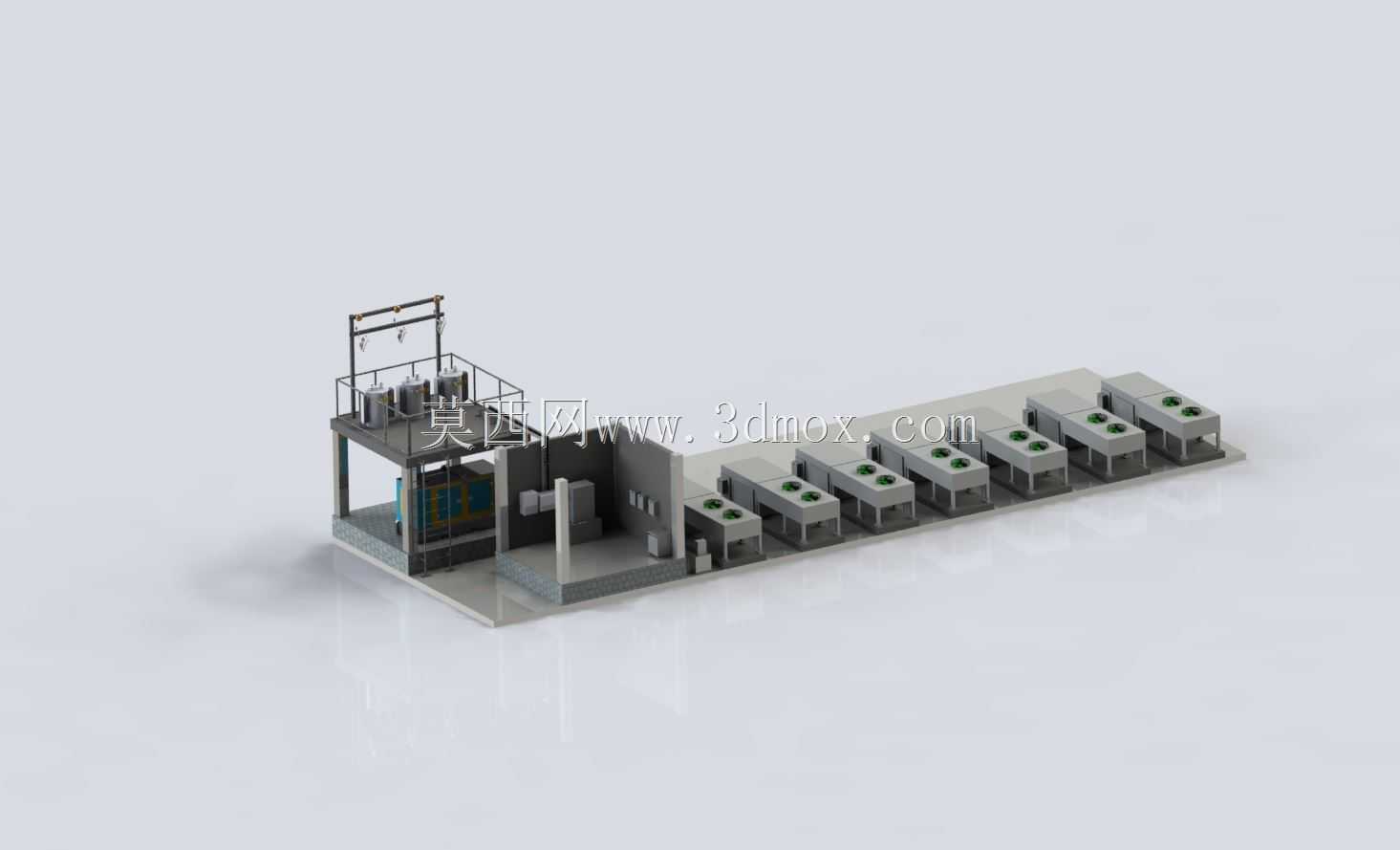

　　操作平台的高度设置匹配公共管路阀组的操作高度，操作人员站在平台上无需踮脚或俯身即可完成截止阀开闭、视液镜观察等常规操作。外形尺寸的适配方面，单台冷凝单元的宽度控制在标准设备运输宽度范围内，整组设备可拆解为单个单元进场运输，无需在现场进行大规模的结构焊接拼装，降低现场施工的工作量；设备底座预留了地脚螺栓的固定孔位，孔位间距匹配常规设备基础的预埋件排布，现场安装时可直接对位固定，减少二次打孔的工序。从结构建模的细节来看，模型还原了机组的所有核心结构特征：每台冷凝单元顶部的轴流风机排布、压缩机组的减震垫安装结构、管路的固定支架间距、操作平台的格栅踏板纹理、侧边的电气布线桥架走向，都按照实际工程的安装规范进行还原，

　　可直接用于制冷站场的布局规划、安装施工交底、管路碰撞检查等工作场景。在实际选型适配时，这类并联冷凝机组可匹配不同库容的低温库、保鲜库、速冻库需求，通过增减并联的冷凝单元数量调整总制冷量，无需重新设计整体基座与管路布局，具备较强的扩展适配性；模型中预留的管路接口位置，可直接对接不同走向的库区冷媒管路，设计人员可根据项目的场地条件调整管路引出方向，无需改动机组的主体结构。针对北方冬季低温运行的场景，机组的结构设计也预留了冷凝压力调节阀、冬季旁通回路的安装位置，建模时对应位置保留了足够的安装空间，不会出现后期加装部件时与现有结构、管路发生干涉的问题。设备的电气控制箱集中布置在操作平台的侧方，所有机组的控制线缆通过桥架统一接入控制箱，减少现场布线的杂乱程度，同时方便电气人员集中进行线路检修与参数调试。
