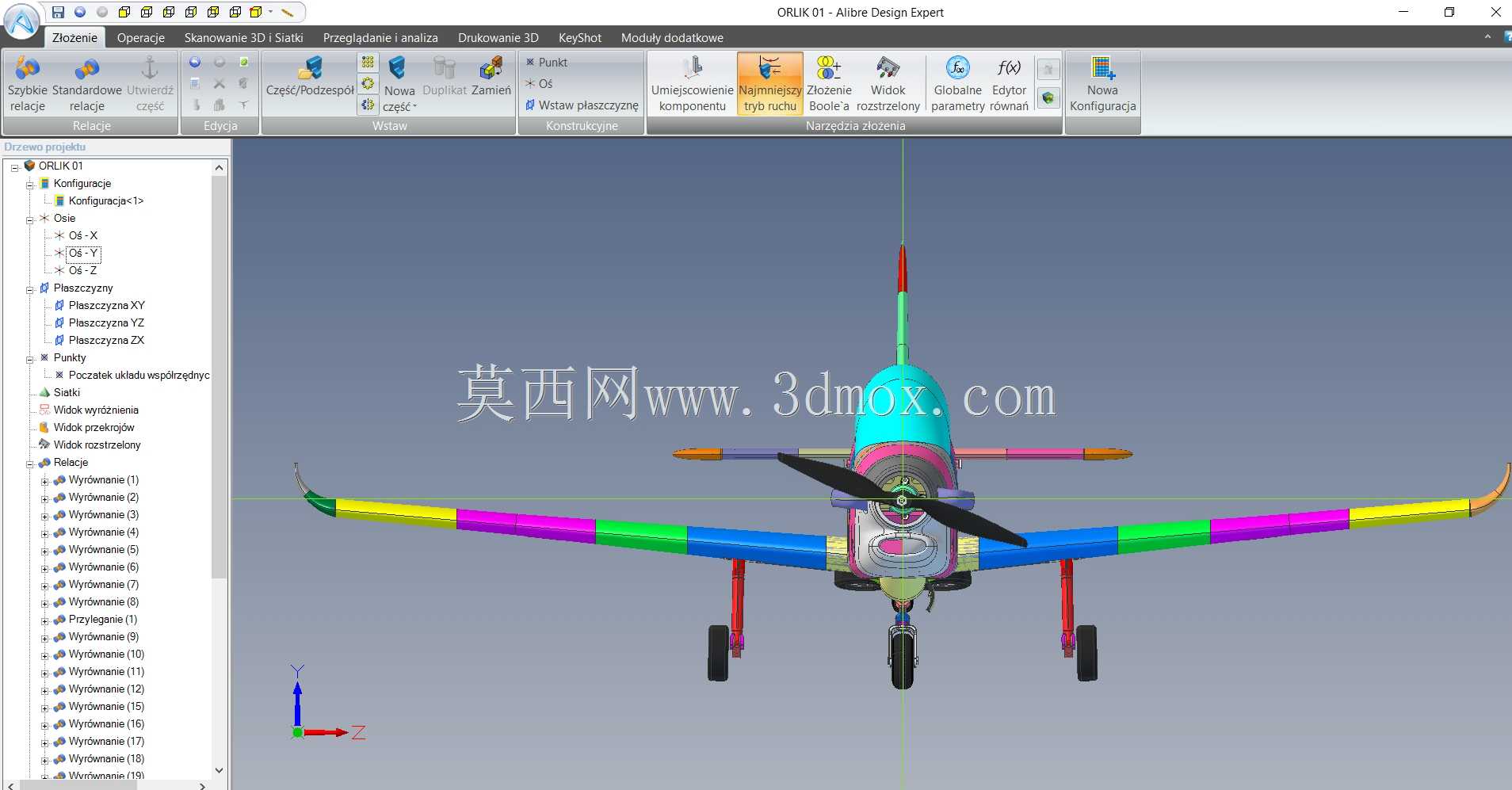

PZL130 ORLIK TC II翼展1.4米航模结构设计

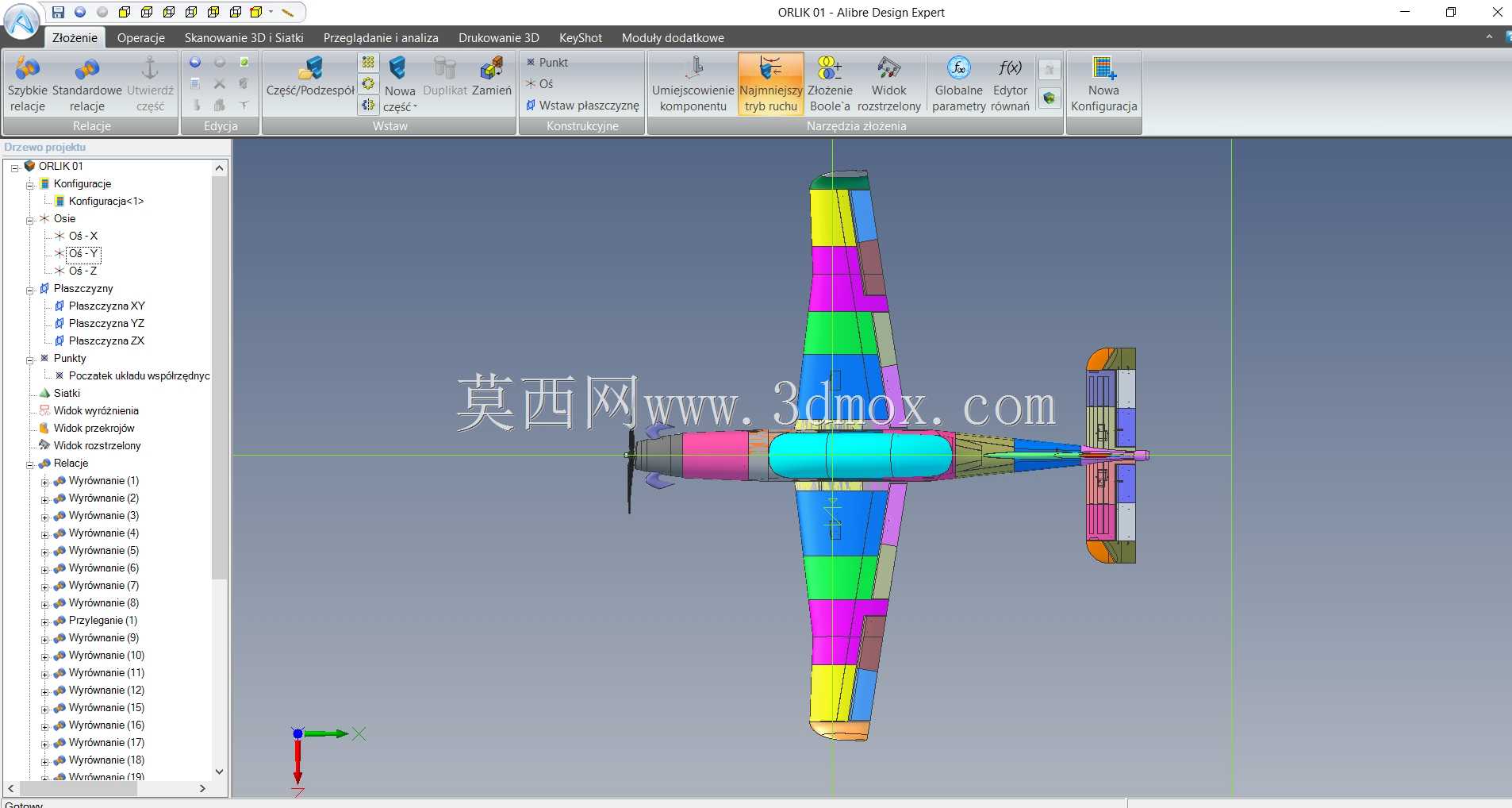

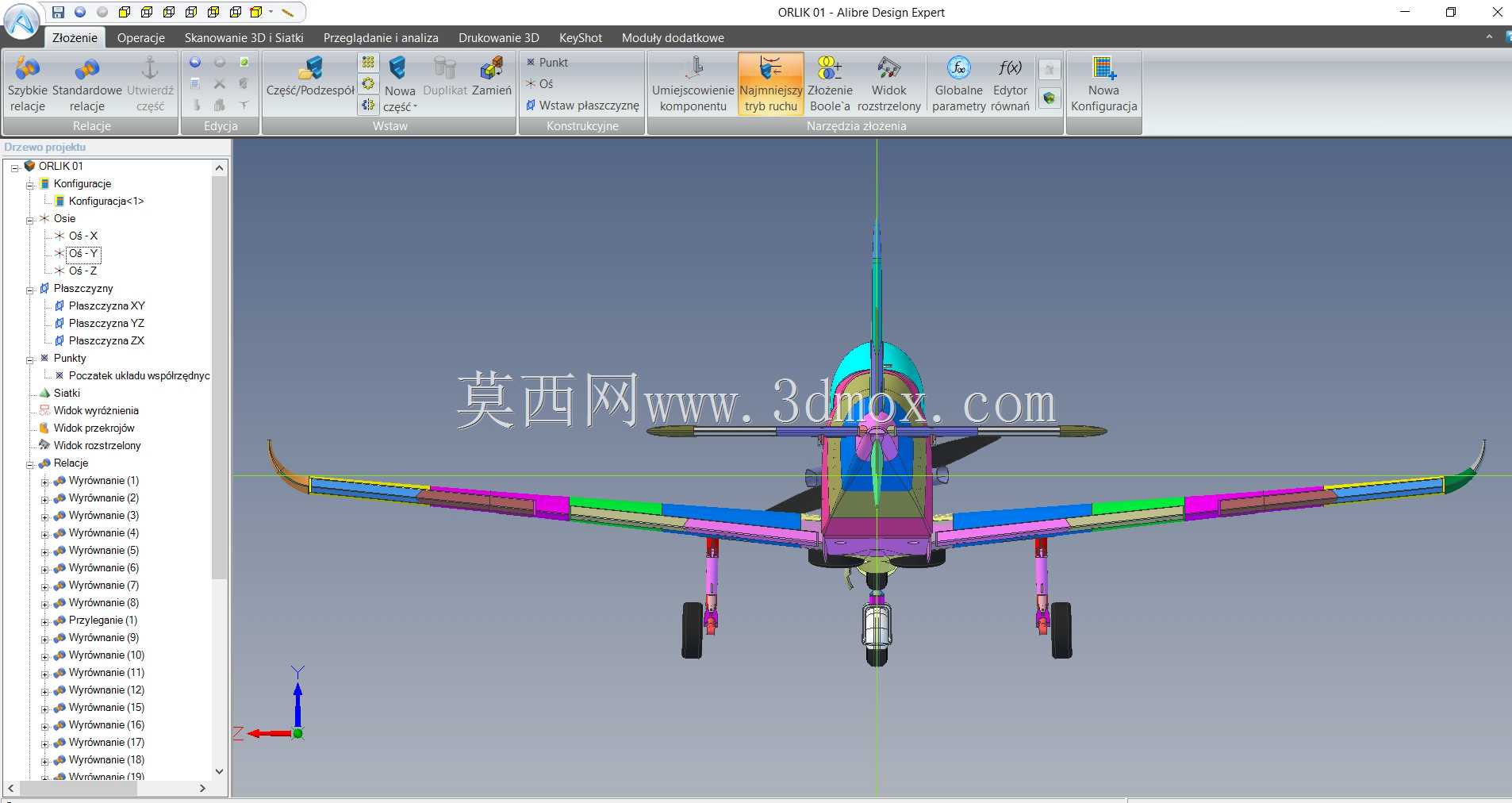

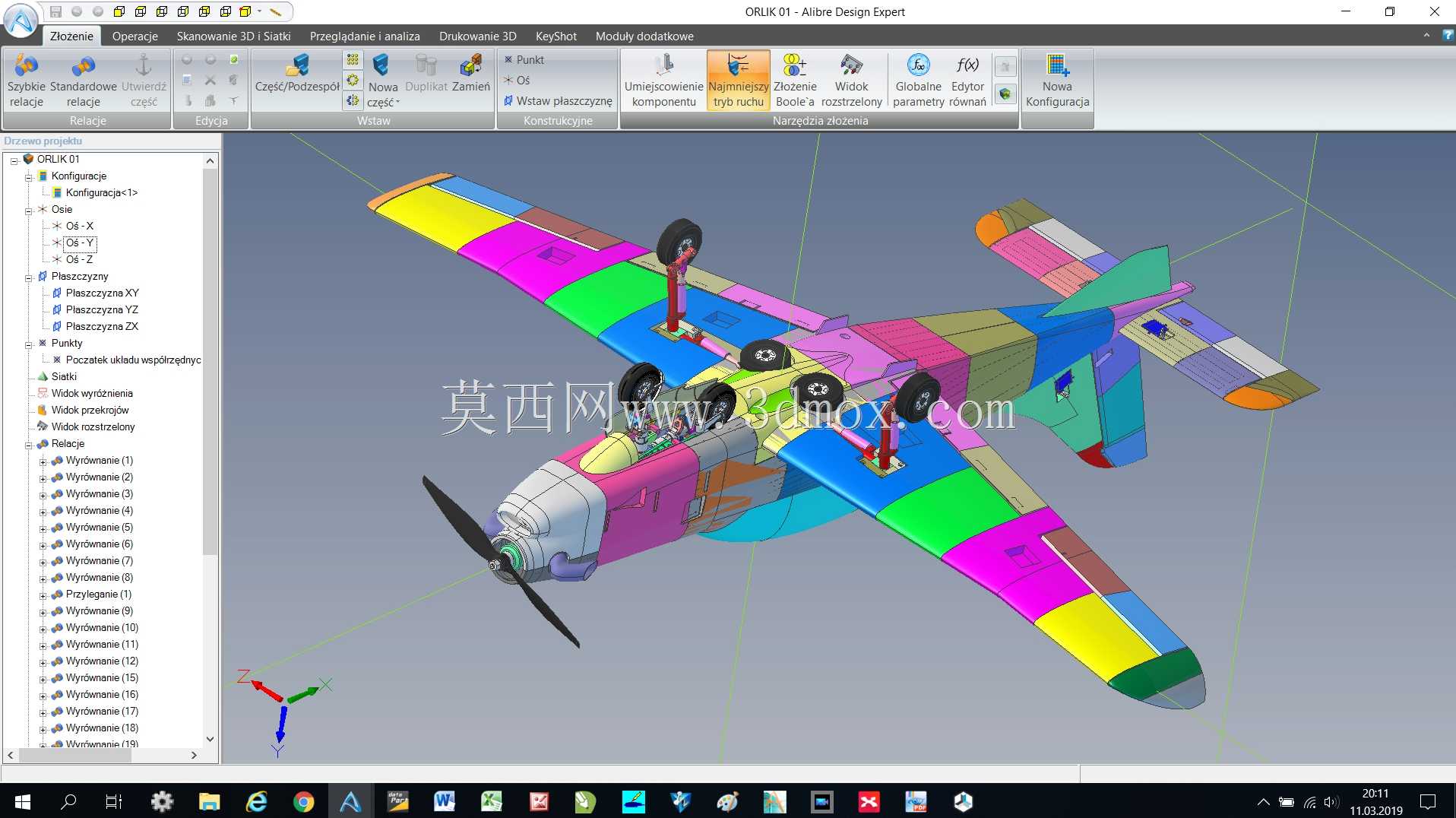

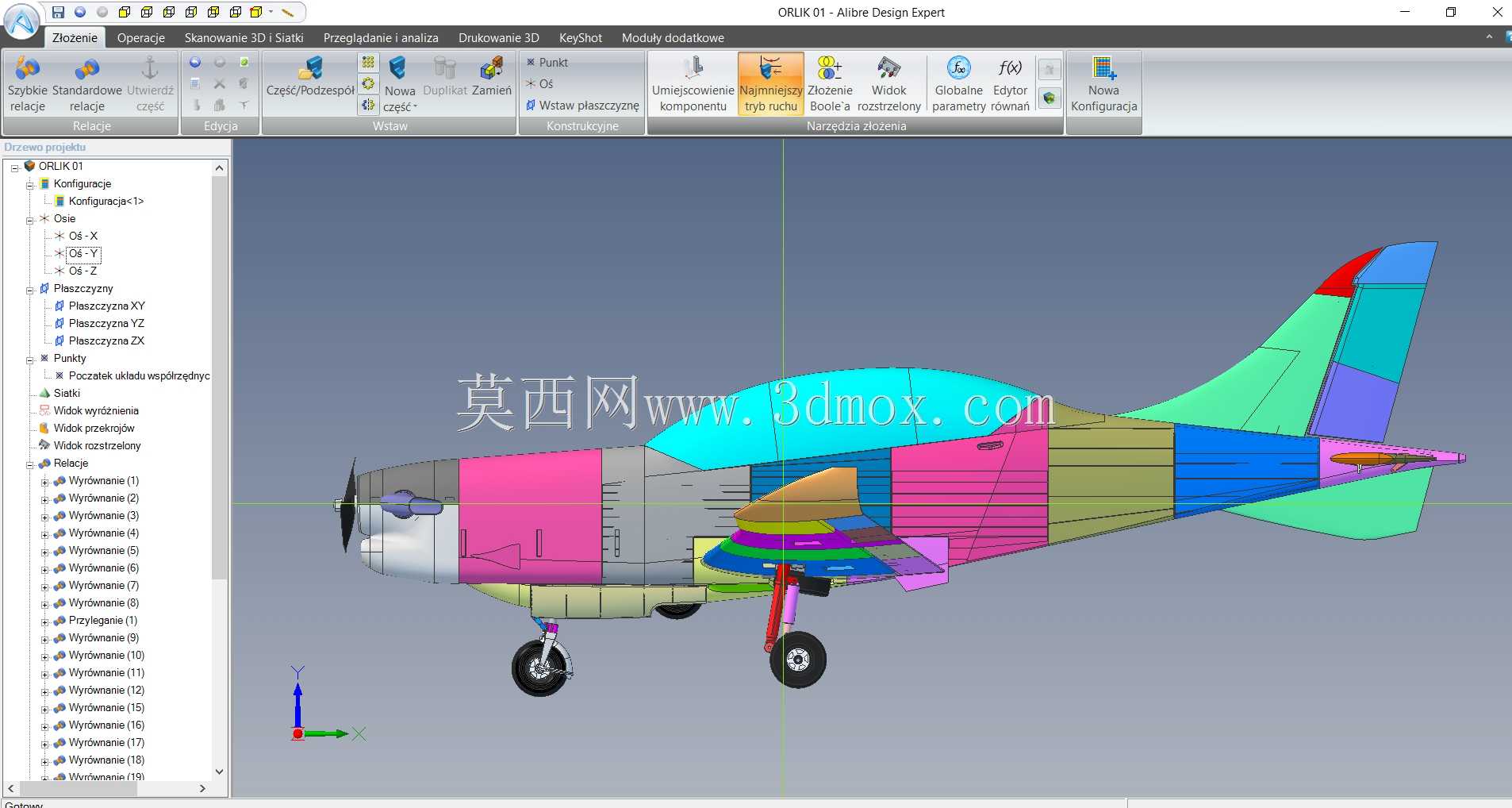

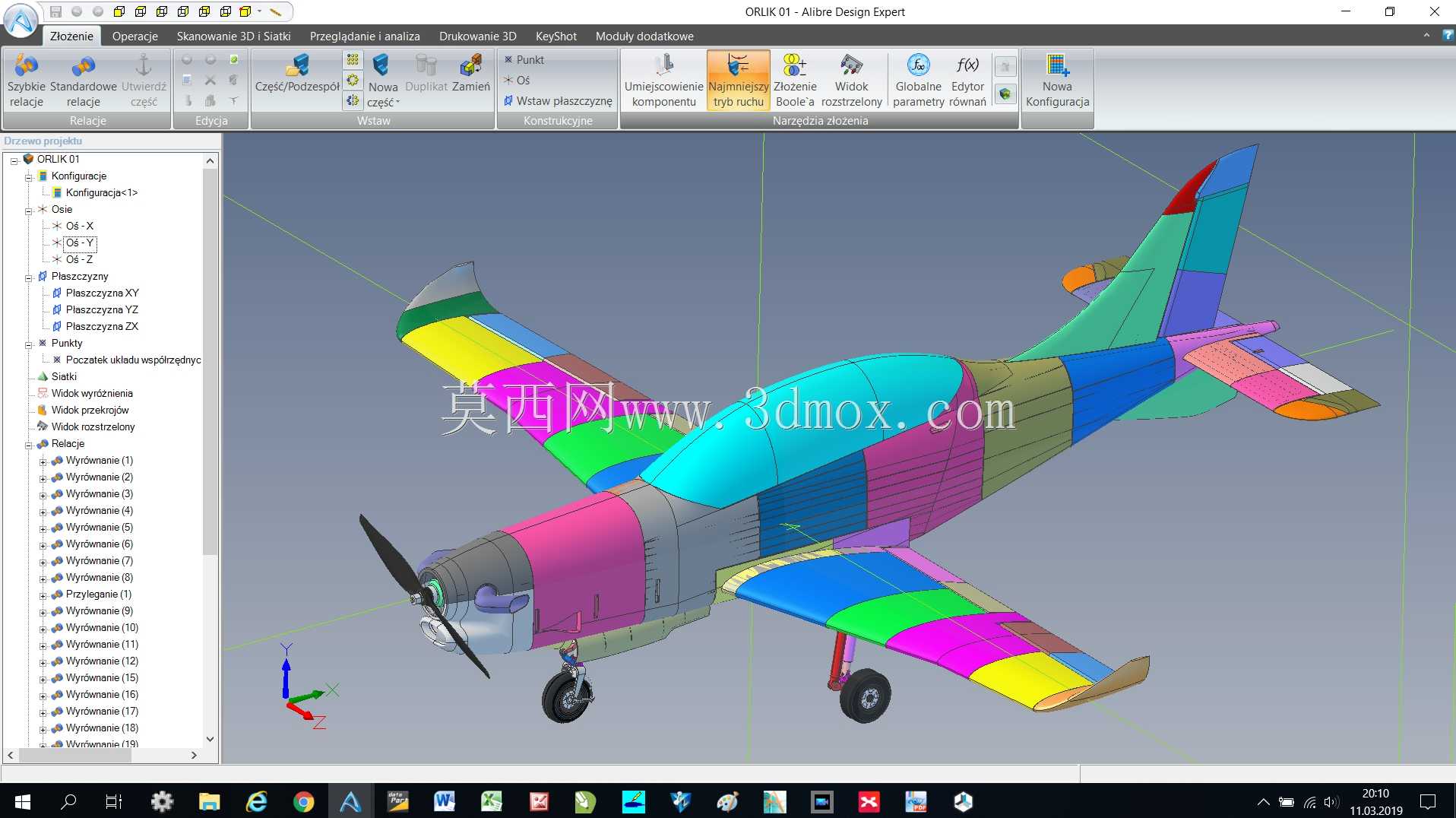

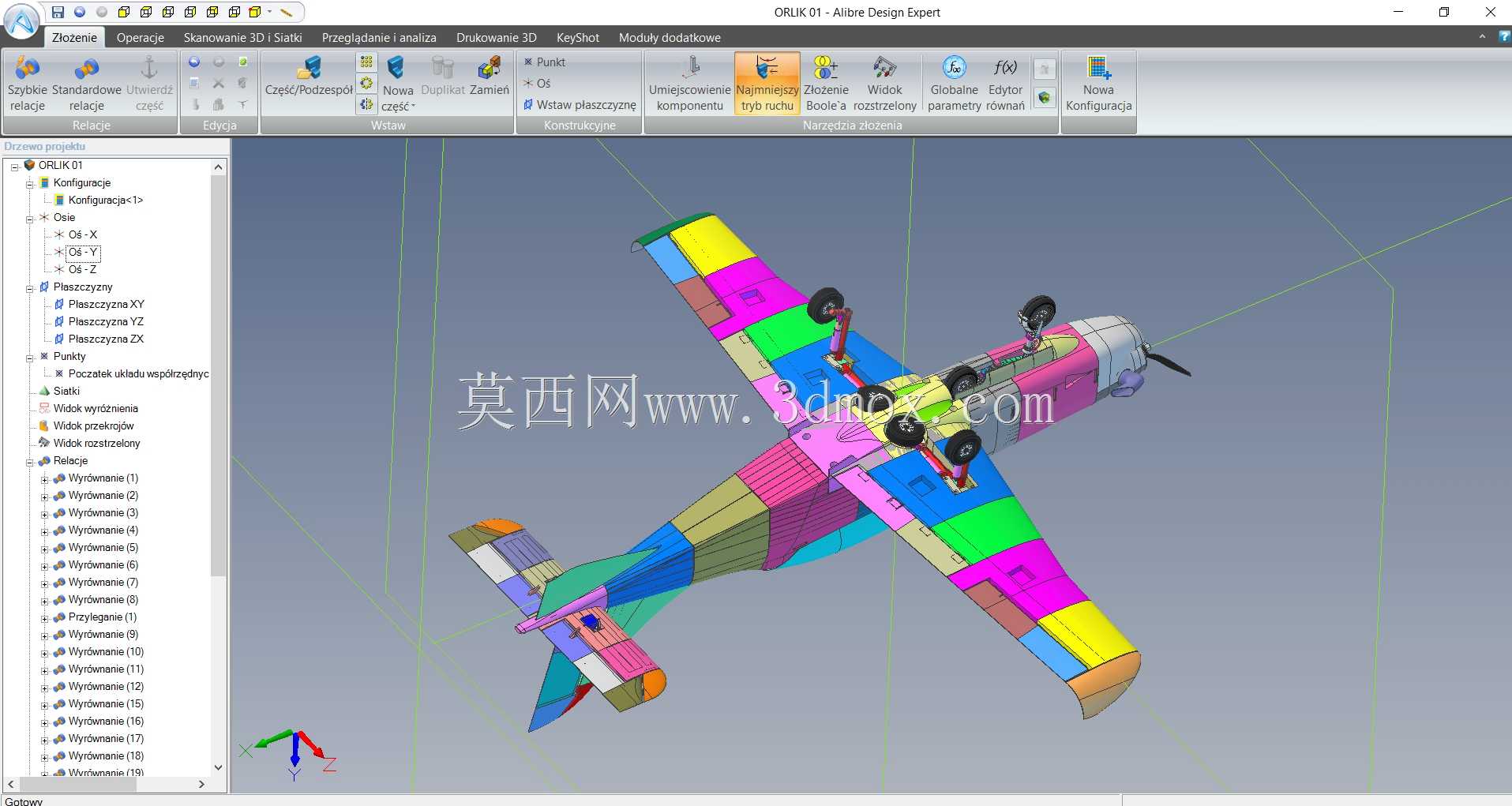

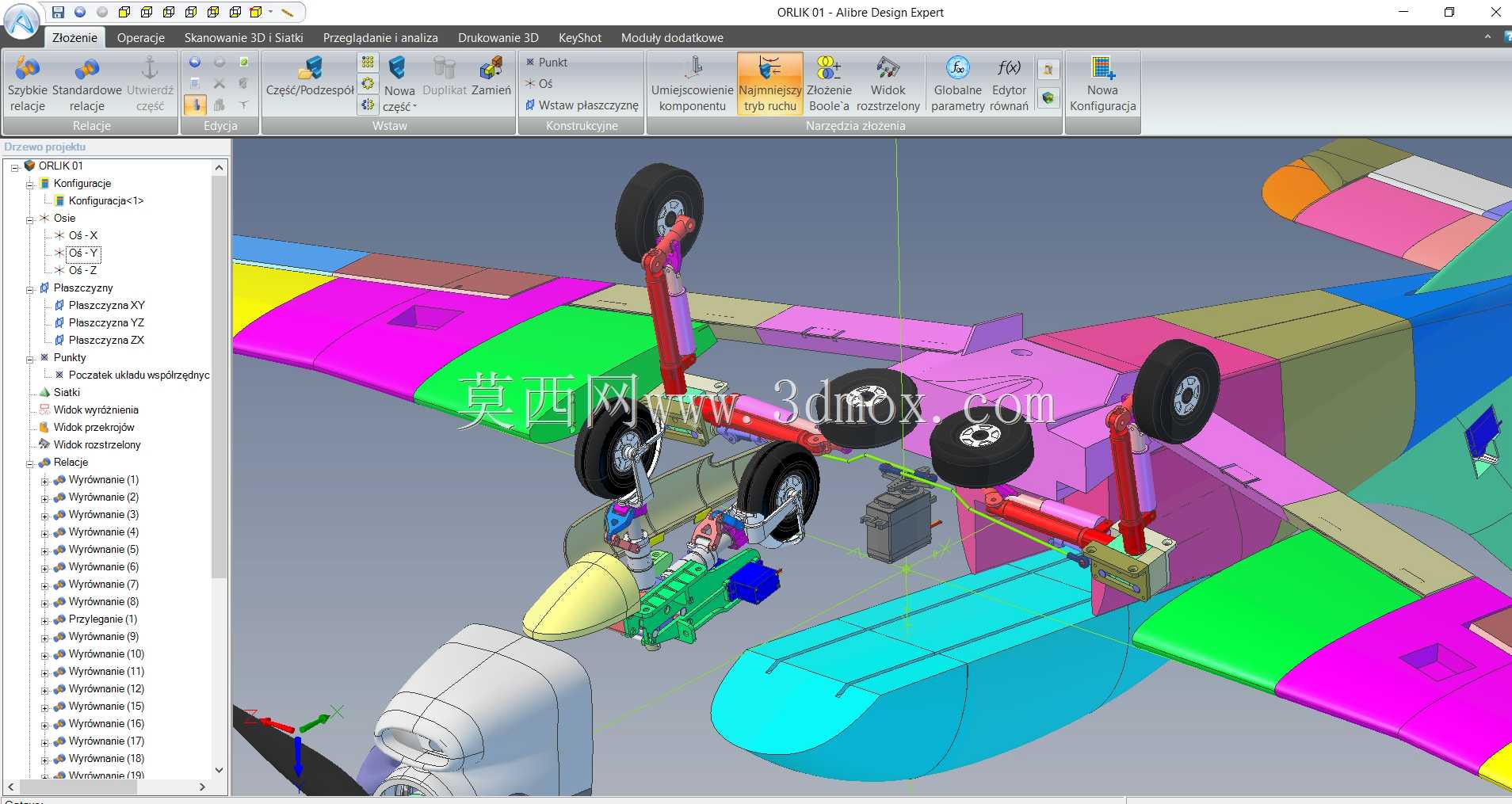

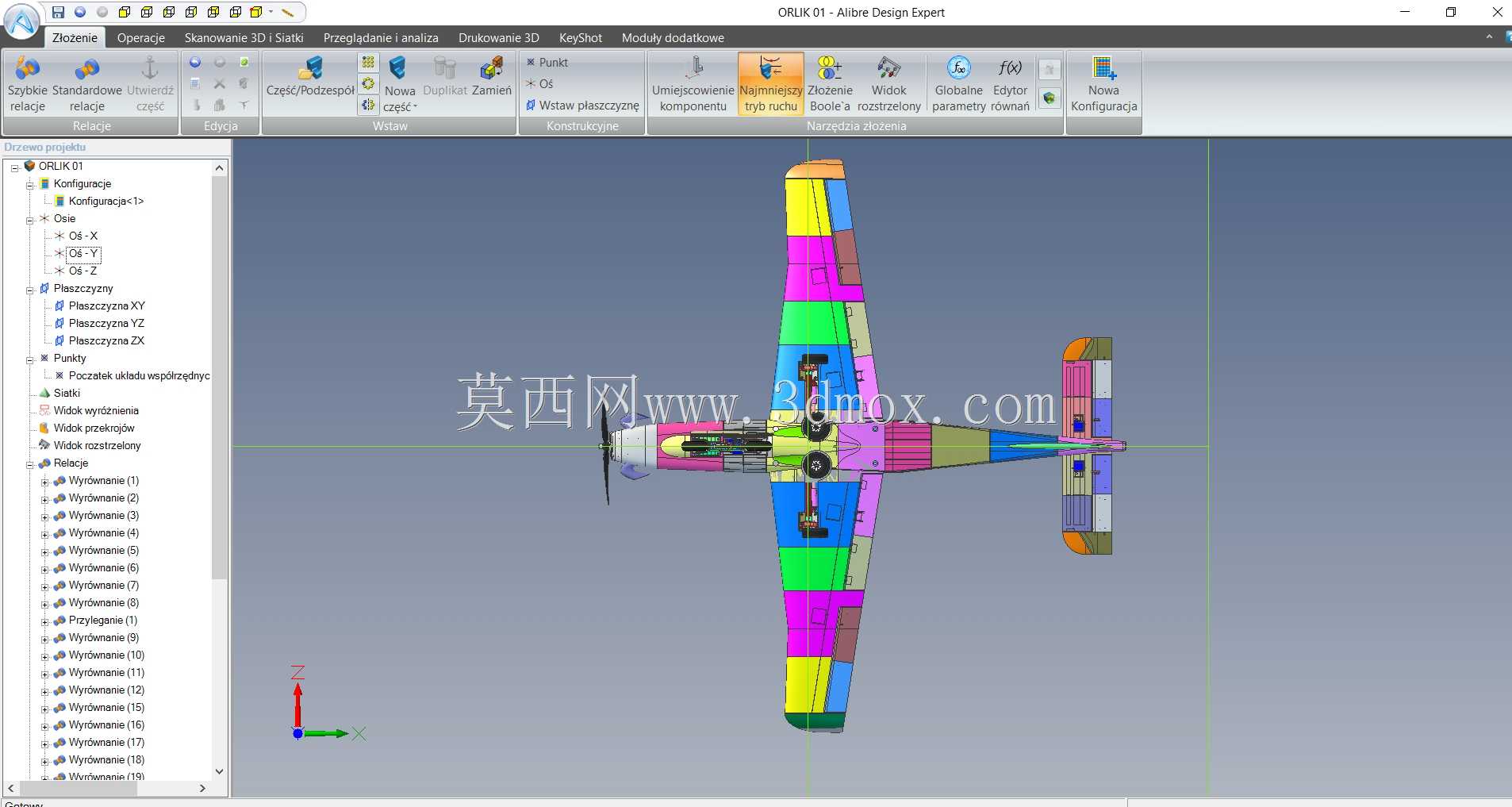

　　这款翼展1.4米的PZL 130 ORLIK TC II航模结构，还原了原型教练机的气动布局与核心结构特征，可直接用于像真航模的制作、航空科普教具开发以及轻型飞行器结构教学场景。在航模运动领域，该结构可适配电动动力系统，完成像真飞行、特技动作演示等需求；在航空教学场景中，拆分后的部件可用于讲解固定翼飞机的升力面布局、操纵面传动逻辑、起落架承载结构等核心知识点，相比平面图纸更具直观的结构展示效果。从功能特性来看，模型完整还原了原型机的低单翼布局、前三点式起落架、三叶螺旋桨、垂直尾翼与水平尾翼的操纵面结构，机翼部分保留了原型机的翼型曲线与翼尖修形，能够在航模飞行时提供足够的升力与横向稳定性；机身部分按照原型机的座舱位置、

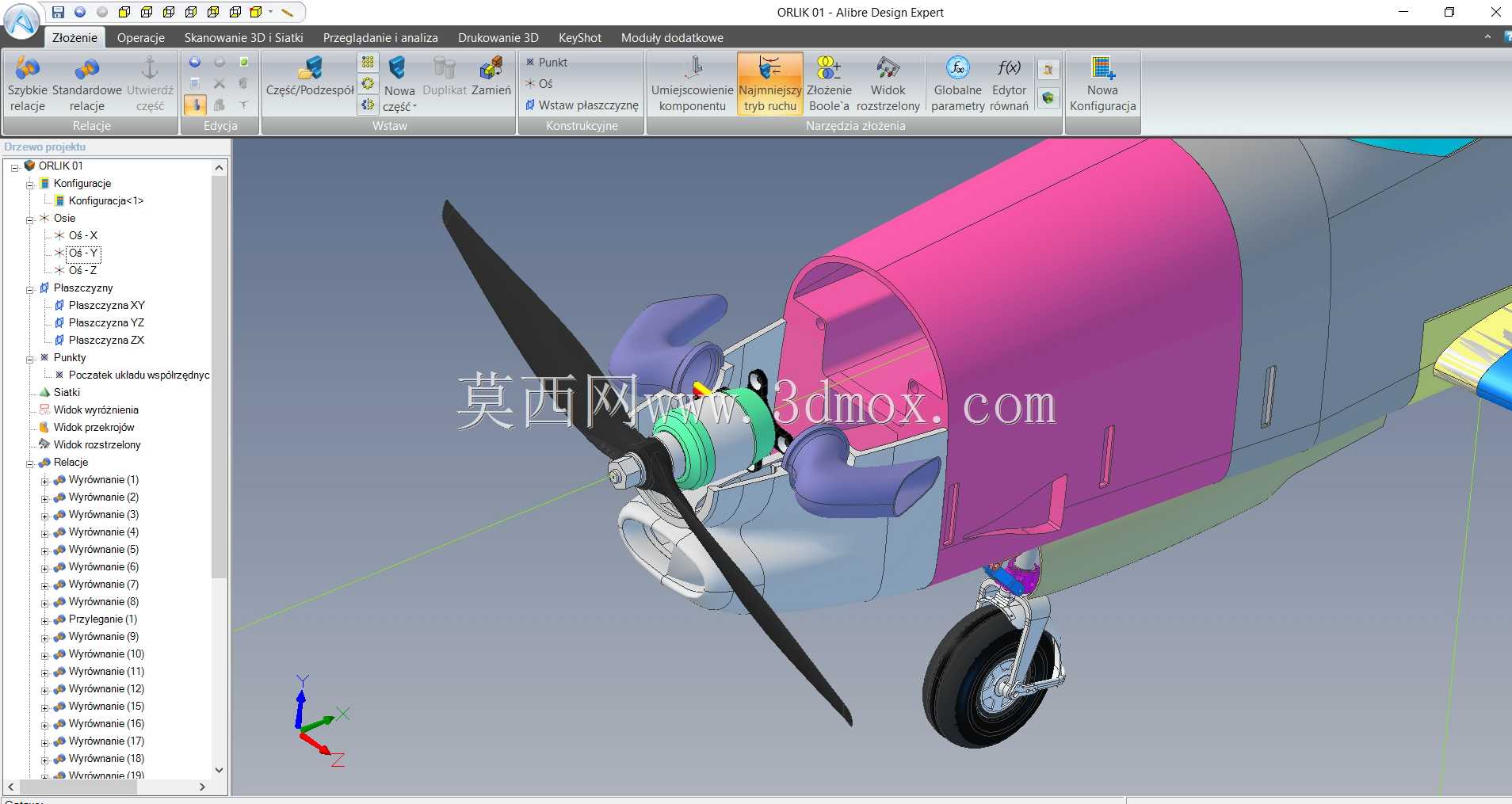

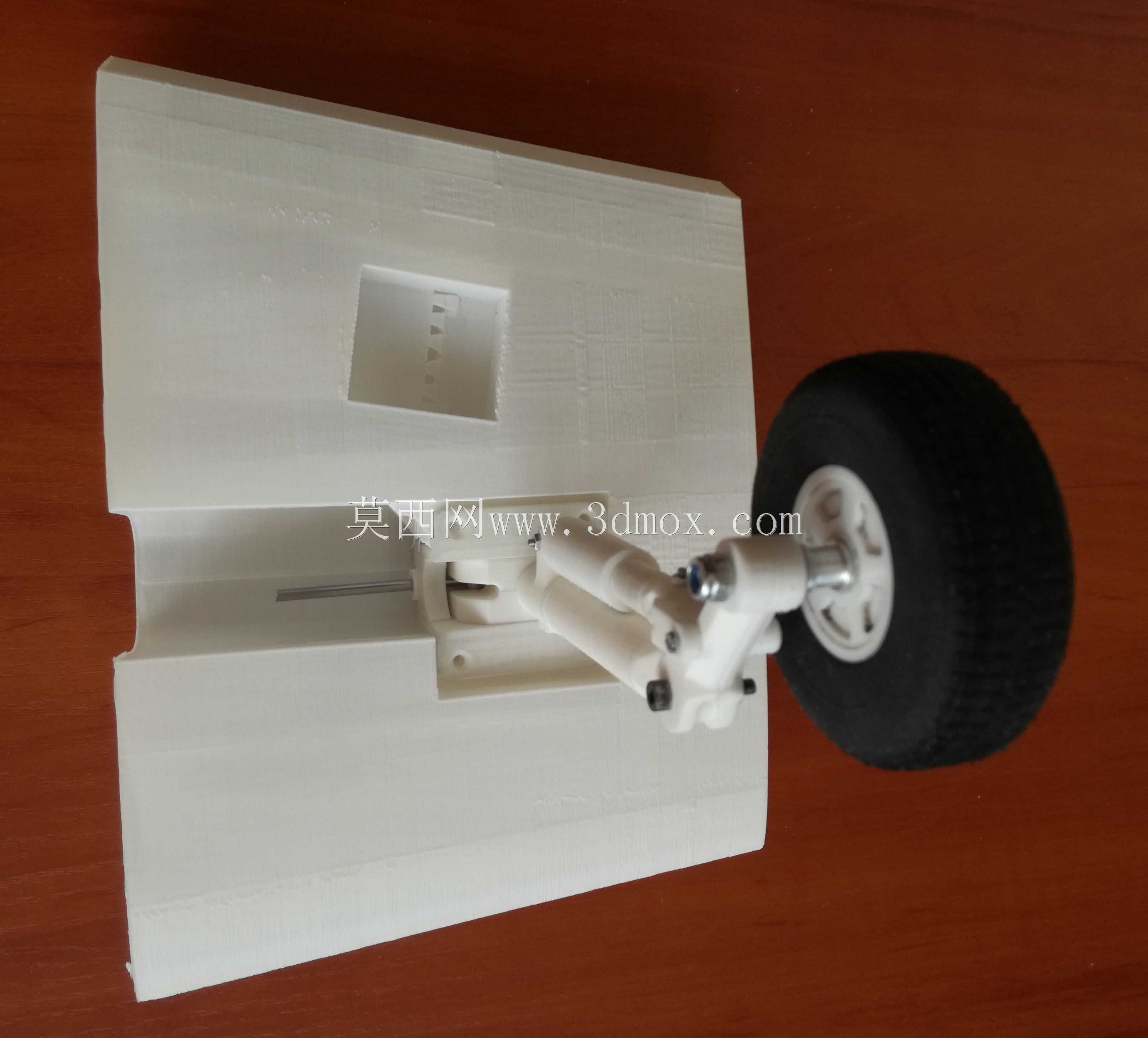

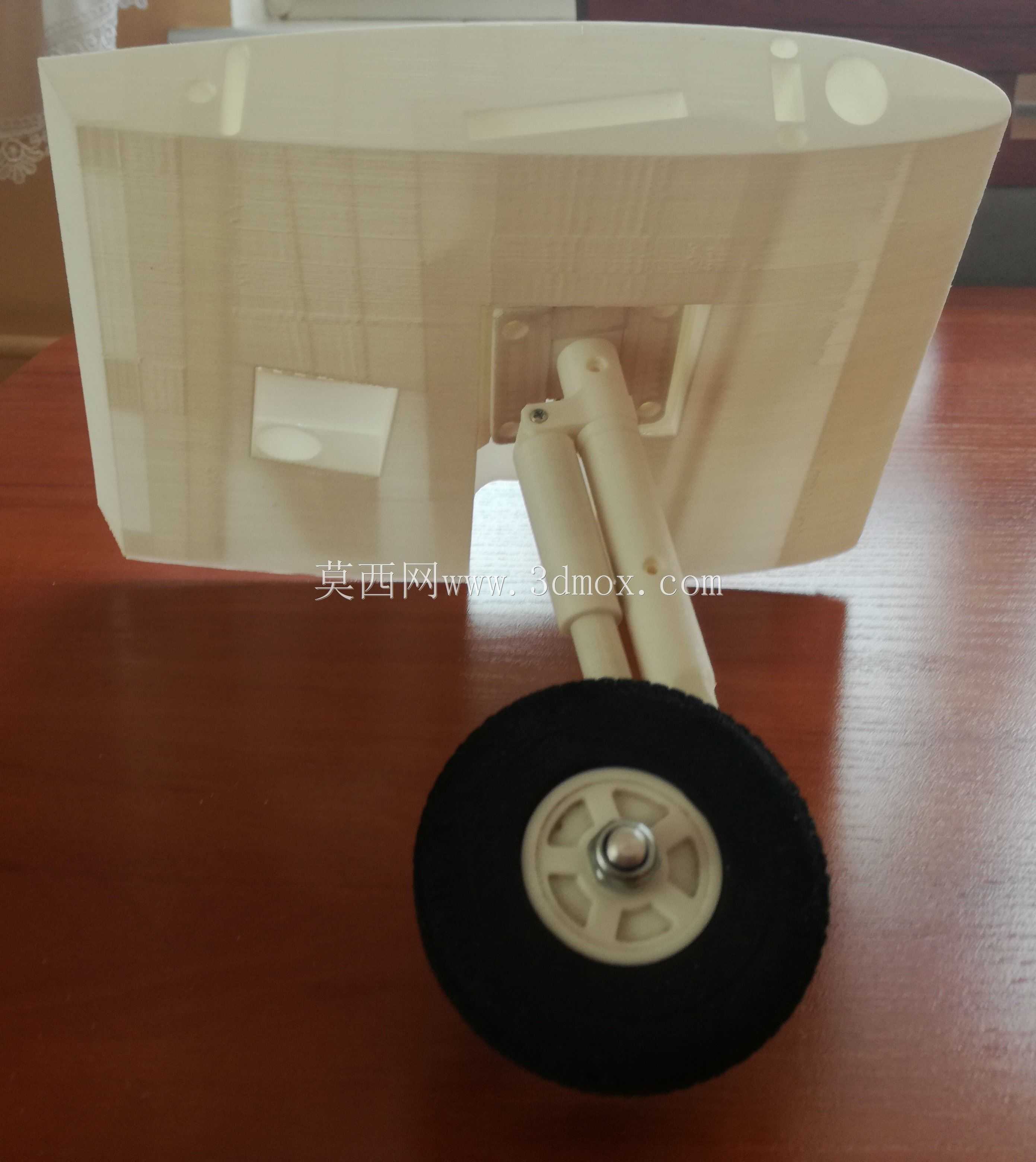

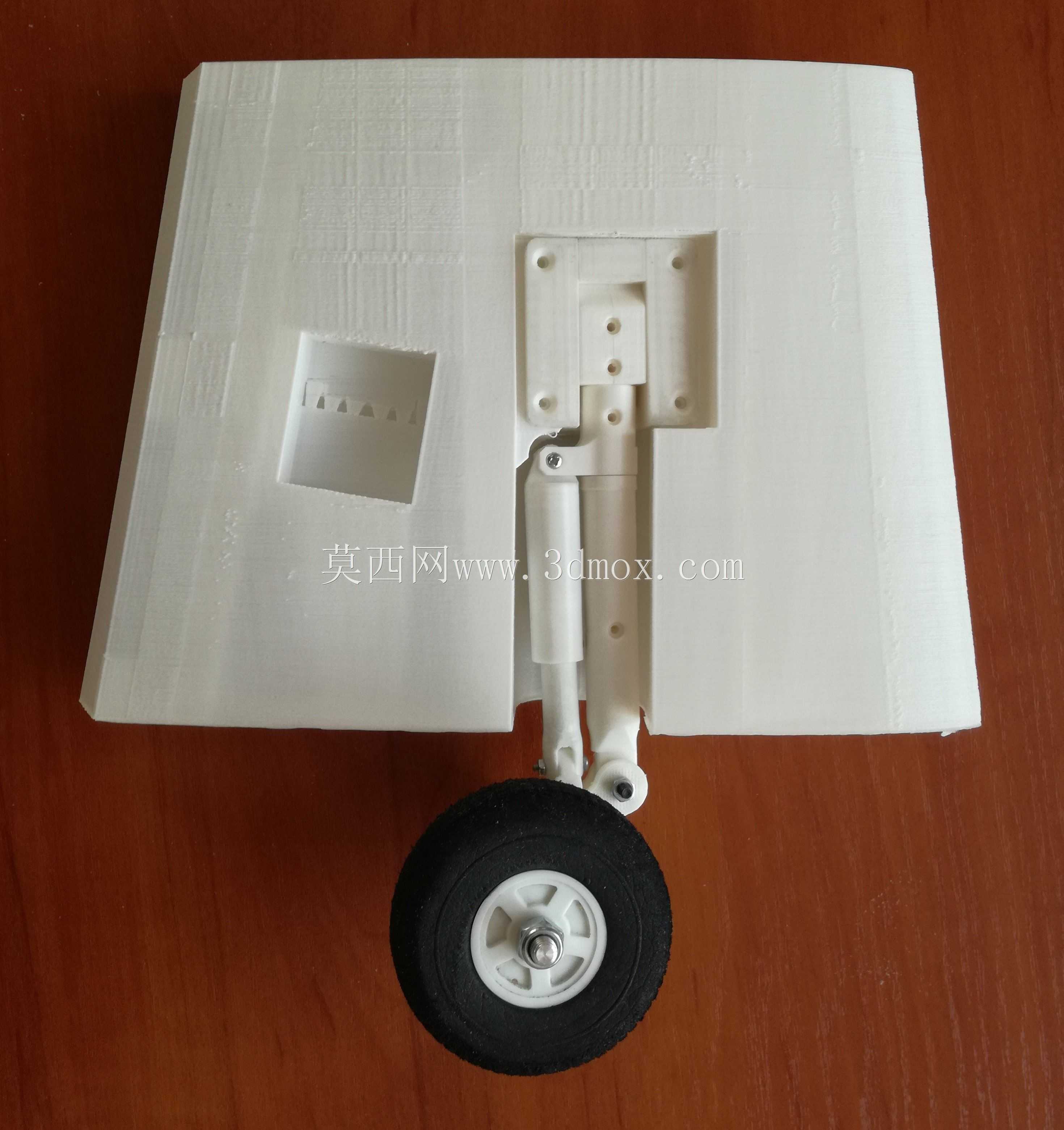

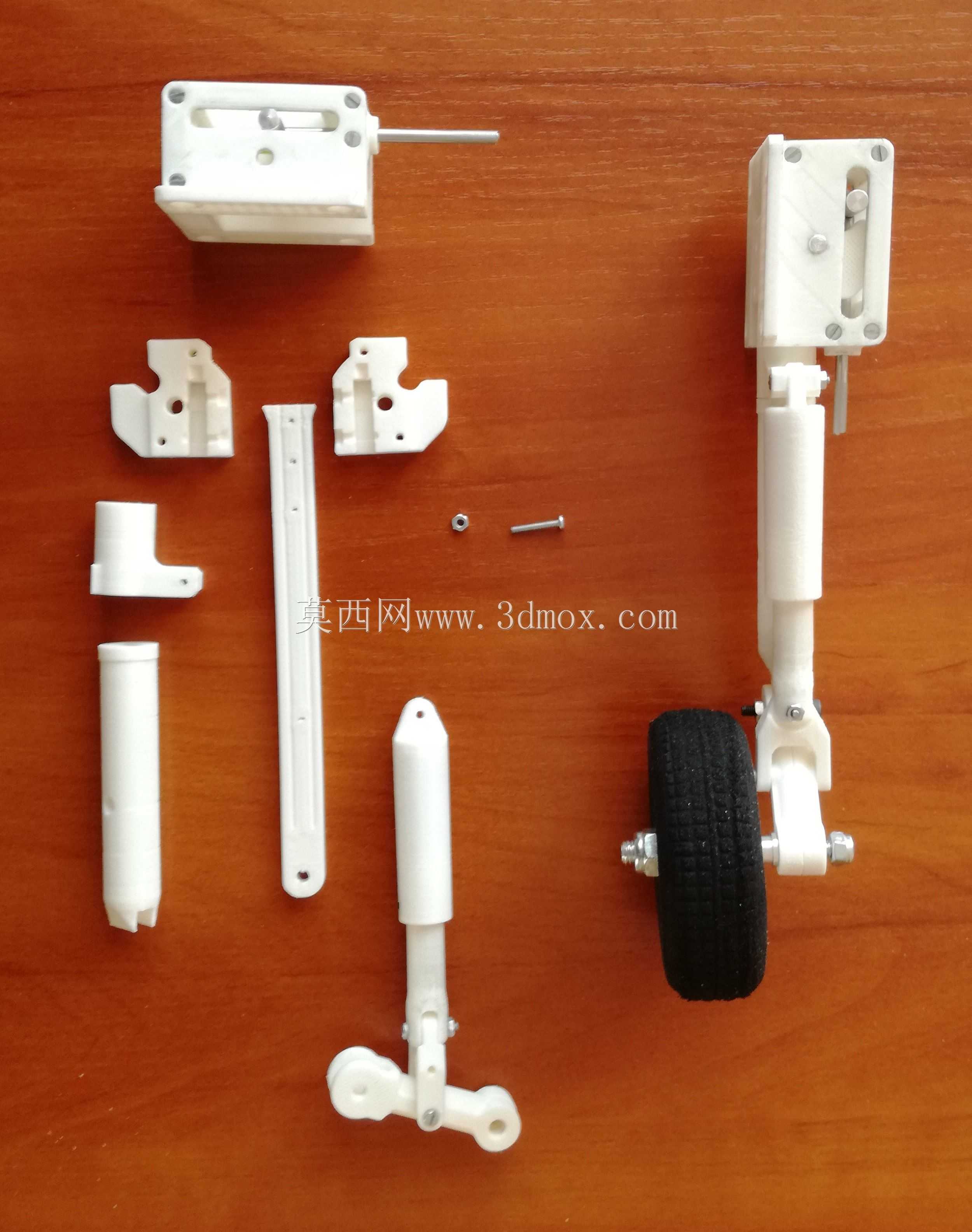

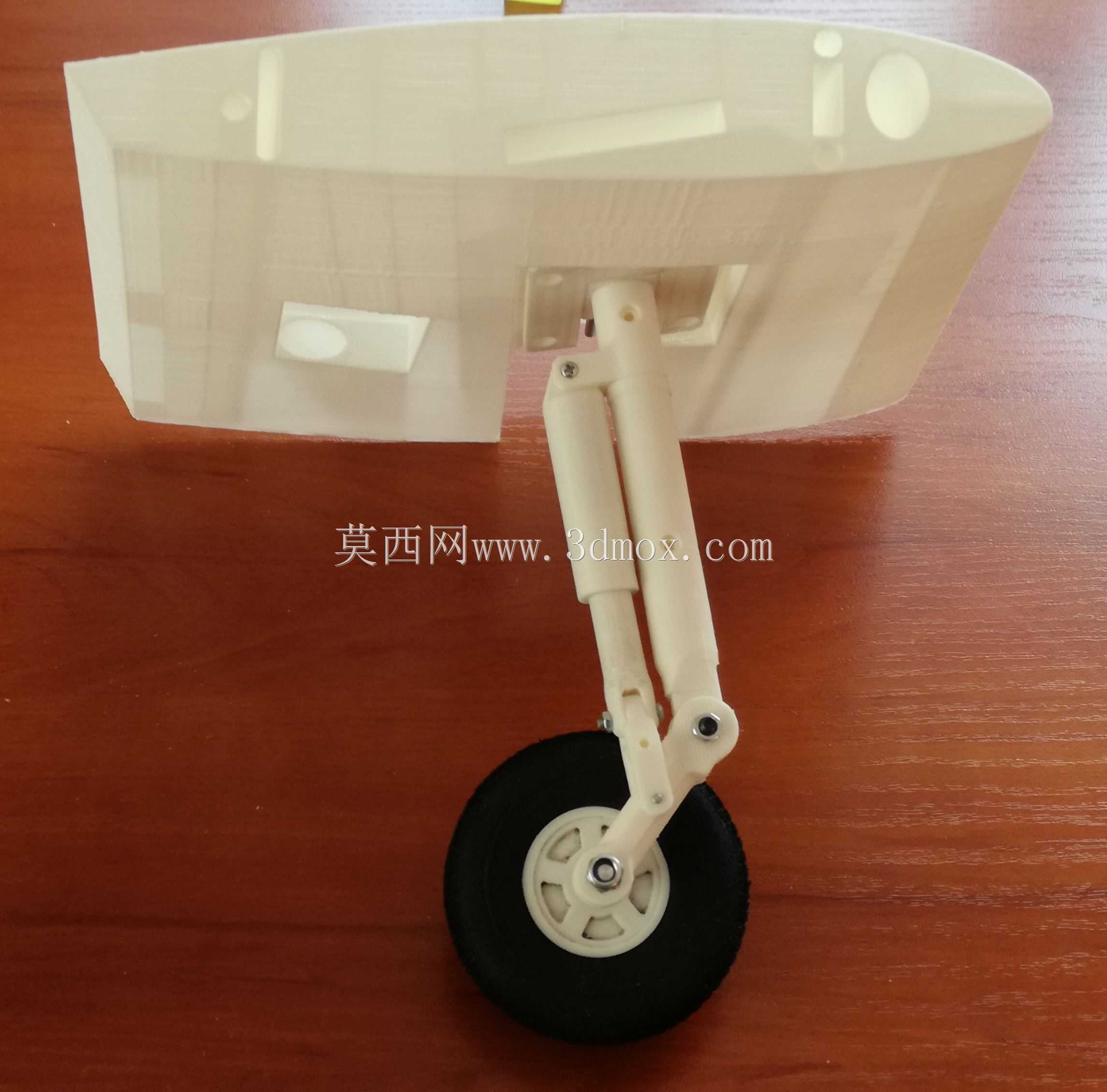

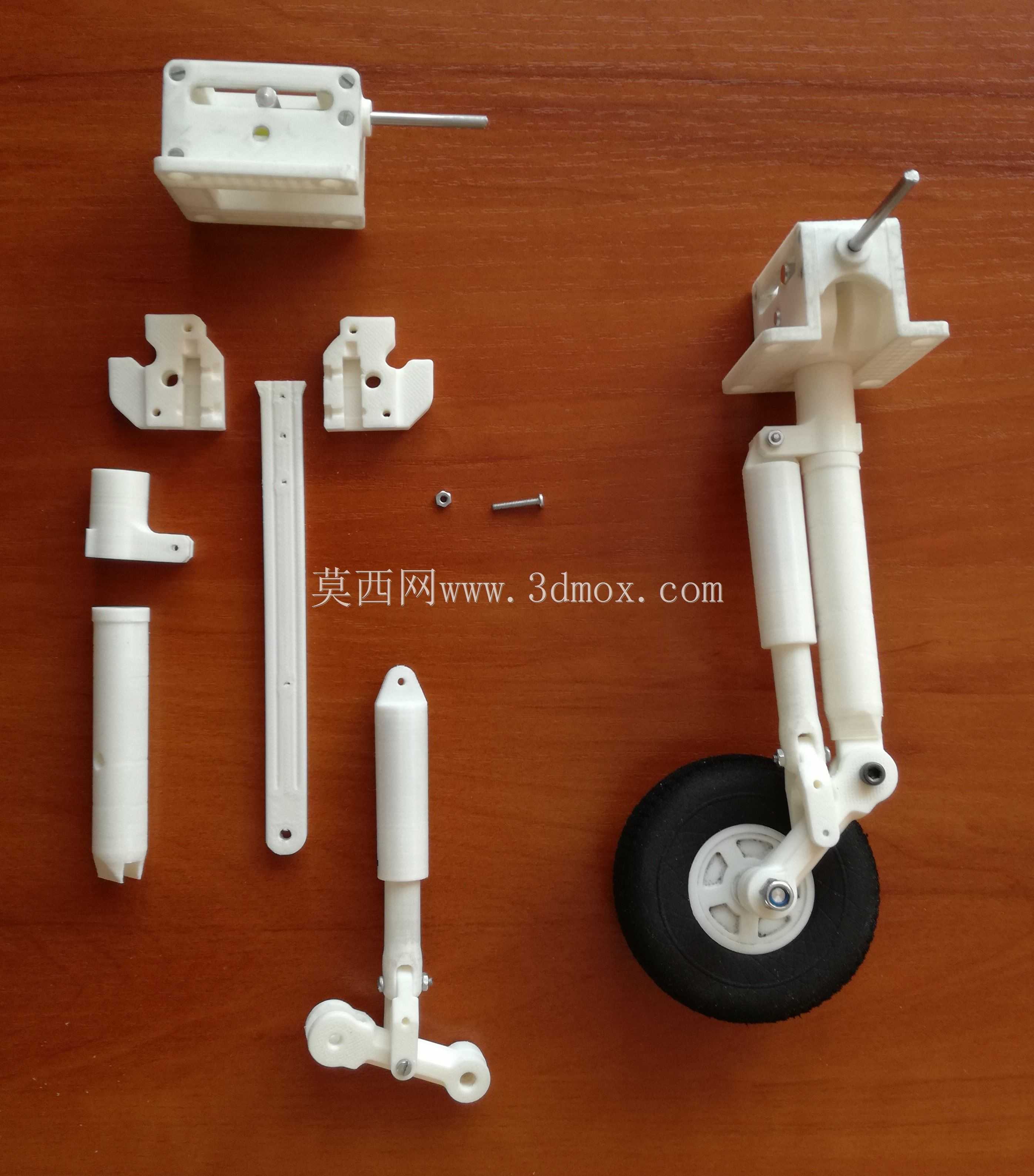

　　发动机舱轮廓做了等比例缩放，预留了动力系统、舵机、电池的安装腔体，不需要额外做大规模结构修改即可完成装机；起落架部分采用了简化的支柱式结构，兼顾了像真度与着陆时的缓冲能力，能够承受普通航模起降过程中的冲击载荷。设计过程中优先保证了气动外形的还原度，同时针对航模制作的需求做了结构优化：机翼采用分段式设计思路，可拆分为左右翼段与中央翼盒，方便运输与存储，翼肋与翼梁的布局参考了轻木航模的常规受力结构，在保证翼型精度的前提下尽可能降低结构重量；机身采用半硬壳式的简化结构，纵向布置的加强筋与横向隔框共同承受飞行过程中的弯矩与扭矩，座舱位置预留了透明件安装位，可搭配亚克力材料制作像真座舱盖；操纵面的舵角安装位、

　　传动拉杆的走线路径都在模型中做了预留，装机时不需要额外在结构上开孔，避免破坏机身与机翼的结构强度。从安装边界来看，整机翼展控制在1.4米，机身长度约1.1米，属于中等尺寸的像真航模，对飞行场地的要求较低，普通的开阔草坪、硬化场地即可完成起降；机翼的安装接口采用插拔式设计，中央翼盒与机身的连接位置预留了卡扣与螺丝安装位，装配后机翼与机身的贴合间隙可控制在0.5毫米以内，不会额外增加飞行阻力；起落架的主轮距约0.32米，前起落架与主起落架的纵向距离约0.28米，地面滑行时具备足够的防侧翻能力，适配普通航模的起降操作逻辑；动力系统的安装位可适配直径28毫米左右的外转子无刷电机，螺旋桨适配直径10英寸的三叶像真桨，

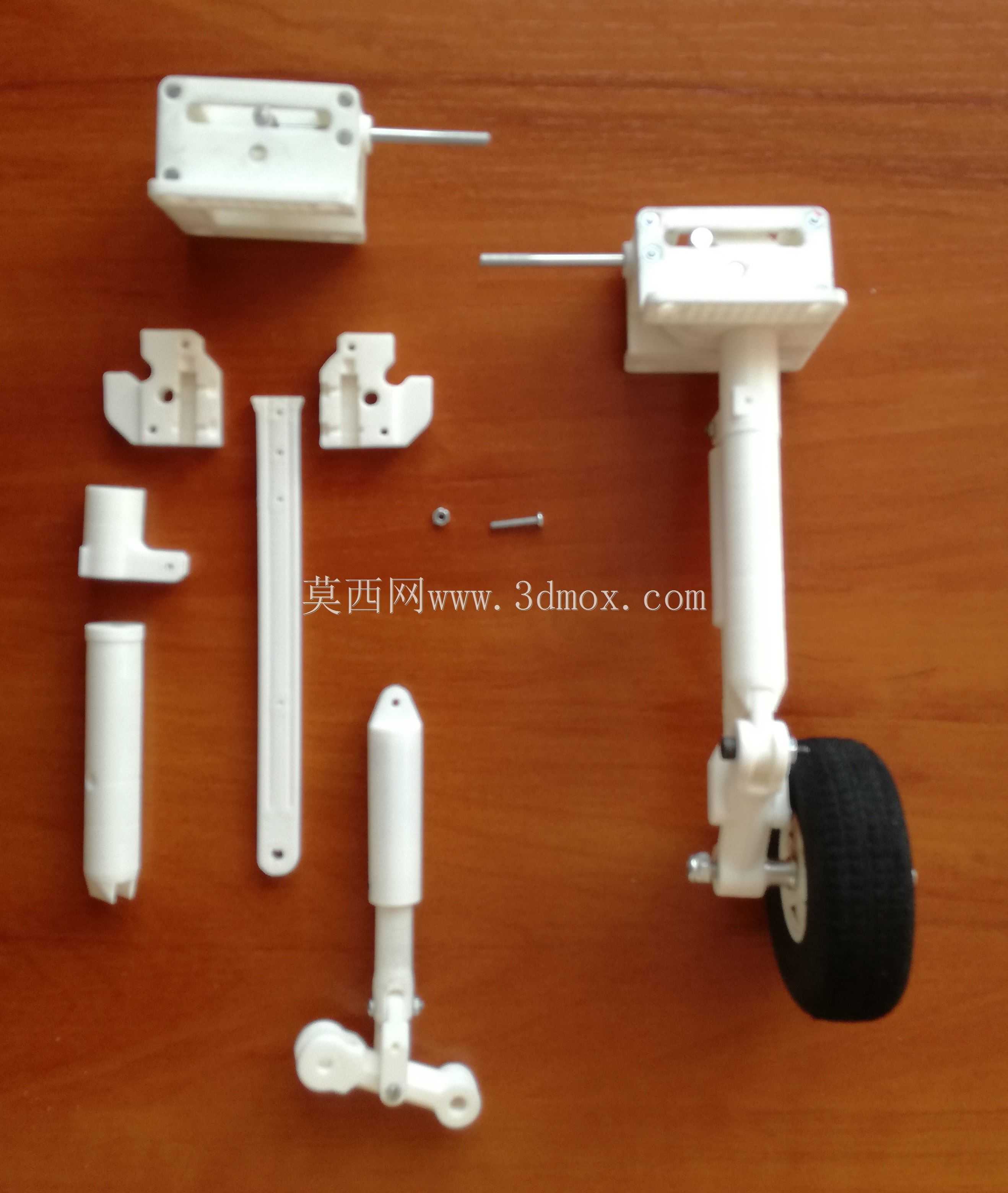

　　电池仓可容纳3S 2200mAh规格的锂聚合物电池，整机起飞重量可控制在1.2千克以内，翼载荷处于适合休闲飞行的区间。在结构细节处理上，模型的各个部件都做了拔模斜度处理，既适合采用3D打印工艺制作部件，也可作为模具母模翻制玻璃钢、轻木蒙皮结构的航模部件；机翼与尾翼的操纵面铰接位置预留了合页安装槽，可采用尼龙合页或者纸质合页完成铰接，保证操纵面的偏转角度满足飞行控制需求；机身尾部的尾轮安装位与方向舵做了联动结构预留，地面滑行时可通过方向舵控制尾轮转向，提升地面滑行的操纵性。需要注意的是，该结构为航模级别的缩放设计，不能用于载人飞行器的制作，所有结构强度都是按照航模的受力标准做的校核，在实际制作时可根据选用的材料特性，对翼梁、起落架支柱等受力部件做适当的加强，比如在3D打印时采用更高的填充率，或者在翼梁位置嵌入碳纤维棒提升抗弯能力，进一步提升整机的结构可靠性。
