弯臂式铰接支座结构设计方案

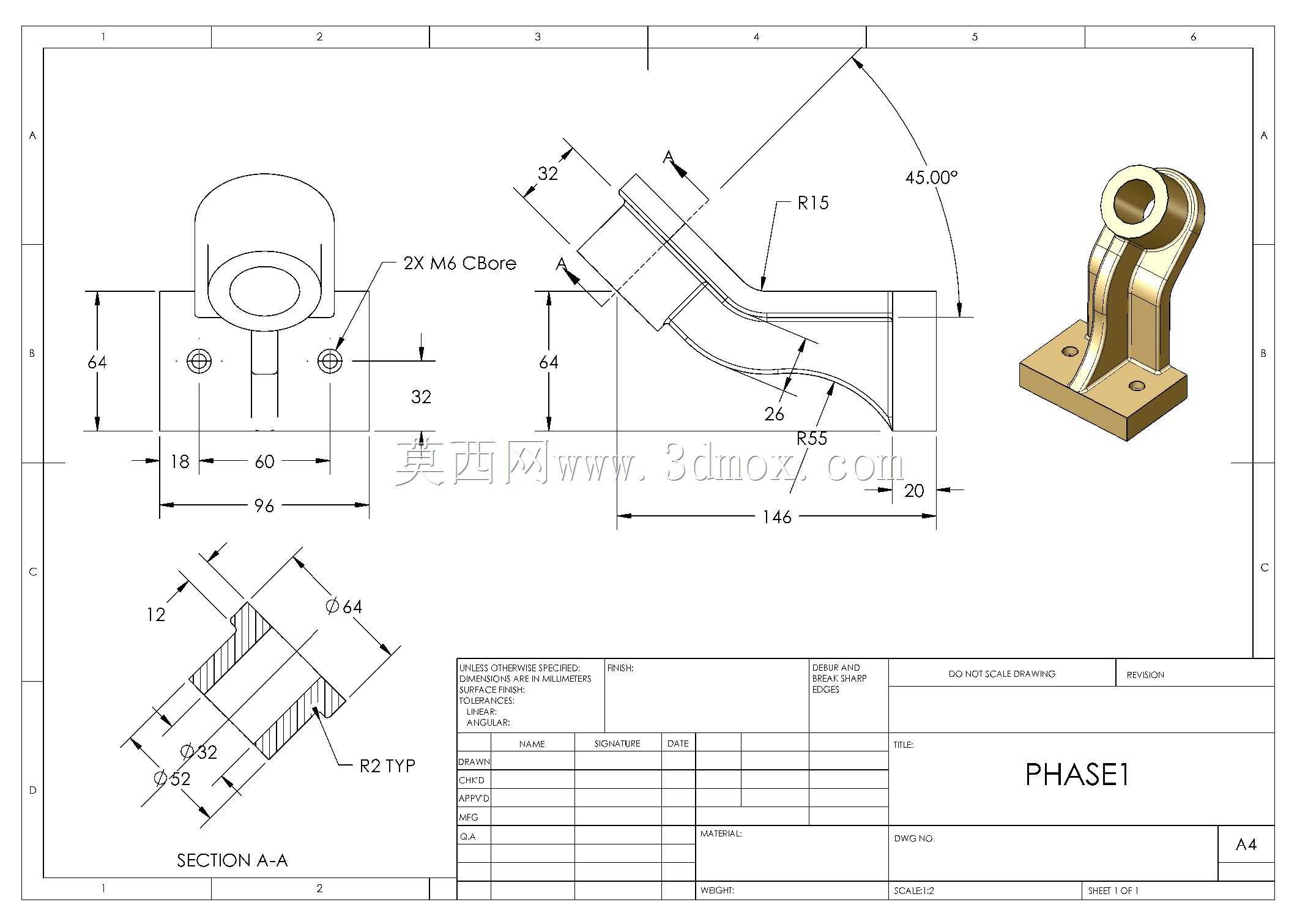

　　该弯臂式铰接支座属于设备连接支撑类通用五金构件，主要应用在需要实现一定角度摆动、铰接传动的机械结构场景中，常见于小型工装夹具的摆臂支撑、自动化设备的连杆铰接端、轻工机械的活动连接部位，用来传递铰接位置的载荷，同时为摆动部件提供稳定的回转支撑基准。从结构功能上看，构件底部为带两个安装孔的方形安装底座，底座上的两个安装孔为M6沉孔结构，安装时可通过内六角圆柱头螺钉将整个支座固定在设备安装基面，沉孔设计能够保证螺钉头部完全沉入安装面以下，避免螺钉突出干涉摆臂的运动行程，同时保证安装后底座与基面完全贴合，提升连接的刚性。支座上部为带通孔的铰接耳座，通孔直径为14mm，可穿装对应直径的铰接销轴，用来连接需要摆动的外部构件，

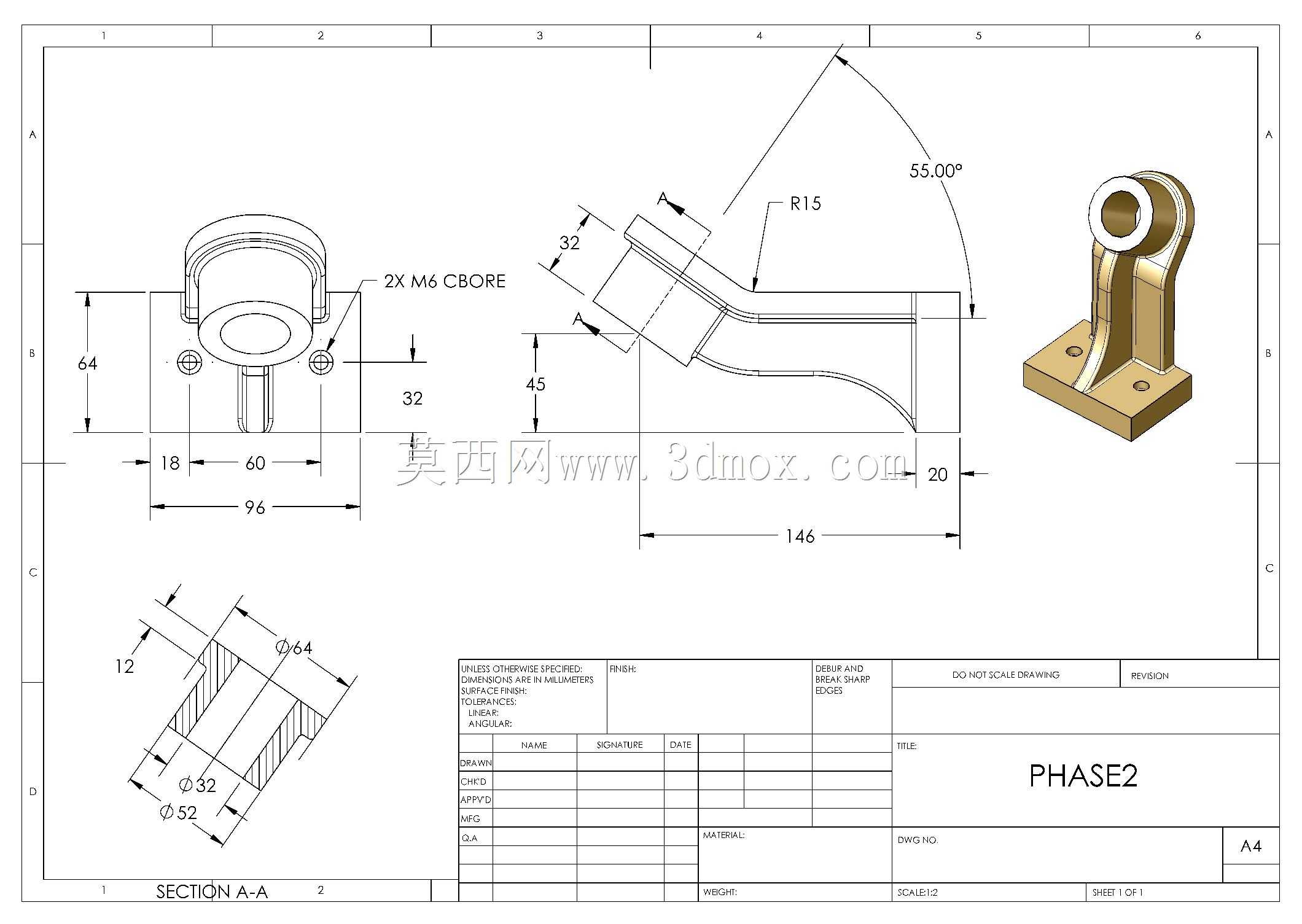

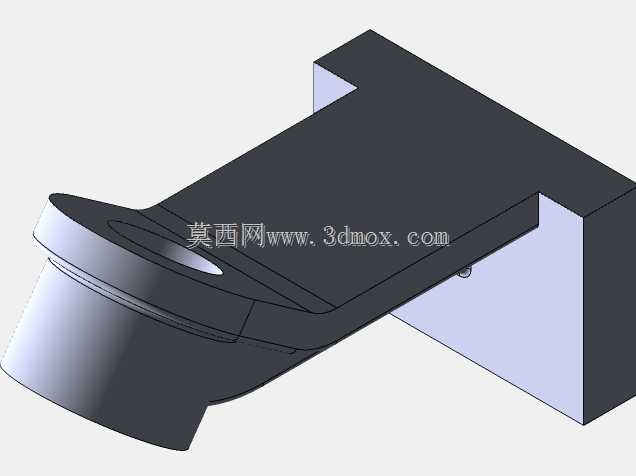

　　实现两个部件之间的铰接传动。连接底座与上部铰接耳的是一段带圆弧过渡的弯臂结构，弯臂整体呈45度倾斜走向，臂身通过R15、R55两处圆弧平滑过渡，既避免了直角连接处的应力集中问题，也能在有限的安装空间内避让周边其他构件，保证摆臂运动时不会与相邻部件发生碰撞。从尺寸边界来看，整个支座底座总长度为96mm，宽度方向两个安装孔的中心距为60mm，单个安装孔距离底座侧边的距离为18mm，安装时可根据这个尺寸在安装基面上提前加工对应的螺纹孔，保证安装位置的精度。弯臂部分从底座安装面到铰接耳中心的垂直高度为64mm，弯臂水平方向从底座端面到铰接耳中心的投影长度为32mm，整个构件沿弯臂走向的总长度为146mm，

　　铰接耳端部超出弯臂末端的长度为20mm，这些尺寸参数在设备布局时可作为安装边界的参考，提前预留足够的装配与运动空间。设计过程中，针对铰接部位的受力特点，铰接耳的厚度做了针对性加强，避免销轴传递载荷时耳座出现变形；臂身的截面尺寸经过校核，在保证整体结构强度满足常规轻载铰接场景需求的前提下，尽可能优化了材料的分布，减少不必要的材料冗余，降低构件的整体重量。弯臂上的两处圆弧过渡并非单纯的造型设计，R15的圆弧位于弯臂上部与铰接耳的连接处，该位置是载荷传递的主要拐点，大圆弧过渡能够有效分散铰接耳传递下来的载荷，避免应力集中导致的疲劳断裂；R55的圆弧位于弯臂下部与底座的连接处，同样是为了优化该位置的应力分布，同时让弯臂的走向更加顺滑，

　　减少运动过程中与管线、其他构件的剐蹭风险。从截面细节来看，通过A-A剖视图可以看到，铰接耳的内孔直径为14mm，耳座外侧的外径为32mm，孔壁厚度均匀，能够保证销轴穿装后受力均匀，不会出现单侧受力过大的情况；臂身的截面为等截面设计，截面宽度为12mm，在常规轻载工况下，这个截面尺寸能够提供足够的抗弯、抗扭强度，满足日常使用的载荷需求。在实际装配使用时，需要注意底座安装面的平面度要求，如果安装基面存在凸起或者倾斜，会导致底座安装后出现内应力，长期受载情况下可能出现底座变形，进而影响铰接孔的同轴度，导致摆臂转动卡滞。铰接销轴与上部通孔的配合建议选用间隙配合，既保证销轴能够顺利穿装，也不会因为配合间隙过大导致摆动过程中出现明显的晃动，影响传动精度。另外，弯臂的45度倾斜角度是根据常见的摆臂运动行程设计的，能够满足摆臂在一定角度范围内的摆动需求，如果有特殊的角度需求，也可以在该结构的基础上调整弯臂的倾斜角度与圆弧半径，适配不同的安装空间与运动轨迹要求。这类铰接支座相比直臂式的铰接座，最大的优势在于能够通过弯臂的走向避让安装空间内的其他部件，不需要额外加高底座或者调整其他构件的位置，就能在紧凑的空间内实现铰接支撑功能，非常适合在设备内部空间局促、布局紧凑的场景下使用。
