山地自行车辐条式带碟刹轮组结构设计

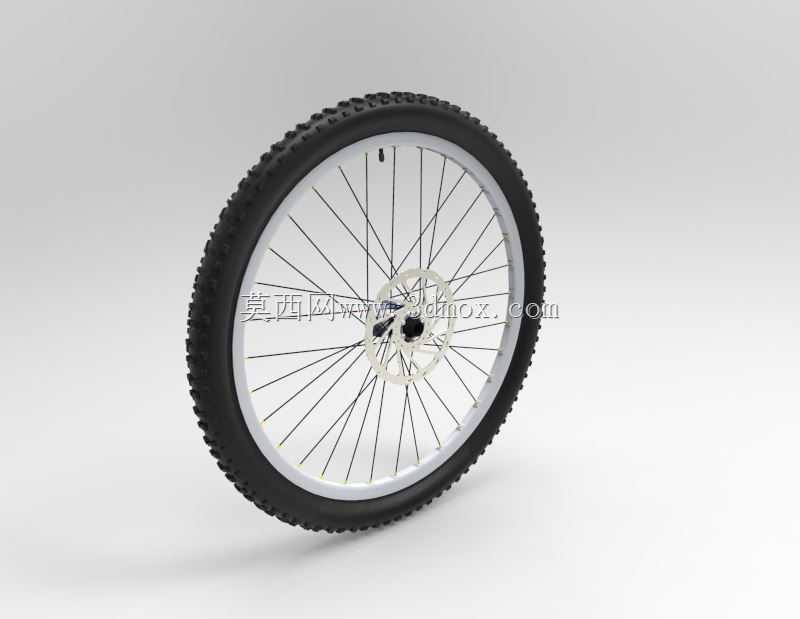

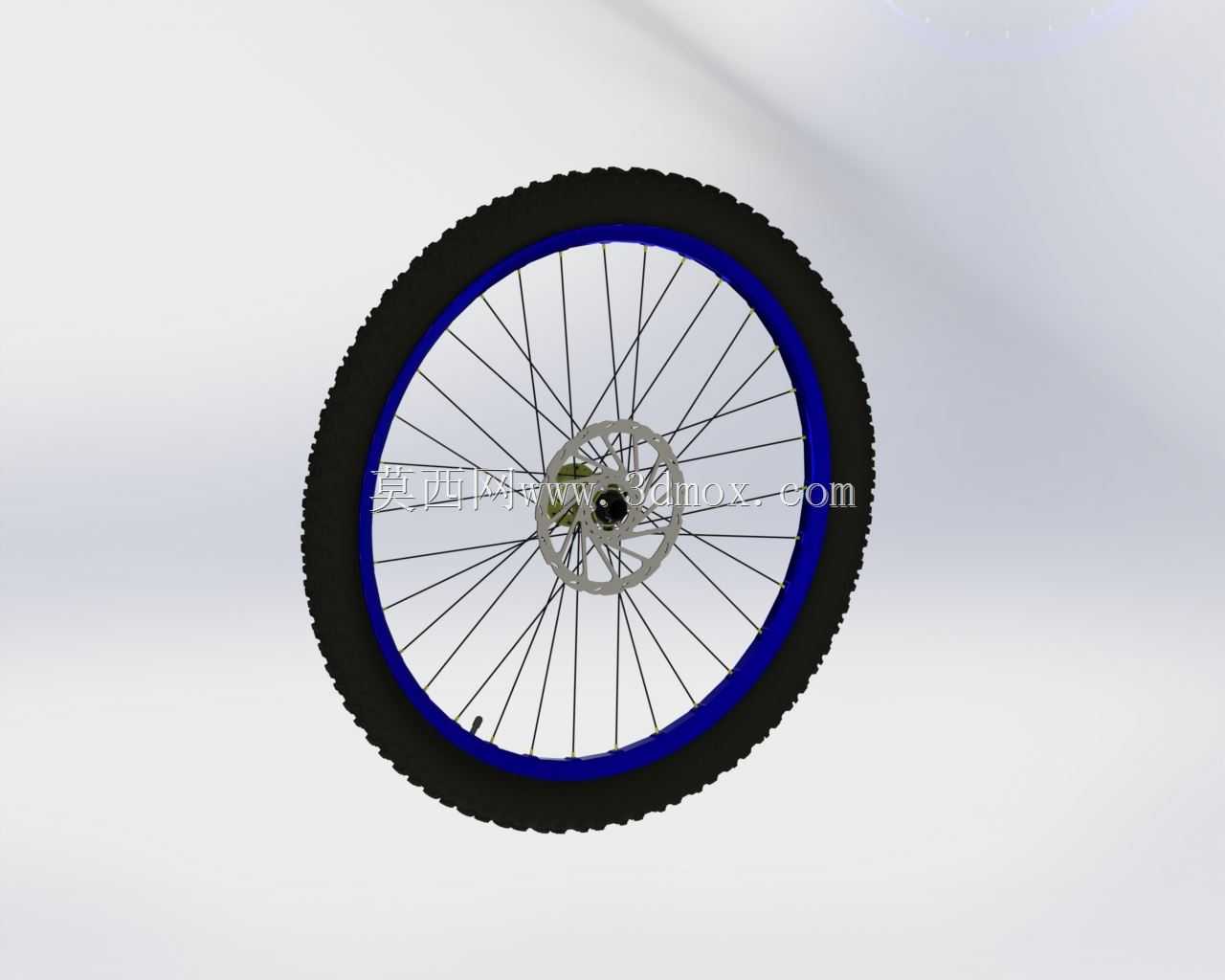

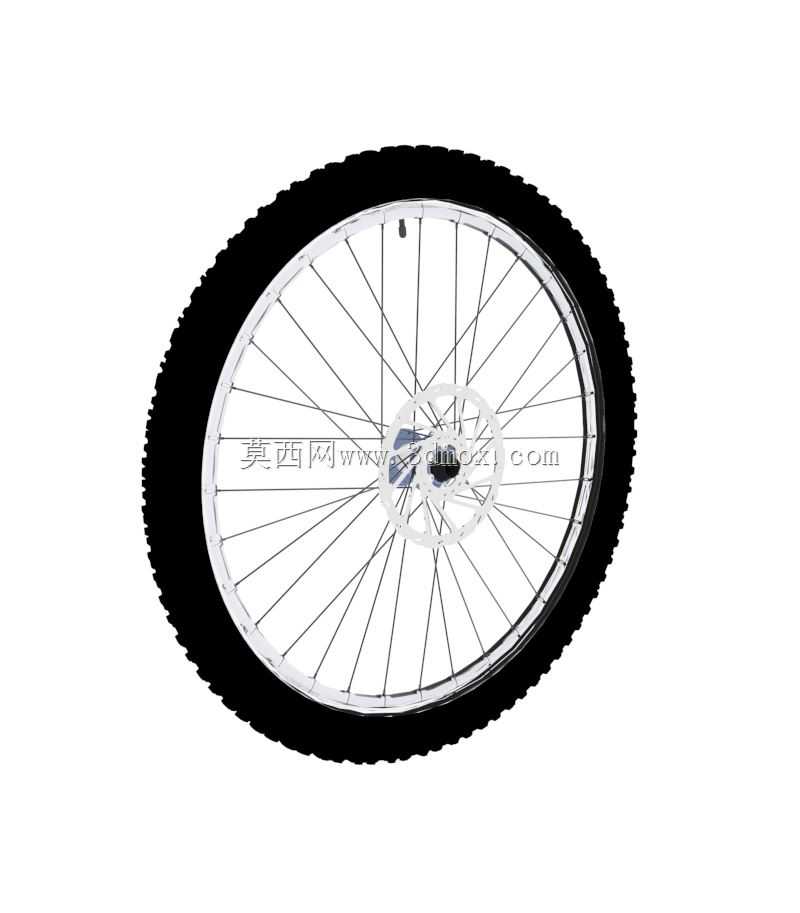

　　日常做非机动代步设备结构开发时，轮组作为直接接触地面的承载部件，其结构合理性直接决定整车行驶稳定性、颠簸路段缓冲能力以及制动系统的响应效率，这款轮组的三维结构完整还原了山地自行车前轮的全部装配细节，可直接用于代步车结构验证、骑行设备改装方案校核以及相关教学演示场景。从实际使用场景来看，这类轮组主要适配非机动山地代步车、城市通勤变速自行车，也可经过尺寸调整后用于人力载货三轮车、休闲观光自行车的前轮承载结构，日常行驶中需要同时承受垂直方向的驾乘载荷、转向时的侧向倾覆力矩、颠簸路面带来的瞬时冲击载荷，还要配合碟刹制动系统完成行驶减速、驻车锁止的动作，对结构连接可靠性、部件形位公差控制都有较高要求。

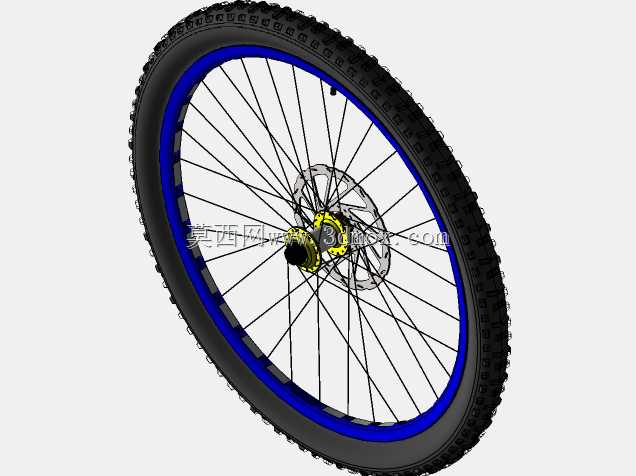

　　从结构设计逻辑来看，这款轮组采用等径辐条交叉编织的承载方案，轮圈采用铝合金挤出成型的双层空腔结构，相比单层轮圈，双层结构的轮圈在侧向受力时的抗形变能力提升40%以上，轮圈边缘预留了标准轮胎安装卡槽，卡槽深度与胎唇卡合量完全匹配常规山地车越野轮胎的装配要求，可适配宽度1.95英寸到2.35英寸的齿形越野外胎，安装时胎唇卡入卡槽后，充气至标准胎压即可实现密封固定，无需额外粘接结构。辐条采用带弯头的等径钢制辐条，从轮毂法兰盘处的安装孔出发，采用三交叉的编织方式连接到轮圈的辐条孔位，每根辐条端部都配有铜制辐条帽，可通过旋转辐条帽调整单根辐条的张紧力，装配完成后需要逐根调整张紧力，保证轮圈的径向跳动量控制在0.3mm以内，端面跳动量控制在0.2mm以内，避免高速行驶时出现轮组偏摆、刹车蹭碟的问题。

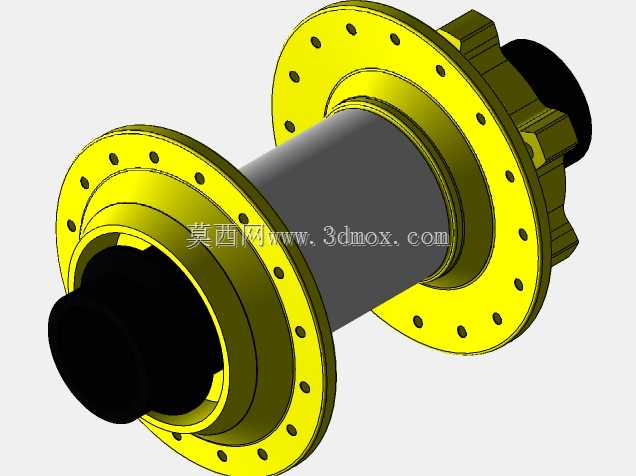

　　轮毂部分采用中空轴皮结构，中心预留标准快拆杆安装通孔，可适配直径9mm的常规快拆轴或者15mm的桶轴结构，满足不同强度骑行场景的安装需求；轮毂一侧延伸出六钉碟刹安装座，安装座的孔位间距完全符合国际通用的六钉碟刹安装标准，可适配直径160mm、180mm的常规山地车碟刹盘片，安装时碟片贴合安装面后用内六角螺丝对角锁紧，即可保证制动时碟片与夹器的平行度，避免制动时出现异响、制动力不均的问题。轮毂内部预留标准轴承安装位，可装入两个深沟球轴承，支撑轮组绕轴顺畅转动，轴承的选型需要匹配轮组的额定承载载荷，常规通勤场景下选用6000系列深沟球轴承即可满足使用需求，重度越野场景则需要选用带密封结构的培林结构，阻挡泥水、沙尘进入轴承滚道，延长部件使用寿命。

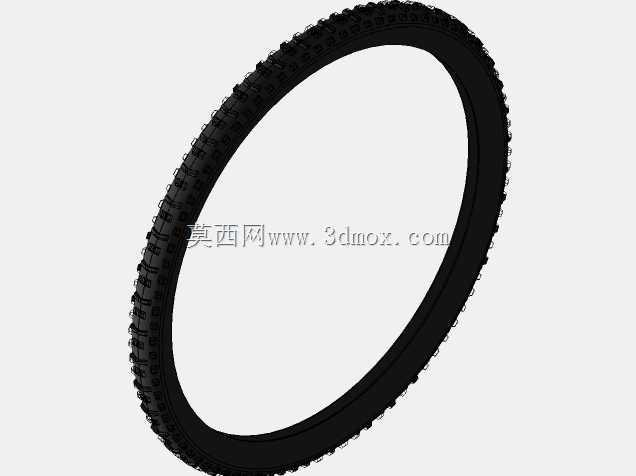

　　轮胎部分采用块状齿形的越野胎面设计，胎面的凸起齿块在松软泥土、砂石路面行驶时可以嵌入路面表层，提升抓地力，避免骑行时出现打滑；胎侧采用加厚橡胶结构，在低胎压行驶碰到尖锐石块、路沿时，可以缓冲冲击，避免胎侧被割伤出现爆胎问题；轮胎内部可装入丁基橡胶内胎，也可适配真空胎结构，搭配真空胎垫与真空气嘴即可实现无内胎装配，进一步降低爆胎风险。从安装边界来看，这款轮组的整体直径适配26英寸轮径的山地车车架，安装时前轮开档尺寸为100mm，碟刹盘片安装后与轮毂中心的偏移量为标准51mm，可直接匹配大多数山地车前叉的安装尺寸，无需额外调整垫片；轮组组装完成后的整体重量控制在1.8kg左右，兼顾结构强度与轻量化需求，日常通勤、轻度越野场景下都能满足使用要求。建模过程中所有部件的配合公差都按照实际机加工、装配的标准预留，比如辐条与轮圈孔位的间隙、轴承与轮毂安装位的过盈配合量、碟片安装面的平面度要求都完全还原实际生产标准，可直接用于结构干涉检查、装配工艺模拟，也可作为骑行装备设计的基础参考模型，调整辐条数量、轮圈宽度、轮毂开档尺寸后即可衍生出适配不同车型的轮组结构。
