多板结构精密注塑成型模具结构

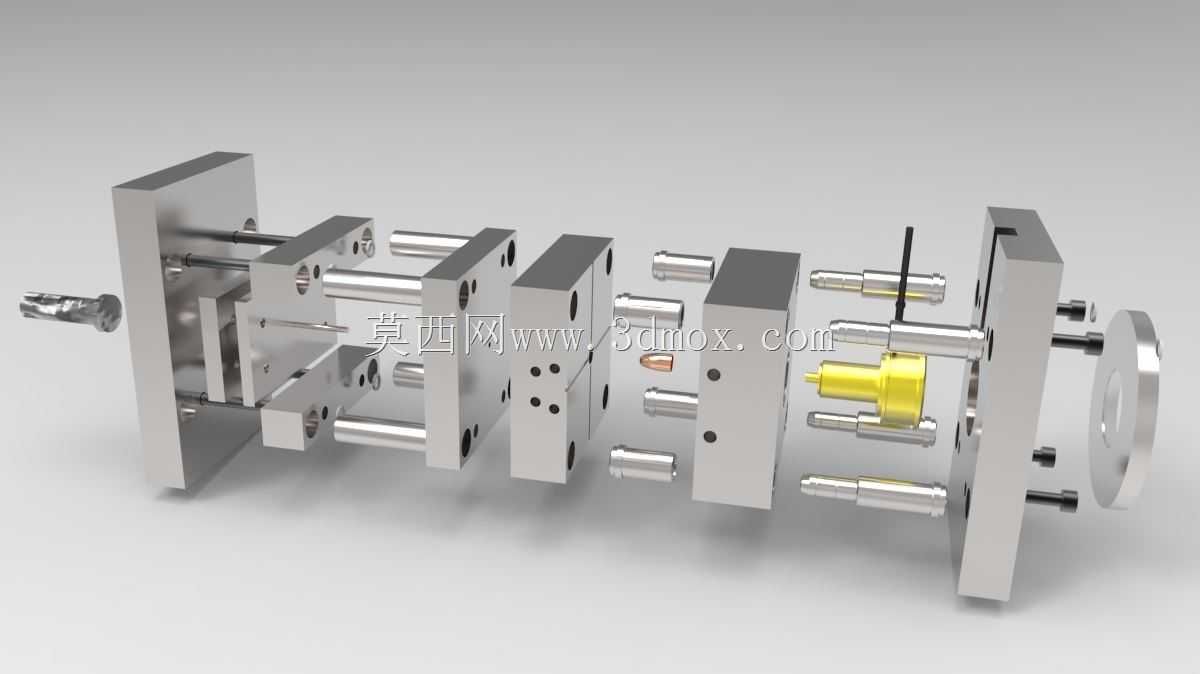

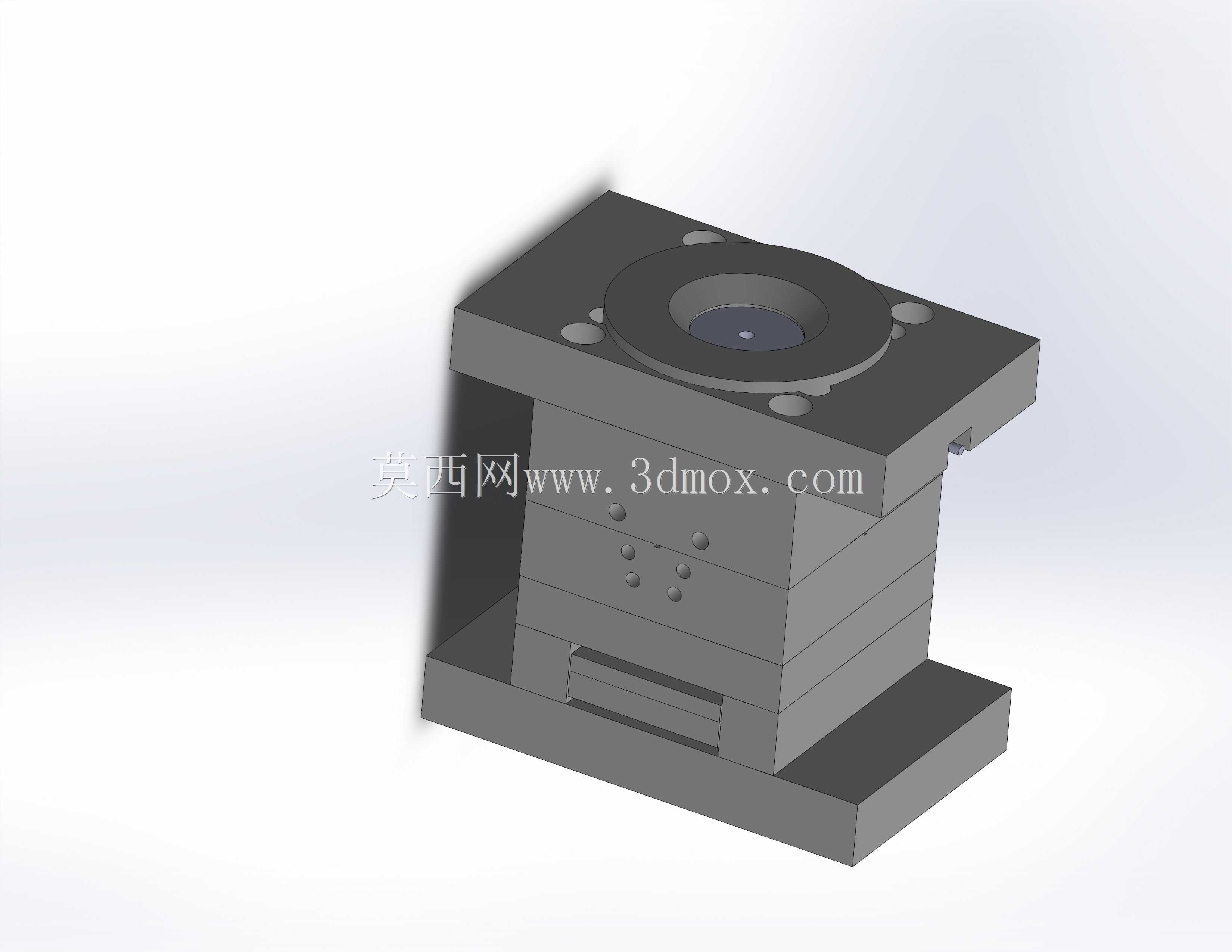

　　这套多板模结构针对小型带嵌件塑胶件的批量注塑生产设计，日常应用在消费电子接插件、小型精密塑胶结构件的生产场景中，适配卧式注塑机的安装接口，模架整体采用标准模胚改制，各模板之间通过精密导柱导套实现合模定位，定位精度控制在0.02mm以内，避免合模错位导致的型腔偏心、飞边超标问题。从结构拆分状态能看到，整套模具分为定模固定板、流道板、定模板、动模板、动模垫板、顶出固定板、动模固定板几个核心层板，不同层板承担不同功能：流道板负责在开模过程中自动拉断点浇口凝料，不需要人工修剪浇口，适配自动化生产的节拍要求；定模板侧集成型腔镶件，直接成型塑胶件的外观面，镶件采用预硬钢材质，表面抛光至镜面要求，保证塑胶件外观无缩痕、流痕；动模板侧集成型芯镶件，

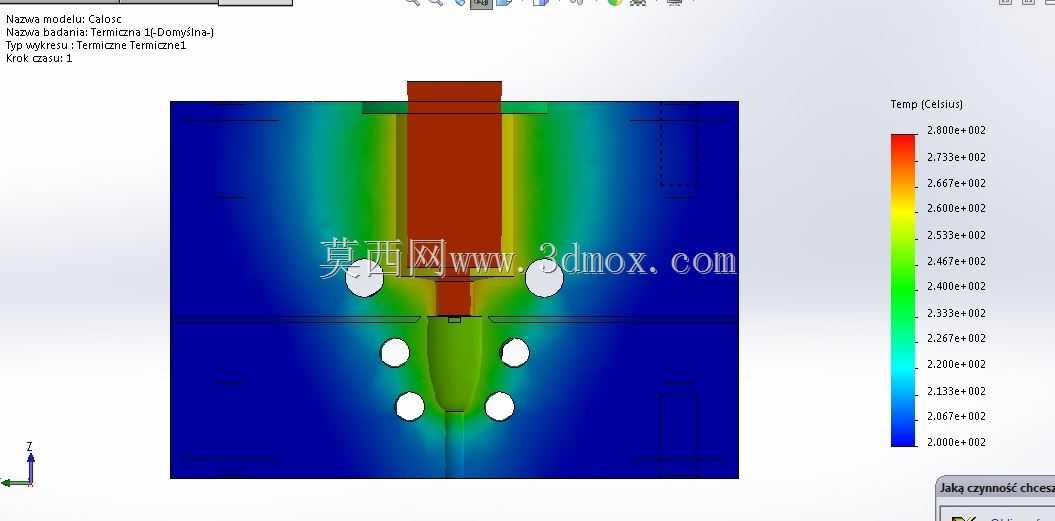

　　成型塑胶件的内部结构，同时设计了冷却水道回路，水道距离型腔壁的距离控制在15-20mm，保证成型过程中型腔温度均匀，减少塑胶件的翘曲变形量。顶出机构采用多顶针布局，顶针位置避开塑胶件的薄弱结构，顶出行程根据塑胶件的脱模斜度设计，保证顶出过程中塑胶件受力均匀，不会出现顶白、顶穿的缺陷。模具的浇注系统采用点浇口进料，浇口位置选在塑胶件的非外观面，进料角度顺着塑胶熔体的填充方向，减少熔体填充时的剪切应力，避免塑胶件出现内应力开裂的问题。针对嵌件放置的需求，动模型芯位置设计了嵌件定位柱，合模前可以将金属嵌件精准套在定位柱上，合模过程中嵌件不会出现偏移，保证嵌件与塑胶部分的结合强度。各模板之间的开模顺序由拉料杆、开闭器配合控制，

　　开模时首先在流道板与定模板之间分型，拉断点浇口凝料，随后流道板与定模固定板分型，将流道凝料从主流道衬套中脱出，最后动定模分型，顶出机构动作将成型好的塑胶件从型芯上顶出，整个开模行程匹配对应吨位注塑机的最大开模距离，安装时模架的定位圈与注塑机的定位孔精准配合，主流道衬套的球面半径与注塑机喷嘴的球面半径匹配，避免注射过程中出现溢料问题。冷却系统的进出水接口设计在模具的非操作侧，接口采用标准水管接头，适配车间常规的冷却水输送管路，水路中设计了隔水板，保证冷却水在镶件内部形成循环回路，不会出现水流短路的问题，成型周期内可以将模具温度稳定控制在塑胶材料对应的成型温度区间，有效缩短成型冷却时间，提升生产效率。模具的导向机构除了主导柱导套之外，

　　在型腔、型芯镶件周边额外设计了精定位锁块，抵消注射过程中熔体对型腔的侧向压力，避免长期生产后镶件出现偏移，保证塑胶件的尺寸稳定性。整套结构的排气槽设计在型腔的填充末端，排气槽深度控制在0.02mm以内，既可以顺利排出型腔内的空气，避免塑胶件出现烧焦、缺胶的缺陷，又不会出现溢料飞边的问题。
