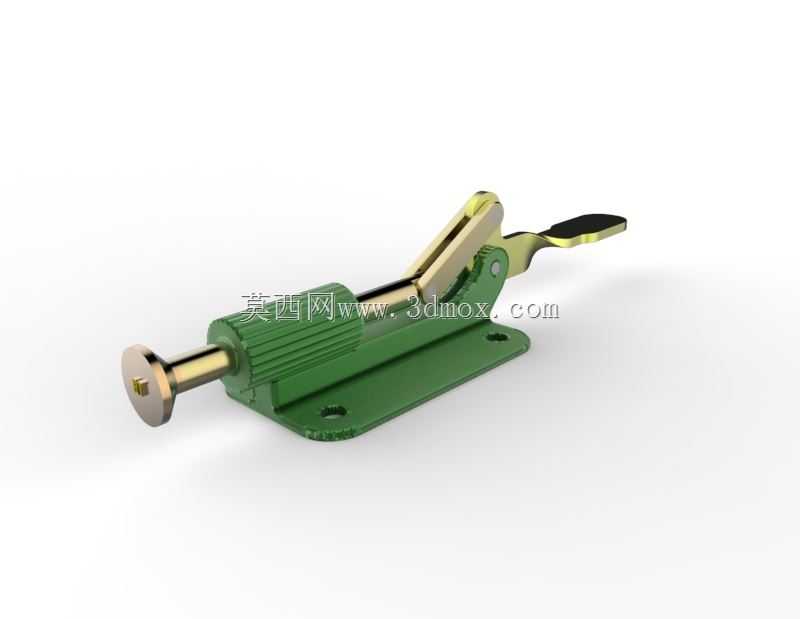

手动拨动式快速夹紧工装夹具结构

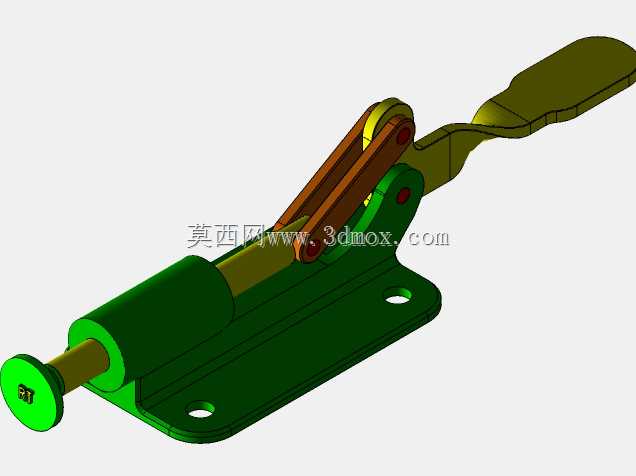

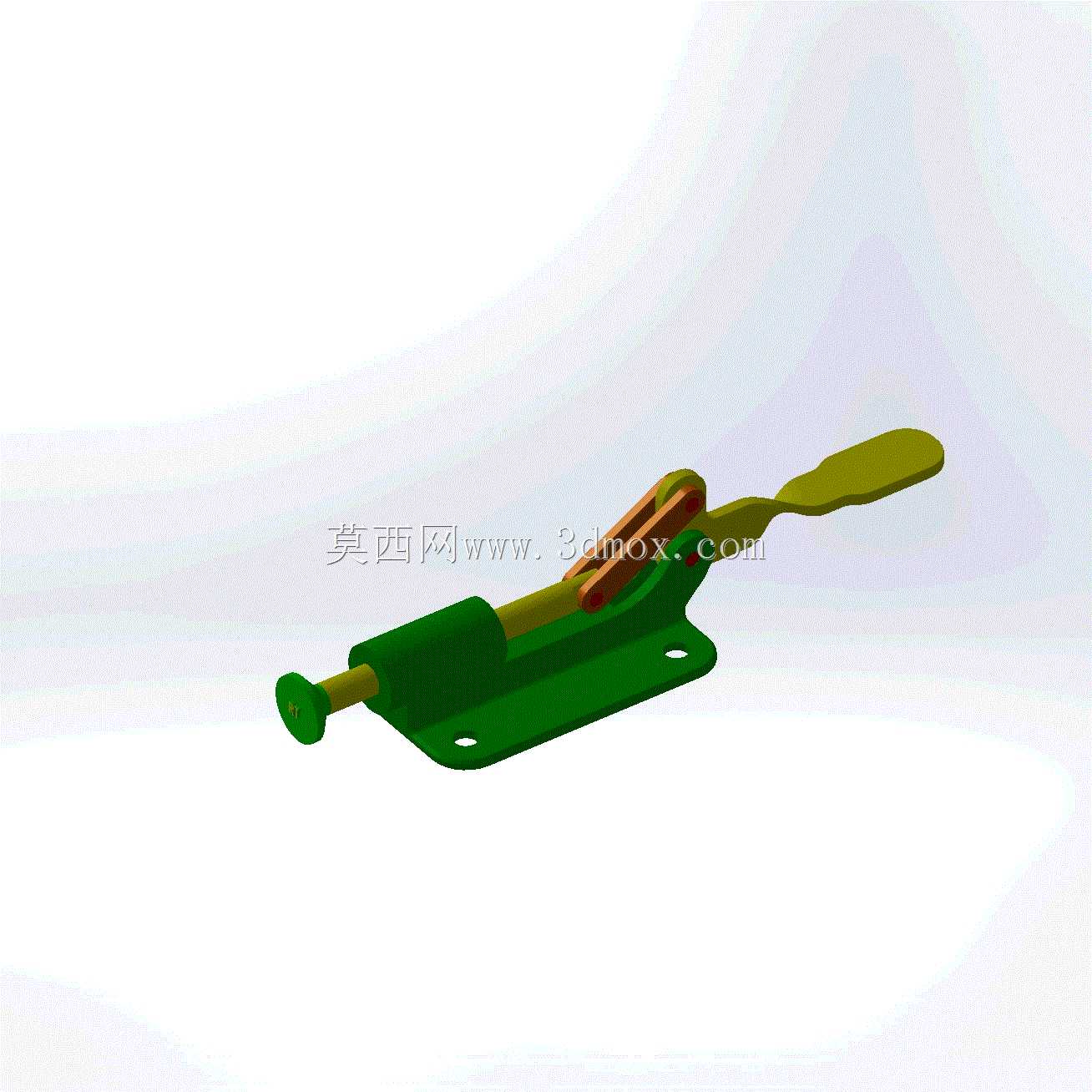

　　这类手动拨动式夹紧件在小零件装配工位、治具定位场景里的出镜率极高，尤其是电子接插件压装、小型线束端子固定、薄型钣金件定位这类需要频繁装卸工件的工序，相比螺栓压紧、气缸夹紧的方案，它不需要外接气源也不用反复拧动紧固件，操作人员单指拨动手柄就能完成压紧与释放动作，单工位操作耗时能压缩到1秒以内，非常适配小批量多品种的离散型装配产线。从结构逻辑来看，这套机构核心是利用连杆过死点的力学特性实现自锁，当手柄拨到压紧工位时，内部的传动连杆会越过力的作用死点，此时哪怕工件受到加工过程中的振动、反向顶推力，夹头也不会自行松脱，不需要额外增加锁止结构就能保持稳定的夹紧力，避免加工过程中工件移位带来的尺寸超差问题。夹头的伸缩行程做了适配性设计，

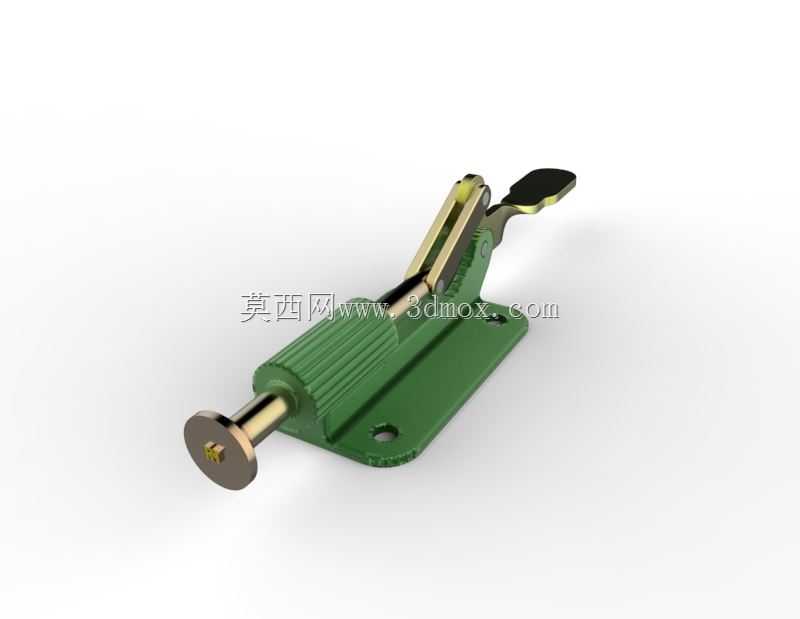

　　伸出长度刚好覆盖常规小型工件的装夹厚度范围，不会因为行程过长导致操作空程太多，也不会因为行程过短无法兼容不同厚度的工件，前端的压头做了圆弧过渡处理，压紧接触时不会刮伤工件表面，针对表面质量要求高的塑胶件、电镀件也能直接使用，不需要额外增加保护垫。底座部分设计了两个对称的安装孔，孔位间距符合常规小型治具的安装孔距标准，安装时可以直接通过螺栓固定在工装板或者设备台面上，不需要额外加工转接板，底座的底面做了平面度处理，安装后不会出现翘曲，保证夹头的伸缩方向与安装基准面垂直，避免长期使用后出现夹头偏磨、卡滞的问题。手柄的握持部分做了加长设计，操作人员拨动时的力臂更长，只需要很小的拨动力就能输出足够的夹紧力，长时间重复操作也不会出现手部疲劳，

　　手柄的末端做了圆滑收边，没有尖锐棱角，操作过程中不会划伤操作人员的手部。在实际选型适配的时候，需要注意安装面的平面度公差要控制在0.1mm以内，如果安装面凹凸不平，会导致底座安装后出现形变，内部的连杆运动轨迹出现偏移，长期使用会出现夹紧力不足、手柄卡滞的问题。夹头的伸缩方向要与工件的被压紧面垂直，如果存在角度偏斜，会导致压紧力出现分力，不仅会降低实际的夹紧效果，还可能让工件在压紧过程中出现移位。这套结构的运动副之间预留了合理的配合间隙，既不会因为间隙过大出现夹紧晃动，也不会因为间隙过小在有少量粉尘、切削碎屑的工况下出现卡滞，常规的机加工车间、装配车间环境下不需要频繁拆解维护，只需要定期在连杆铰接点滴少量润滑油就能保持顺畅的操作手感。

　　不同于气动夹紧元件需要配套气源管路、电磁阀等附属配件，这款手动拨动夹不需要任何外接动力源，单独安装就能使用，在一些没有气源布置的手工装配工位、临时返修工位上的适配性极强，也不会出现气动元件常见的漏气、压力不足导致的夹紧失效问题。夹体本身采用了一体式的结构设计，主体部分没有过多的拼接结构，整体刚性更好，夹紧过程中不会出现本体形变，保证夹紧力的稳定输出，表面的涂覆层均匀致密，在常规的车间环境下不容易出现锈蚀，长期使用也能保持外观完好，不会因为锈蚀影响操作手感。在治具设计过程中，这类夹紧件通常会成对布置在工件的两侧，保证工件两侧受力均匀，不会出现单侧压紧导致的工件翘起问题，针对异形工件，还可以根据工件的外形更换前端的压头形状，不需要更换整个夹紧机构，适配不同的工件装夹需求，大幅降低治具的改造成本。
