手动台式精密压力装配作业装置结构

　　在小批量零部件装配、维修工位以及实验室试样压制场景里，手动压力装置始终是不可替代的工装设备，这类设备不需要外接动力源，依靠人力驱动即可完成小吨位的压装作业，适配多品种小批量的柔性生产需求，尤其适合电子接插件压接、小五金件铆合、轴承衬套压入、试样冲裁等作业场景，相比气动、液压压力设备，手动装置没有管路布设需求，也不存在动力源泄漏、能耗待机的问题，工位布设灵活，搬迁调整成本极低。

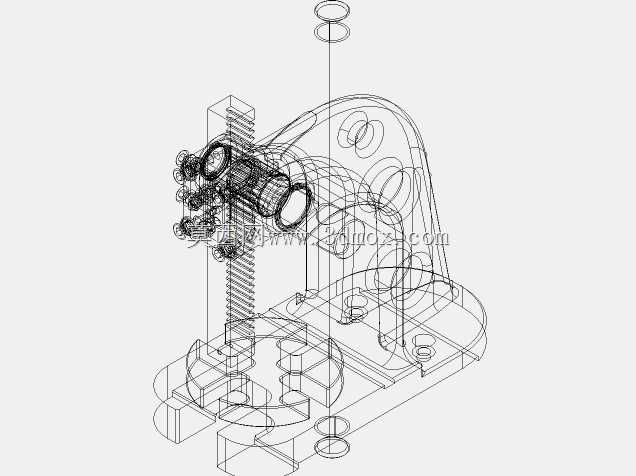

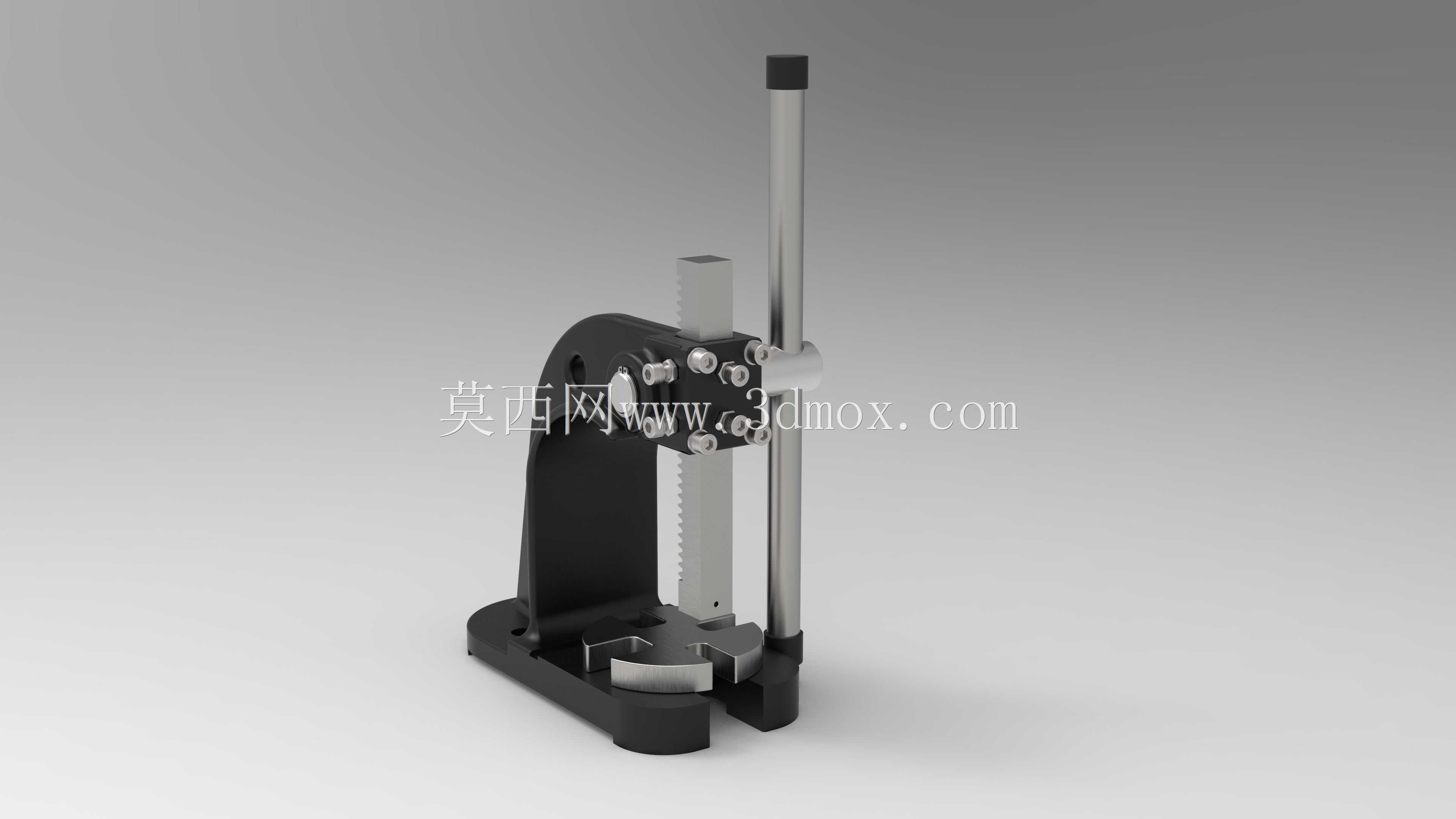

　　这套手动压装装置采用立式单柱开放式结构，主体支撑为L型一体式铸造基座，基座底部预留了四个安装沉孔，可直接通过螺栓固定在标准工作台面上，安装时需保证基座工作面与工作台面的平行度误差控制在0.05mm以内，避免压装过程中出现偏载导致的零件损伤或者立柱变形。基座的工作区域设置了可拆卸的定位工装台，台面带有T型槽结构，可根据不同压装零件的定位需求快速更换适配夹具，无需对主体结构进行二次加工，适配不同规格工件的快速换产需求。

　　传动部分采用齿轮齿条啮合结构，驱动手柄与齿轮轴刚性连接，操作人员扳动手柄即可带动齿条沿垂直方向做直线运动，齿条的行程通过立柱侧面的可调限位块进行限制，可根据压装深度需求提前设定下行极限位置，避免压装过行程损坏工件。齿条下端的压头连接部位采用标准圆柱孔加锁紧螺钉的结构，可适配不同规格的压头、冲头，满足压入、冲孔、铆接、折弯等不同作业的功能需求，压头与齿条的同轴度通过配合面的加工精度保证，装配后压头的径向跳动量不超过0.03mm，保证压装力的垂直传导。

　　导向结构采用双光杆辅助导向设计，除了齿条自身的导向配合外，压头滑座两侧与两根垂直布置的镀铬光杆配合，光杆表面经过高频淬火处理，硬度达到HRC55以上，表面粗糙度Ra0.8，长期往复运动也不会出现明显磨损，保证滑座上下运动过程中无卡滞、无偏摆，压装力始终垂直作用于工件中心位置，避免压装过程中出现工件倾斜、压装力偏移的问题。两根导向光杆的上下端分别与顶部支座和基座连接，连接部位采用过盈配合加定位销固定，保证光杆的垂直度误差在全行程范围内不超过0.02mm/100mm。

　　结构设计过程中优先考虑了操作的人机工程性，手柄的握持位置设置在操作人员站立作业时的舒适操作区间，扳动手柄的力臂经过优化，在达到最大1吨压装力的情况下，操作人员的手部施加力不超过150N，符合单人手动作业的受力上限，长时间操作也不会出现过度疲劳的问题。装置整体的外形尺寸控制在紧凑型区间，横向占用空间不超过200mm，纵向深度不超过300mm，高度不超过500mm，即使是狭小的维修工位或者实验台也可以轻松放置，不会占用过多的作业空间。

　　在实际使用场景中，这类手动压装装置常被用于小型轴承与轴类零件的过盈配合装配，相比敲击装配的方式，压装过程受力均匀，不会损伤轴承滚道或者轴面，装配精度更高；也可用于电子元器件的引脚压接、塑料件的热熔铆点压合，通过更换不同的压头即可适配不同的作业需求，部分维修工位还会用它完成小型零件的校直、折弯作业，功能扩展性极强。装置的所有运动配合部位都设计了预留润滑通道，日常维护只需要定期在光杆、齿条啮合部位涂抹润滑脂即可，没有复杂的液压、气动元件需要维护，故障率极低，正常使用情况下使用寿命可达十年以上。

　　设计时对基座的受力变形量做了有限元校核，在最大额定压装力作用下，基座工作面的变形量不超过0.02mm，完全满足精密压装的刚度需求，不会因为基座变形导致压装精度下降。齿条采用45号钢调质处理，齿面经过高频淬火，耐磨性与强度都经过验证，长期满负载使用也不会出现断齿、变形的问题。滑座与光杆的配合部位采用铜套作为滑动轴承，相比直线轴承，铜套的抗冲击能力更强，在手动压装的冲击载荷下不会出现滚珠碎裂的问题，更适合手动作业的非均匀受力工况。
