可调式通用线轴固定支撑装置结构设计

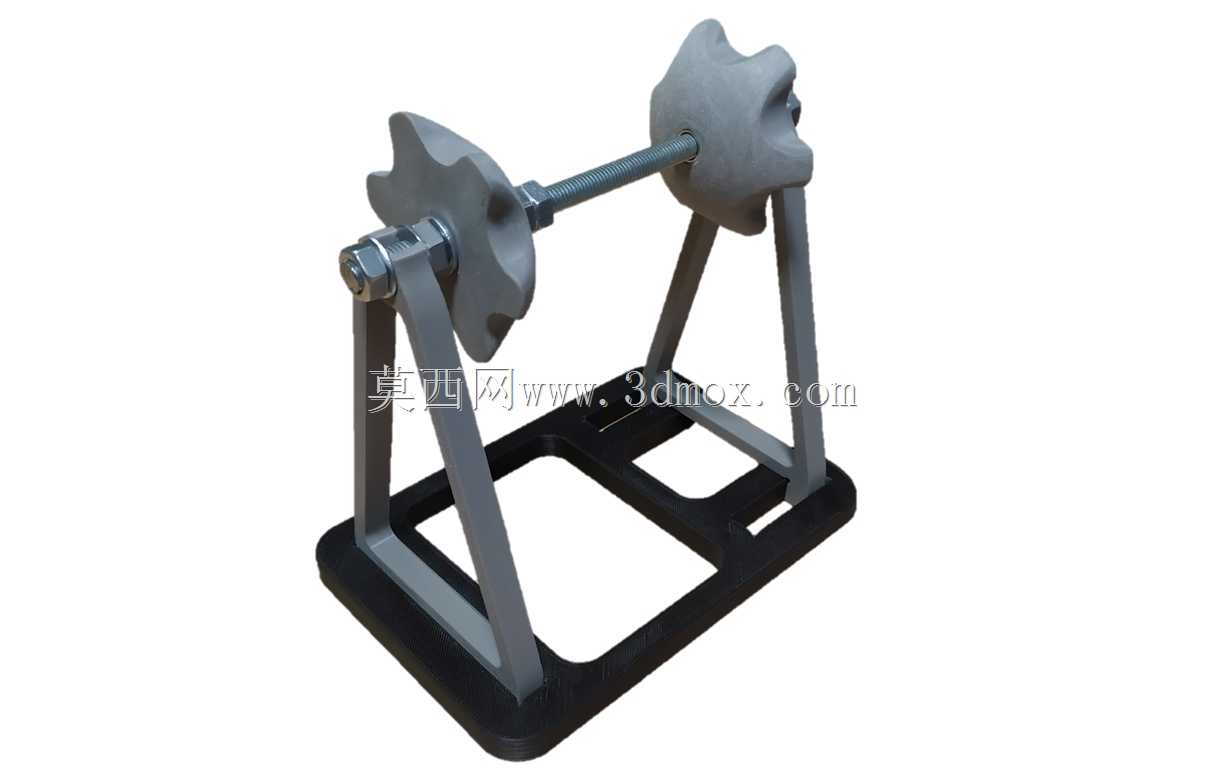

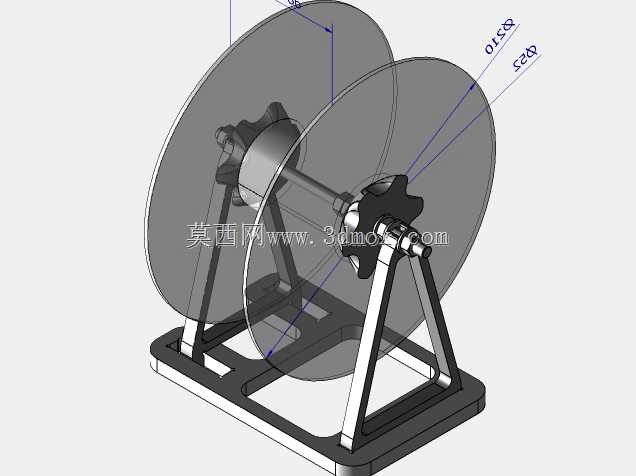

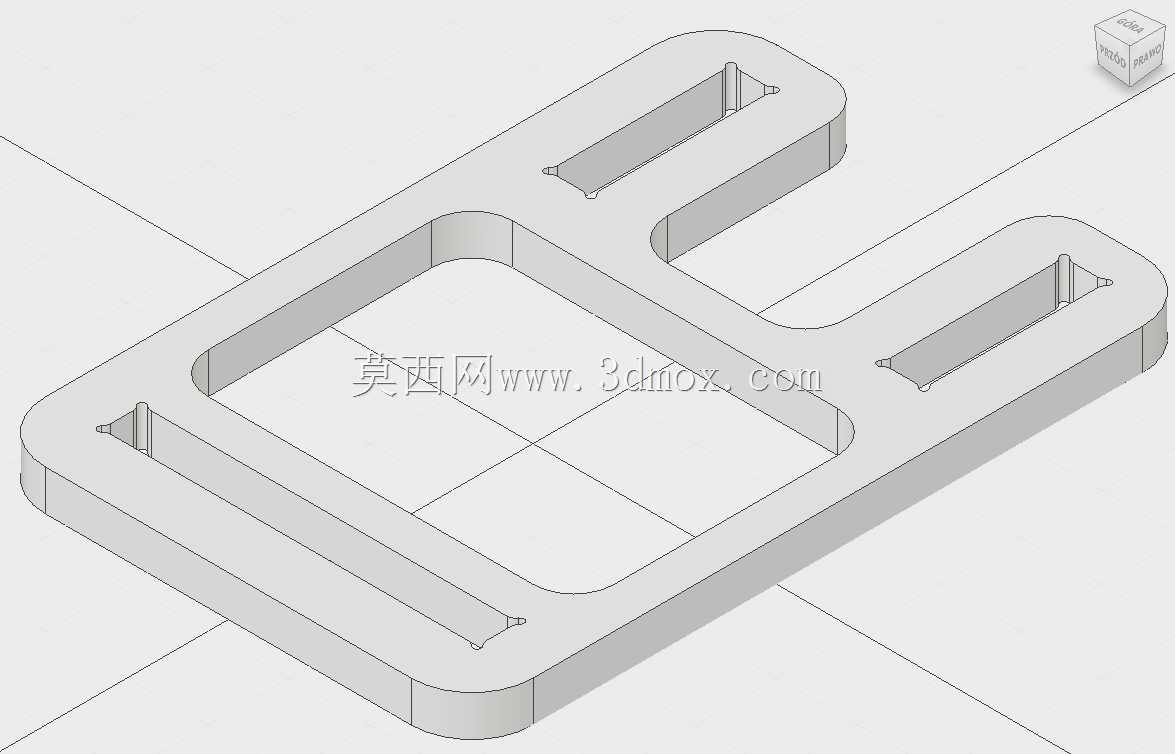

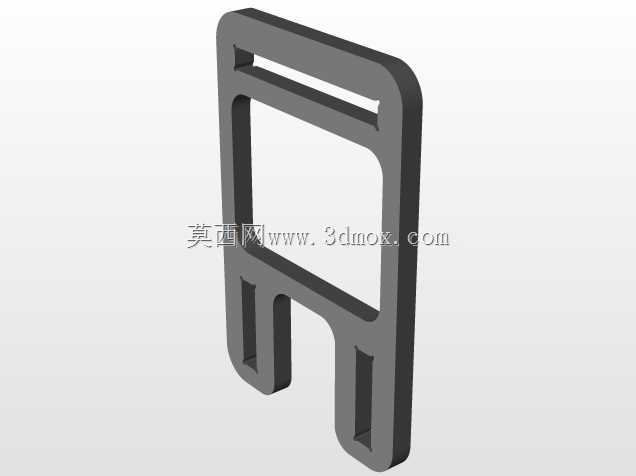

　　在电子装配生产线线束加工工位、通讯线路布线作业现场、小型五金加工线材裁切工序中，线轴的承托固定一直是影响作业效率的关键细节，传统简易线轴架往往存在适配性差、转动卡滞、拆装换卷不便的问题，这款可调式线轴支撑装置正是针对这类现场痛点完成的结构设计。从实际使用场景出发，该装置不需要额外固定安装，自身带框型落地底座，底座采用矩形闭环框架结构，底部平整可直接放置在工作台面、地面等平整承载面，依靠自身结构重量与底座接触摩擦力即可保持作业时的稳定性，无需打孔锁附，可根据作业点位需求灵活挪动位置，适配临时布线、流动工位、固定台位等多种作业场景。核心的穿轴锁紧结构采用通长螺纹杆作为线轴承载轴，螺纹杆两端搭配星形手拧锁紧盘，

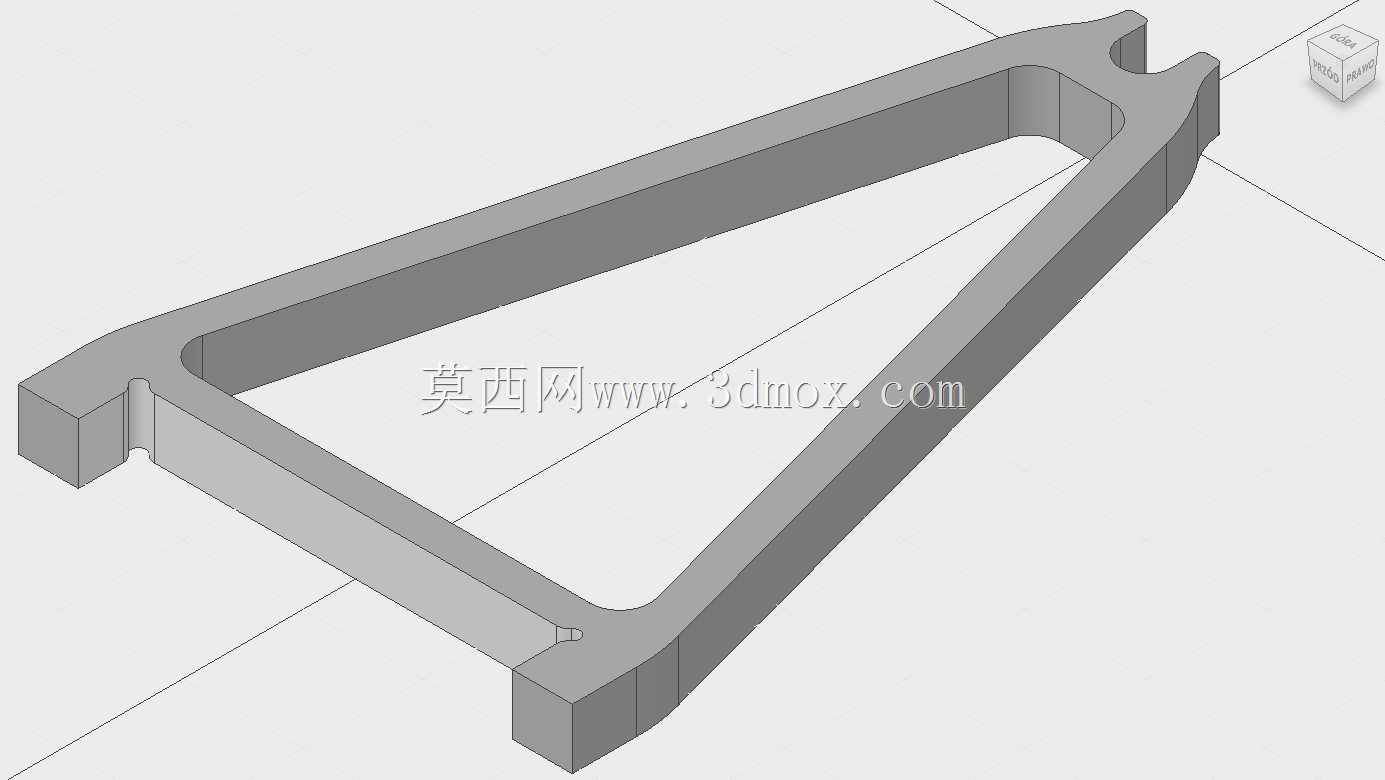

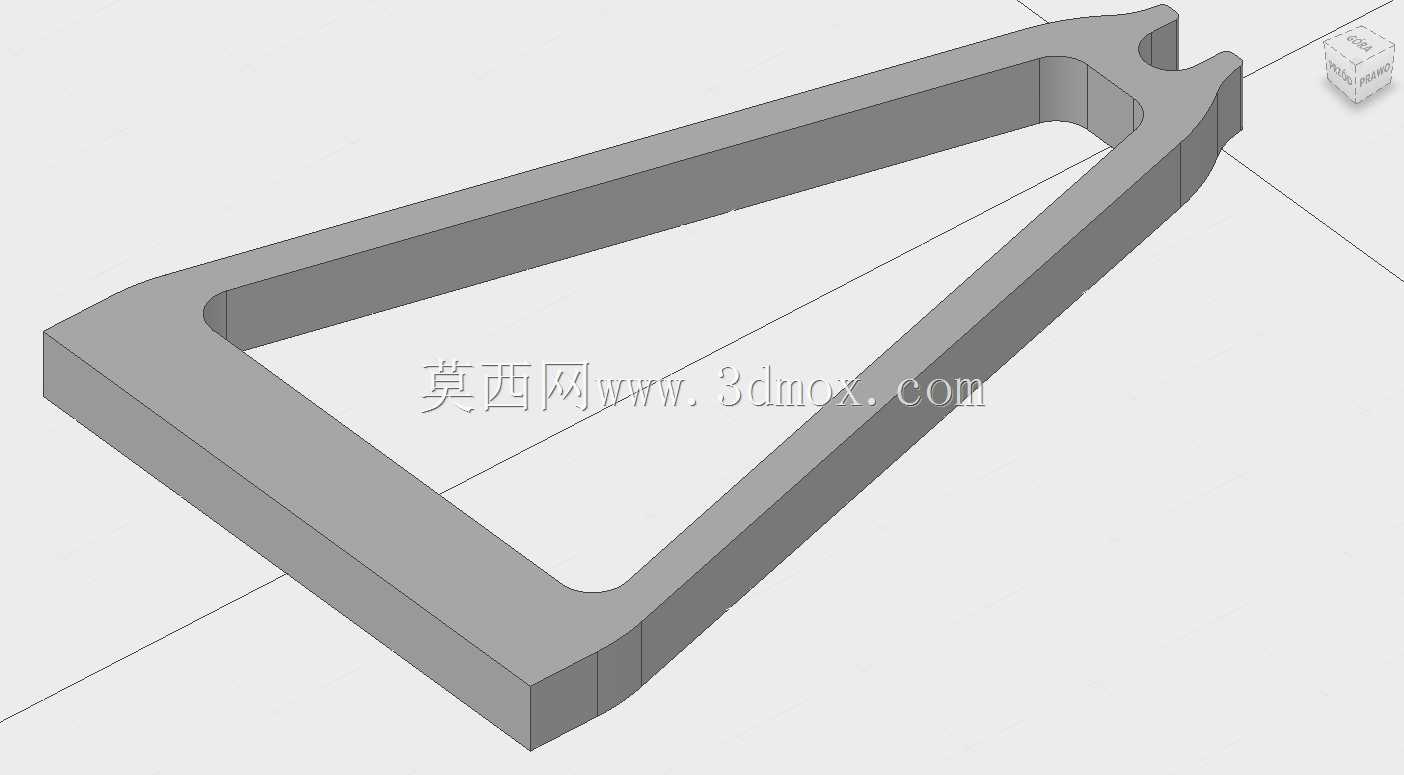

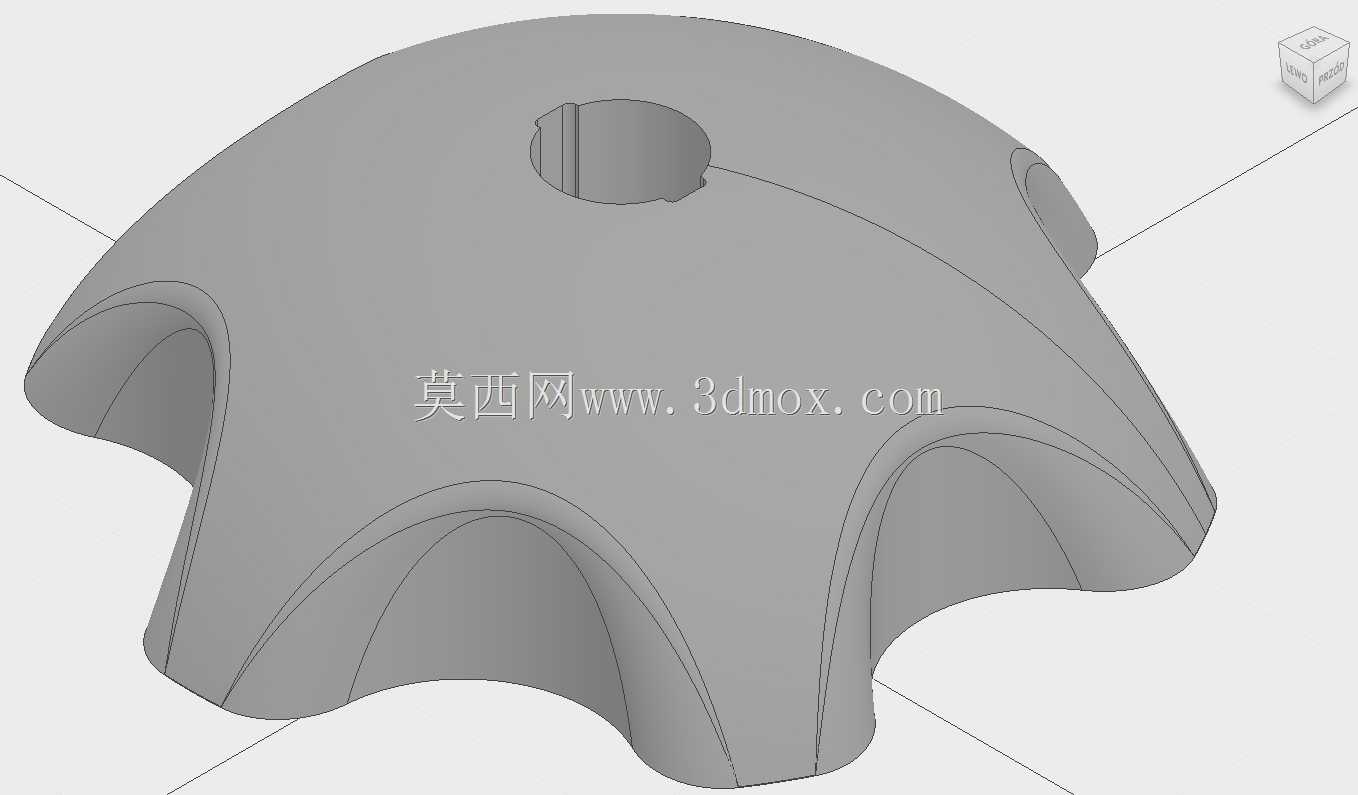

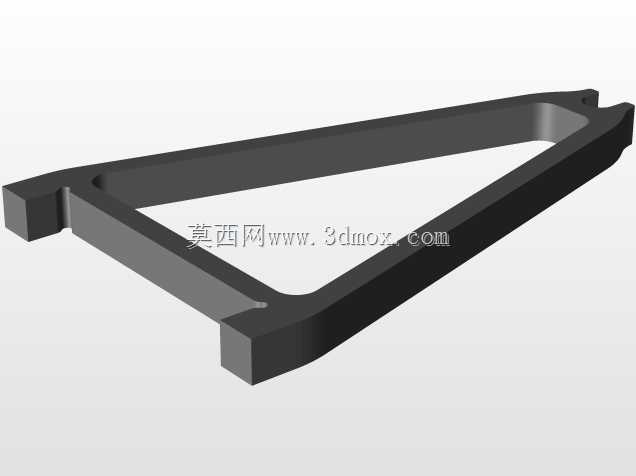

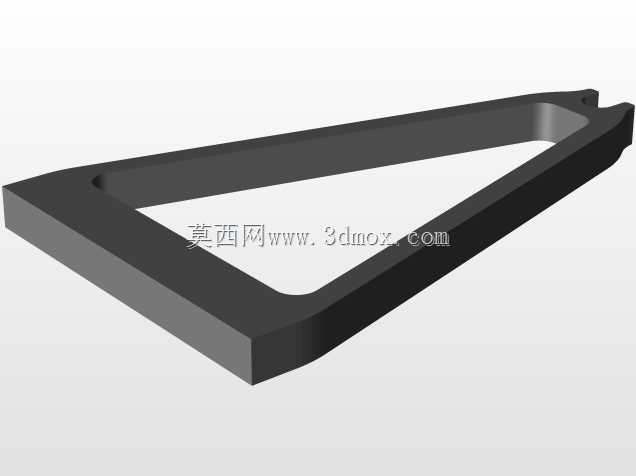

　　不需要额外工具即可完成锁紧与松脱操作：更换线轴时只需旋松一侧星形手轮，抽出螺纹杆即可取下空线轴，穿入新线轴后重新穿入螺纹杆，旋紧两侧星形手轮即可将线轴牢牢夹持固定，手轮的星形外缘做了大尺寸防滑造型，即使佩戴劳保手套也能轻松施力旋转，不需要借助扳手等工具，换卷操作耗时可控制在十秒以内，大幅降低换卷辅助时间。两侧的支撑立架采用斜撑式三角稳定结构，立架与底座之间通过螺栓铰接固定，形成稳定的三角受力结构，可承受满卷线材的重量负载，不会出现侧翻、立架变形的问题；立架上端开设穿轴通孔，通孔内径与承载螺纹杆做间隙配合，保证螺纹杆可随线轴同步顺畅转动，不会出现卡滞、抱死的情况，放线时线材拉动即可带动线轴平稳转动，出线阻力均匀，

　　不会出现拉线过猛导致线轴散卷、或者阻力过大拉断线材的问题。从安装边界尺寸来看，底座的矩形框架长宽尺寸控制在常规工作台可容纳范围内，整体高度适配坐姿作业时的拉线高度，不需要操作人员过度抬臂或者弯腰拉线，符合工位作业的人机工程要求；承载螺纹杆的长度预留了足够的调节余量，可适配不同宽度规格的通用线轴，两侧星形手轮的夹持行程可覆盖市面上多数6s规格及以下的通讯线、焊锡丝、细钢丝绳、塑料扎带卷等盘卷类物料的装夹需求，不需要针对不同线轴更换配套夹具，一套装置即可覆盖工位上多数盘卷物料的承托需求。结构细节上，承载螺纹杆采用标准通牙螺杆，加工成本低，后期如果出现螺纹磨损、杆体弯曲的情况可直接更换标准件，不需要定制特殊配件，维护成本极低；

　　底座框架采用弯折成型的金属材质，边角做了圆弧过渡处理，不会划伤操作人员手部或者刮坏工作台面；两侧支撑立架的斜撑角度经过受力验算，满卷负载下立架的形变量控制在许可范围内，长期使用不会出现支撑角度偏移、穿轴孔位错位的问题。实际作业中，该装置可承托的物料涵盖通讯布线用的网线、电话线卷，电子焊接用的焊锡丝卷，产品打包用的塑料捆扎带卷，首饰加工用的金属丝线卷，文具加工用的尼龙线卷等多种盘卷类物料，只要线轴中心孔径大于螺纹杆直径、宽度在夹持行程范围内均可稳定装夹，相比传统的固定式线轴架，适配范围提升数倍，且整体结构无复杂传动部件，故障率极低，不需要定期加注润滑油或者调整间隙，日常仅需清理穿轴孔内的灰尘杂物即可保持顺畅转动。设计过程中特意规避了易损的弹性卡件、塑料卡扣等结构，所有受力部件均采用金属材质，手轮部分采用高强度工程塑料注塑成型，兼顾握持手感与结构强度，即使在车间多尘、有少量油污的作业环境下也能长期稳定工作，不会出现塑料件老化碎裂、金属件锈蚀卡死的问题。从三维建模的角度来看，该装置的所有零部件均采用参数化建模，各配合部位的尺寸公差按照普通机械加工的自由公差设定，不需要高精度加工即可完成装配，普通的机加工门店或者工厂内部的金工工位即可完成制作，建模时各零件的装配约束完全按照实际装配逻辑设定，可直接导出工程图用于生产加工，也可用于工位工装设计的参考案例，帮助工装设计人员快速搭建适配自身工位的线轴支撑结构。
