在设备检修、小型构件安装、车辆应急换胎这类需要稳定垂直顶升的作业场景里,螺旋式顶升装置的应用占比一直不低,和液压类顶升设备相比,它不存在密封件老化泄漏、长期保载泄压的问题,纯机械啮合的传动结构能在无动力的野外、狭小作业空间内完成稳定的承重支撑,哪怕长时间处于顶持状态,也不会出现载荷缓慢沉降的风险,这也是很多户外作业、固定工位长期支撑场景优先选择这类结构的核心原因。

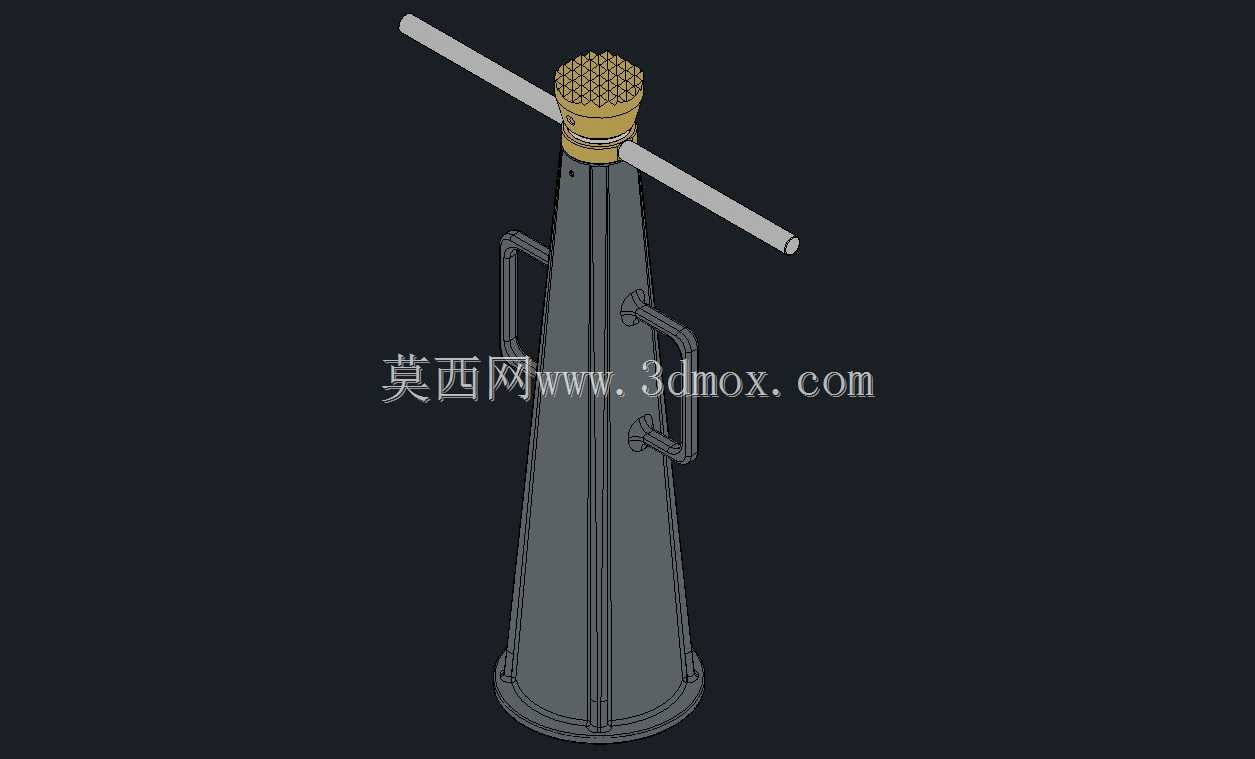

这款螺旋顶升装置的设计额定载荷为2.2kN,最大顶升行程达到700mm,足够覆盖多数小型设备检修、轻型构件调平、家用车辆换胎这类常规作业的高度需求。整体外形采用上窄下宽的锥台形筒体结构,底部做了加大直径的支撑法兰盘,作业时法兰盘完全贴合支撑基面,相比直筒式结构,锥台造型能让上部承受的载荷顺着筒体壁面均匀分散到底部整个支撑面,避免局部应力集中导致的筒体变形,同时更大的底部接触面积也能降低对支撑基面的压强,在土质稍软的户外场地作业时,不需要额外搭配过大的垫木就能保证支撑稳定性,减少现场辅助工装的准备工作量。
核心传动部分采用梯形螺纹副设计,这是螺旋顶升结构里经过长期工程验证的成熟方案,梯形螺纹的牙型角能提供足够的传动强度,同时具备可靠的自锁性能,当转动摇杆将顶杆升到指定高度后,不需要额外的锁止销或者固定结构,螺纹副本身的自锁特性就能牢牢锁定当前高度,哪怕承受额外的振动载荷,也不会出现顶杆自行回落的问题,从根源上规避了作业过程中的坠滑风险。顶杆顶部做了带防滑齿纹的承重顶帽,齿纹结构能增大和被顶持构件接触面的摩擦力,避免顶持过程中构件滑移偏斜,顶帽和顶杆之间采用小间隙活动配合,当被顶持面存在微小倾斜角度时,顶帽可以自适应微调角度,保证整个接触面均匀受力,不会出现局部点接触导致的顶帽压痕或者构件变形。
筒体侧面焊接了两个对称布置的U型扶手,一方面方便作业人员单人搬移转移设备,另一方面在转动摇杆顶升作业时,操作人员可以一只手扶住扶手稳定筒体,另一只手转动摇杆,避免筒体跟着摇杆同步转动,保证顶升过程的操作稳定性。摇杆采用横向穿装在顶杆上部传动螺母上的长圆杆结构,不需要额外的棘轮或者助力机构,靠人力转动就能完成顶升操作,长力臂的设计能大幅降低转动时需要施加的作用力,普通操作人员不需要太大的臂力就能将额定载荷顶升到目标高度,摇杆和传动螺母之间采用通孔穿装结构,作业时可以根据现场空间随时调整摇杆的转动角度,哪怕周边有障碍物阻挡,也能通过小幅度往复摆动摇杆完成顶升,不会出现整圈转动卡滞的问题。
从安装边界来看,这款装置收拢状态下的整体高度适配700mm行程的设计需求,底部支撑法兰的直径经过受力核算,在2.2kN额定载荷下,筒体材料的弯曲应力、螺纹副的接触应力都控制在材料许用应力范围以内,长期重复使用也不会出现螺纹磨损过快、筒体变形的问题。设计过程中没有采用多余的复杂结构,所有零部件都采用常规机械加工工艺就能完成生产,筒体采用薄壁钢管卷制焊接后做应力消除处理,螺纹副采用调质钢材加工后做表面耐磨处理,扶手采用圆钢弯制后焊接在筒体预设的加强衬板位置,避免焊接位置应力集中导致的焊缝开裂。
在实际选型使用时,需要注意作业前确认支撑基面的承载能力,避免基面塌陷导致的装置倾斜,顶持作业时要保证顶帽完全贴合被顶构件的受力面,禁止偏心加载,虽然螺纹副具备自锁性能,但在长期固定支撑场景下,建议搭配额外的安全垫块做冗余防护,进一步提升作业安全性。日常维护只需要定期在螺纹副位置涂抹润滑脂,减少螺纹磨损,检查焊缝位置有没有开裂、摇杆有没有变形即可,不需要复杂的保养流程,非常适合作为基层维修站点、户外作业班组、私家车辆配套的常备顶升工具。
