山特维克R300系列圆形铣削刀片结构设计

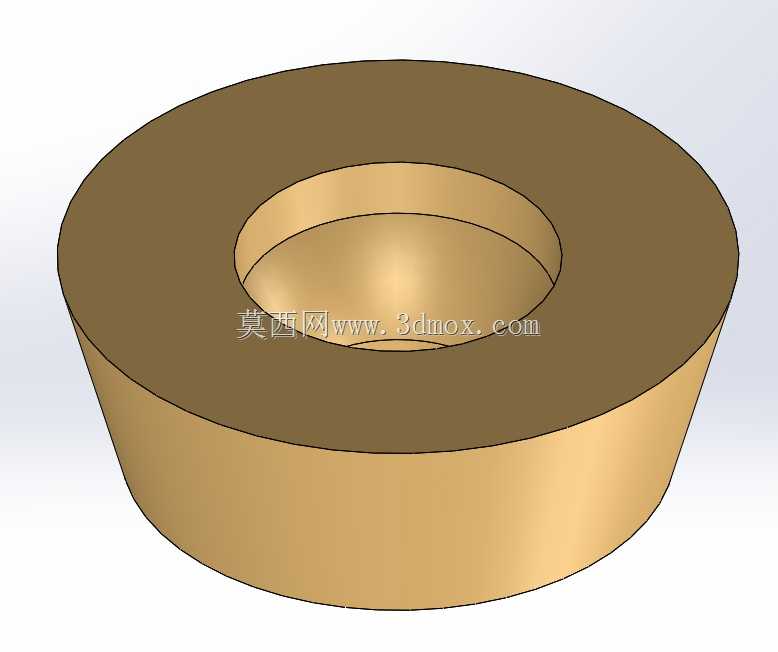

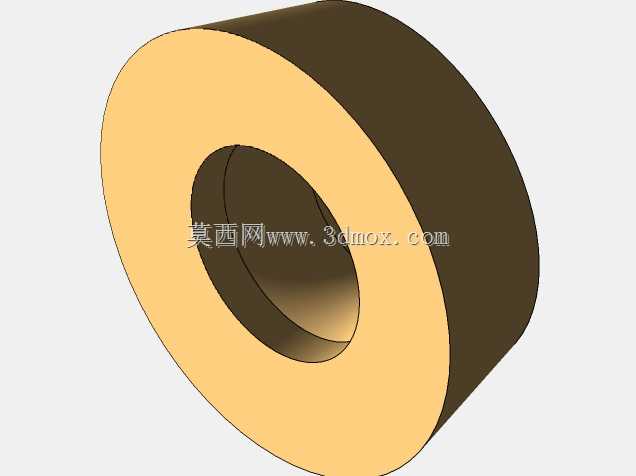

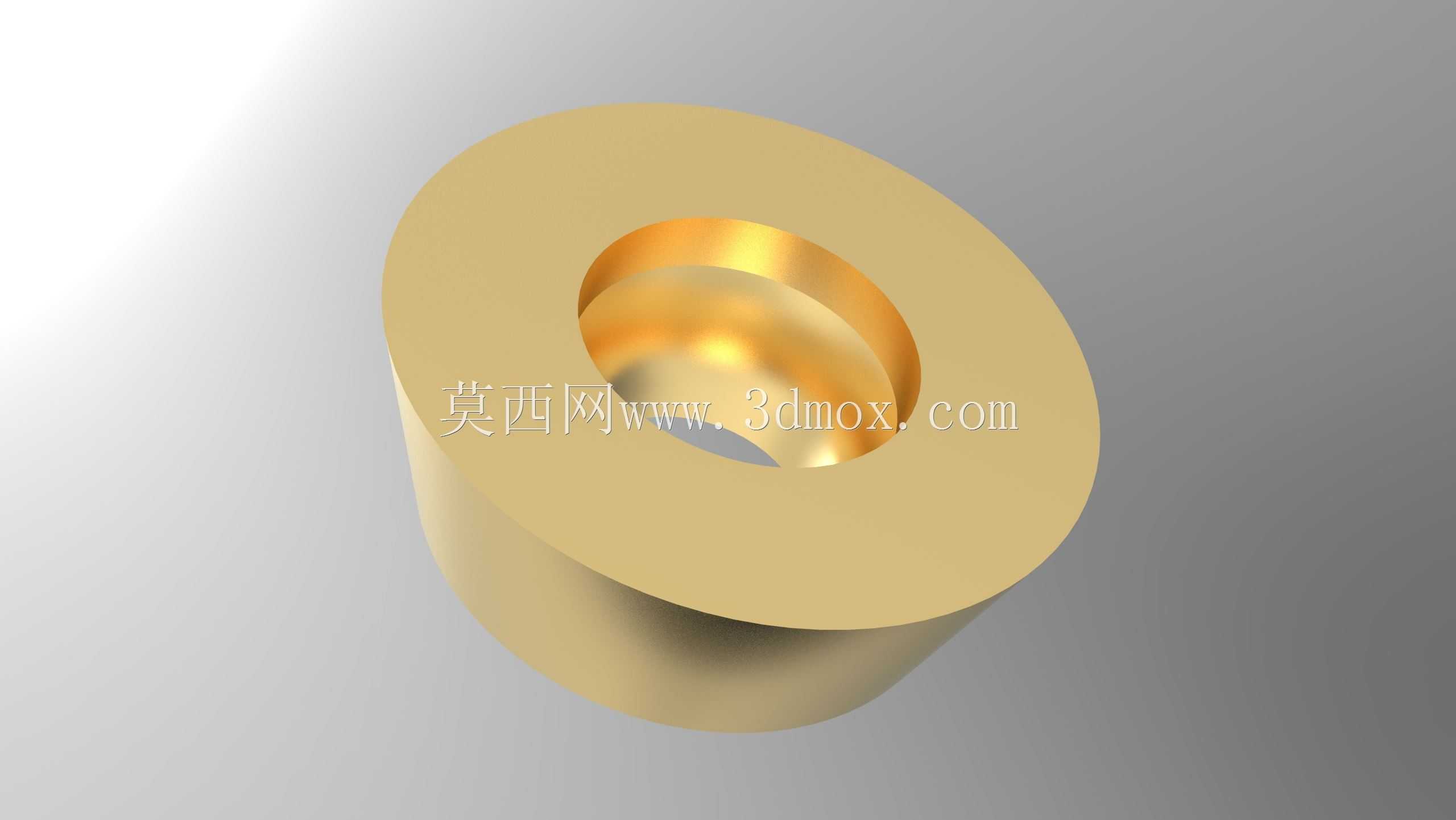

　　在数控铣削加工场景中，这类圆形带内孔的铣刀片是面铣、仿形铣工序里的核心消耗部件，常见于模具钢、不锈钢、高温合金等难加工材料的粗铣到半精铣工序，适配山特维克R300系列对应的铣刀盘使用，在汽车覆盖件模具加工、航空结构件铣削、通用机械零件平面加工场景中都有极高的应用占比。从结构设计逻辑来看，这款刀片采用圆形切削刃设计，相比方形、菱形刀片，圆形刃口在加工过程中可以通过调整刃口参与切削的位置，实现不同切削深度下的进给匹配，同时圆形刃的抗冲击性能更优，在大切深、断续切削的工况下，能有效降低崩刃风险，延长单刃口的使用寿命。刀片中心的阶梯内孔是安装定位结构，安装时通过刀盘上的定位销穿过内孔实现刀片的周向定位，配合楔形压块或者螺钉锁紧结构，

　　能保证刀片在高速铣削过程中不会发生位移，内孔的阶梯设计可以让定位面与刀盘贴合更紧密，减少安装间隙带来的切削振颤。从外形尺寸边界来看，这款刀片属于R300系列0828规格，刀片整体为带中心孔的圆环形结构，外圆切削刃直径、内孔定位直径、刀片总厚度都严格匹配对应刀盘的安装槽尺寸，安装时不需要额外修磨，直接装入刀盘定位槽后锁紧即可使用，刀片的上下端面都经过精密磨削，保证安装后切削刃的端面跳动控制在微米级，避免加工过程中出现接刀痕。在实际切削过程中，刀片的前角、后角都经过针对性设计，针对4340这类高强度合金结构钢加工时，刃口做了微小的倒棱处理，既保证刃口的锋利性，又能提升刃口的抗冲击能力，切削时切屑可以顺着前刀面顺畅排出，

　　不会出现积屑瘤粘附在刃口上影响加工表面质量的问题。这类圆形铣刀片的另一个设计优势是可转位使用，当一个位置的刃口出现磨损后，只需要松开锁紧结构，将刀片绕中心孔转动一个角度，就可以使用新的刃口继续加工，不需要拆卸整个刀盘，大幅减少了换刀辅助时间，提升加工效率。在仿形铣削曲面时，圆形刃口可以通过不同的切深接触点，拟合出不同曲率的曲面轮廓，相比带固定刀尖角的刀片，能获得更好的曲面加工质量，减少后续抛光工序的工作量。设计这类刀片三维模型时，需要重点关注内孔与外圆的同轴度公差，上下端面的平行度公差，以及切削刃口的圆角过渡细节，这些尺寸精度直接决定了刀片安装后的切削稳定性，如果同轴度偏差过大，会导致各个切削刃的切削负载不均匀，

　　加快个别刃口的磨损速度，甚至在高速切削时引发刀片碎裂的安全风险。同时模型中需要还原刃口的微观倒棱结构，在做切削仿真分析时，准确的刃口结构才能得到贴近实际的切削力、切削温度仿真结果，为刀具选型、切削参数优化提供可靠的参考依据。在设备选型匹配时，需要确认刀盘的刀片槽尺寸与该刀片的厚度、内孔尺寸、外圆直径完全匹配，同时根据加工材料的特性选择对应牌号的刀片材质，针对钢件加工、不锈钢加工、铸铁加工的不同牌号，刀片的基体材质、涂层成分都有区别，三维模型中可以预留材质属性的配置接口，方便在虚拟装配、加工仿真过程中快速切换对应的刀具属性参数。这类刀片在安装时需要注意清洁定位面，避免刀盘定位槽内残留切屑、油污，导致刀片安装倾斜，影响加工精度，锁紧时的扭矩需要符合刀具厂商的规范，扭矩过大会导致刀片内孔受压碎裂，扭矩过小则会在切削过程中出现刀片移位，打坏工件或者刀盘。
