这款蜗轮蜗杆减速结构在常规轻工输送、小型自动化生产线的动力匹配场景中适配性极强,尤其是输入轴与输出轴呈空间垂直交错的安装工况下,能省去额外的转向传动组件,压缩整套动力单元的安装空间。从实际使用场景来看,这类减速结构常被用在食品包装线的分度送料工位、小型仓储设备的升降驱动、农用简易机具的动力输出端,依靠蜗轮蜗杆副的大传动比特性,可在单级传动下实现较高的减速比,不需要搭配多级齿轮组就能把原动机的高转速降到作业端需要的低转速,同时输出足够的扭转力矩,满足低速重载的作业需求。

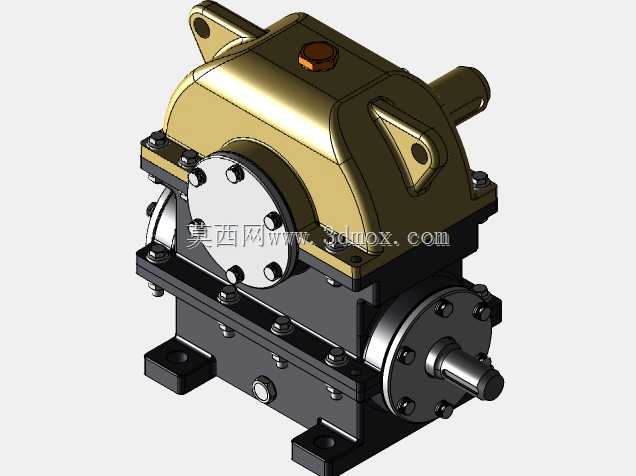

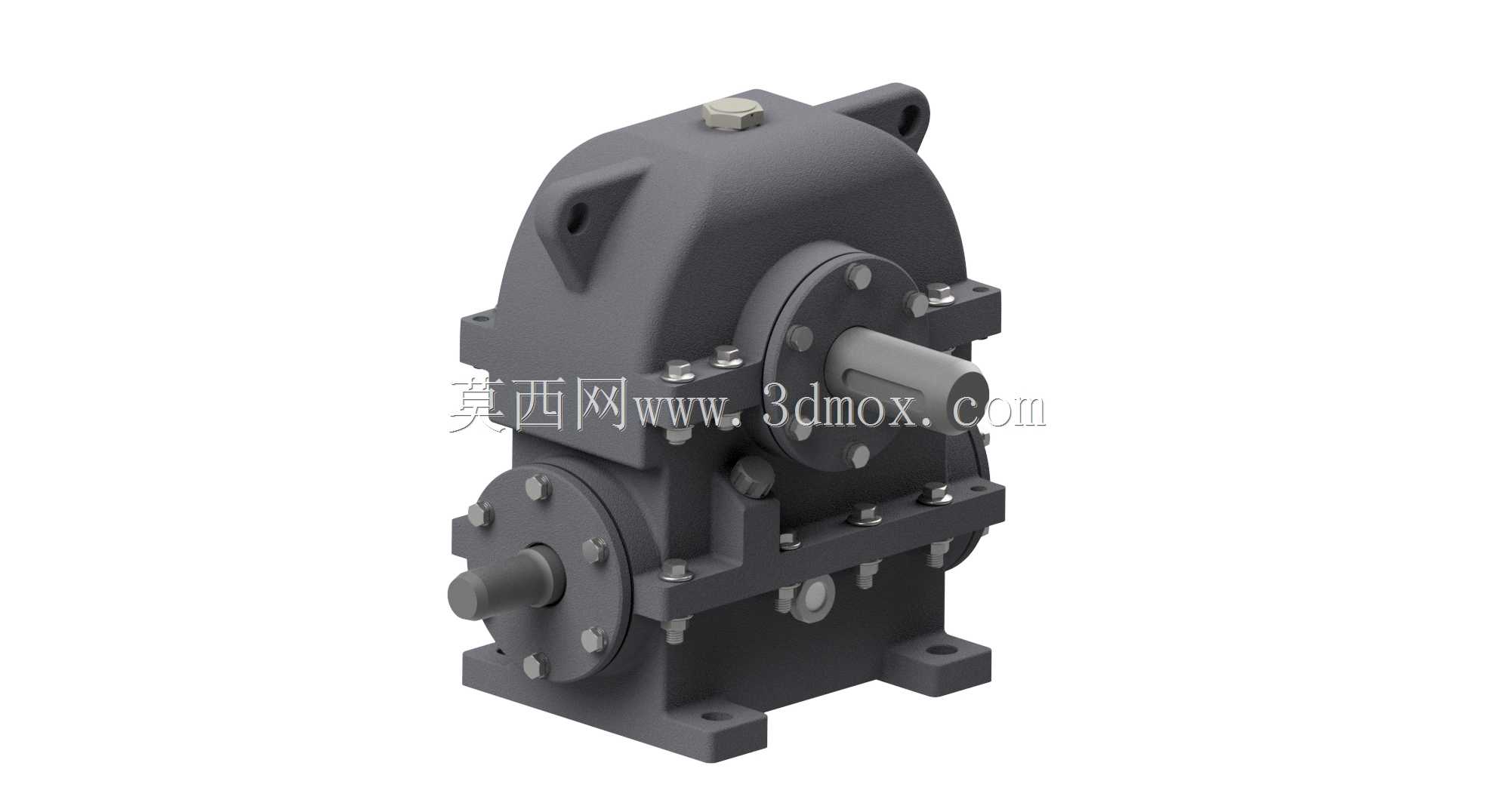

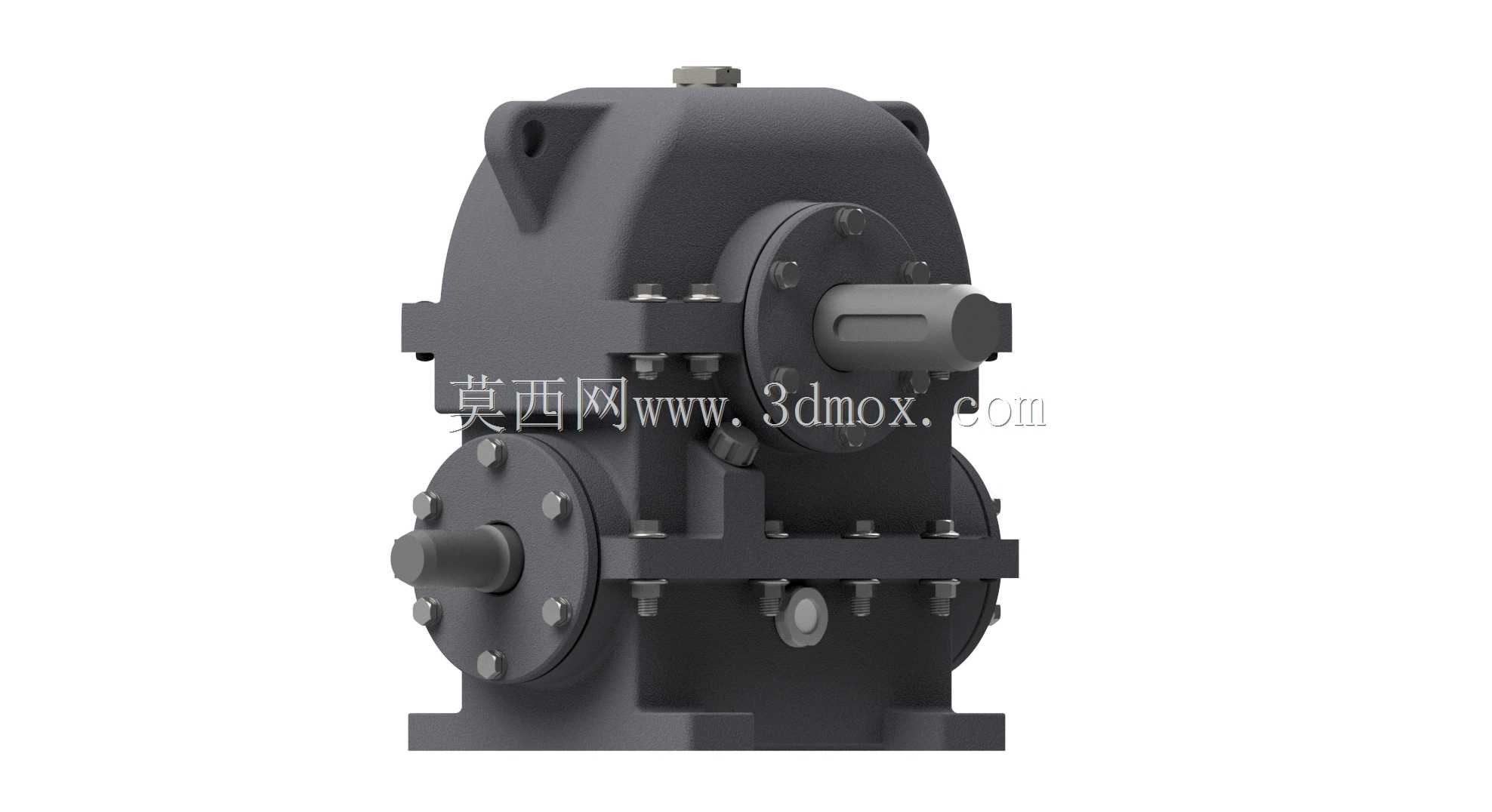

从结构设计逻辑来看,整个箱体采用剖分式铸铁壳体结构,上下壳体通过沿蜗轮轴向的结合面用螺栓紧固,这种设计首先是为了满足蜗轮、蜗杆组件的装配便利性——装配时可以先把蜗轮轴组件、蜗杆轴组件分别预装在对应的轴承座位置,再合箱紧固螺栓,不需要强行穿装轴件造成轴承或密封件的损伤。箱体外部的加强筋沿着轴承座的受力方向布置,在不额外增加壳体壁厚的前提下,提升轴承安装位置的结构刚性,避免满负载运行时轴承座出现形变导致轴系偏斜,加剧蜗轮蜗杆齿面的偏磨。输入轴与输出轴的轴伸端都设计了标准的轴承安装位与密封槽,可适配骨架油封实现轴伸处的密封,防止箱体内的润滑油泄漏,同时阻挡外部的粉尘、水汽进入箱体内部污染润滑介质,延长传动副的使用寿命。箱体顶部设计了透气塞安装位,用于平衡箱体内外的气压差,避免长时间运行后箱体内温度升高、气压增大导致密封件处出现渗油问题;箱体下部设置了油位观察与放油螺塞位置,方便日常维护时检查润滑油液位、更换老化的润滑油。
从安装边界来看,箱体底部设计了带安装孔的固定底座,安装孔的孔距按照常规同功率段减速机的通用安装尺寸设计,可直接适配市面上多数配套设备的安装机架,不需要额外加工转接板。输入轴与输出轴的轴伸直径、键槽尺寸都符合通用传动件的配合标准,可直接搭配标准联轴器、链轮或带轮与原动机、作业端连接,不需要二次加工轴头。轴系的支撑采用深沟球轴承搭配推力轴承的组合,既可以承受传动过程中的径向载荷,也能承受蜗轮蜗杆啮合时产生的轴向力,保证轴系运行时的稳定性,避免出现轴向窜动导致齿面啮合间隙异常。齿面的啮合位置设计了合理的侧隙,既可以补偿热膨胀带来的尺寸变化,也能在齿面形成足够的润滑油膜,降低齿面磨损,同时一定程度上降低运行时的传动噪音。
在实际选型匹配时,这类单级蜗轮蜗杆减速结构的自锁特性也是很多场景优先选用的原因——当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构可以实现反向自锁,也就是只能由蜗杆带动蜗轮,不能由蜗轮带动蜗杆,这一特性在升降类设备中可以起到额外的安全防护作用,避免动力中断后负载出现自行滑落的风险。不过设计时也需要注意,这种自锁特性在冲击负载或者频繁正反转的工况下会出现可靠性下降的问题,所以在这类场景使用时还是需要额外搭配制动组件。整个箱体的外形轮廓做了圆角过渡处理,避免铸造时出现应力集中,同时也减少了安装过程中尖锐边角带来的操作风险。箱体表面的涂装预留厚度均匀,既可以起到防锈防腐的作用,也不会影响各个结合面的装配精度,合箱时结合面经过精加工处理,装配后不需要额外加密封垫就能满足密封要求,减少了装配时的调整工作量。
