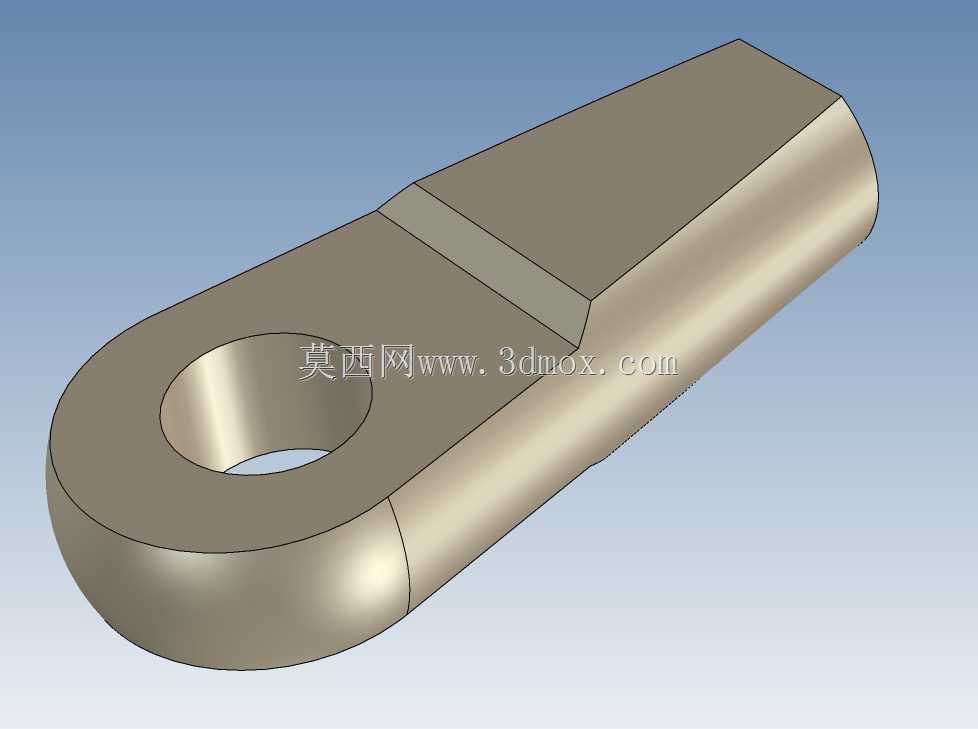

带铰接孔楔形夹持连接金属构件

　　该构件属于机械传动与工装夹持系统里的过渡受力连接件，整体采用一端带铰接圆孔、另一端收窄为楔形扁头的一体化金属结构，在手动工装、小型连杆机构、输送线挡料组件以及轻型吊装辅具中十分常见。设计阶段首先要确定铰接端的回转边界：圆头部分做全圆角过渡，中心通孔用于穿入销轴，销轴与孔之间可按工况选择间隙配合或过渡配合，圆头外径通常取孔径的2.2至2.8倍，保证孔壁到外圆的壁厚在反复受拉、受摆载荷下不会出现应力开裂，圆头上下两面与主体板身保持等厚，边缘做R角圆滑过渡，避免热处理或冲压成型时在转角处产生应力集中。从铰接端向另一端延伸的主体段，上表面设置一道阶梯式下沉平面，将构件分为厚段与薄楔形段两个区域：厚段紧邻铰接圆头，承担销轴传递的主要拉压载荷，

　　板厚尺寸根据额定拉力核算，常规轻型工装场景下厚度可选取8至16毫米区间；楔形段从阶梯位置开始逐步收窄厚度与宽度，末端形成扁平斜楔形态，这一结构的核心作用是插入配对的卡座、夹具槽或工件预留缝隙内，通过楔形面的挤紧作用实现无额外紧固件的快速锁止，楔角通常控制在5度至12度之间，既保证外力推入后能够产生足够的正向压紧力，又能在需要解锁时通过敲击或扳动顺利退出，不会出现自锁过死无法拆卸的问题。建模过程中需优先保证几个关键配合面的精度：铰接孔的圆柱面要与圆头端面保持垂直，孔口可加工0.5至1毫米的倒角，方便销轴快速穿入，同时去除锐边避免装配时划伤操作人员；楔形段的上下两个斜工作面要保证平面度，斜面与主体基准面的夹角公差控制在±0.5度以内，

　　若斜面角度偏差过大，会导致楔紧后局部接触、压紧力分布不均，长期使用后工作面出现压痕凹陷。构件的所有外露棱边均做小圆角处理，非配合面的圆角可取R1至R3，在不影响装配的前提下降低应力集中系数。实际安装时，铰接端圆孔与支架支座的双耳板对齐，穿入销轴后加装开口销或轴用挡圈完成轴向限位，构件可绕销轴在设定角度范围内自由摆动；楔形工作端对准被连接件的插槽，借助外力敲击构件尾部或扳动配套手柄，让楔形面逐步挤入间隙，依靠斜面的增力效应把两个相邻部件牢牢压紧，这类结构相比螺栓连接省去了反复拧动紧固件的步骤，在需要频繁开合、快速换型的工装夹具上能大幅缩短操作时间。选型校核时要重点验算两处危险截面：一是铰接孔所在的横截面，

　　需核算孔壁的挤压应力与截面拉伸应力，确保在额定最大载荷下安全系数满足使用要求；二是阶梯过渡位置的变截面处，这里是厚度突变的区域，建模时必须在阶梯转角处设置过渡圆角，不能做成直角锐边，避免构件承受冲击载荷时在转角位置发生断裂。构件整体可采用中碳钢经铣削或锻造成型，工作面做淬火处理提升耐磨性，非配合面做发黑或镀锌防锈处理，适配车间多粉尘、少量油污的工作环境，三维建模时可先绘制主体轮廓草图，拉伸生成基础板体，再在端部绘制圆头与铰接孔特征，最后通过拉伸切除或斜度拉伸命令生成楔形收窄段，同步完成所有圆角与倒角特征，保证模型各部位壁厚均匀，无特征重叠或几何干涉问题，后续出工程图时可直接标注孔径、楔角、总体长度、板厚等核心尺寸，直接对接加工生产环节。
