弧形轨道行走轮组防护壳体钣金结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:626338

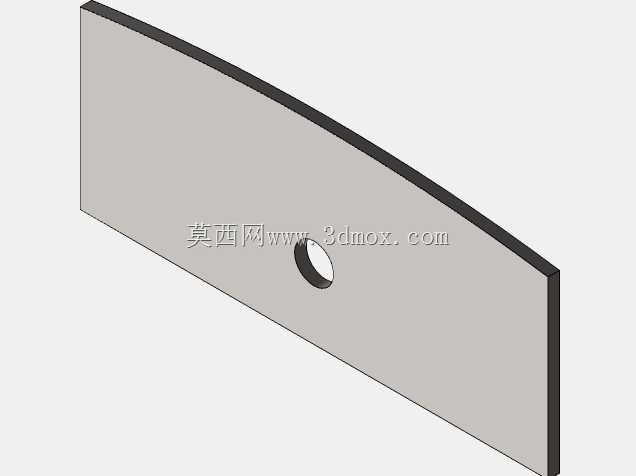

  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构
  • 弧形轨道行走轮组防护壳体钣金结构

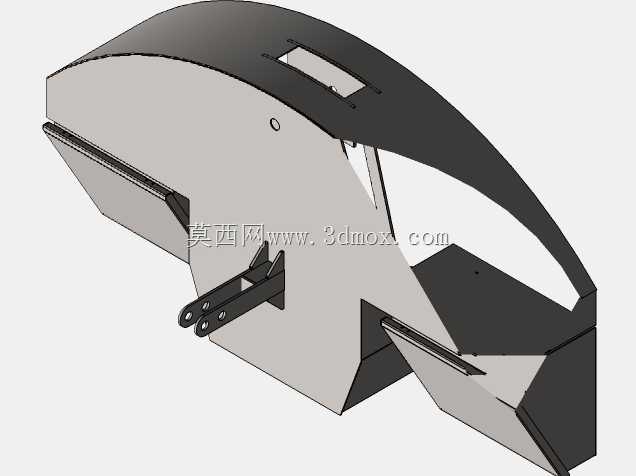

  该结构件主要面向沿弧形或直线轨道运行的小型移动设备,常见于剧场吊挂轨道、仓储输送环线、摄影棚移动摄像平台、轻型巡检小车以及室内导引运输装置。壳体承担轮组包覆、运行导向、安装承载和外部防护多重作用,并非单纯外观罩壳。整体轮廓采用大半径弧形包络设计,上罩沿轮体运动轨迹形成半封闭防护区,可将行走轮、连接轴及部分铰接支架遮挡在壳体内部,降低人员触碰运动部件的风险,同时减少灰尘、碎屑和杂物进入轮轨接触区域。

  从实际装配关系看,壳体两侧设置平直安装面,用于与设备主体框架或承载臂连接;下部伸出的双耳铰接板带有同轴销孔,可作为牵引点、摆臂连接点或缓冲组件安装位。销孔位置经过同心约束,装配时能够保证销轴穿装后两侧受力对称,避免单侧偏载造成铰接处磨损加快。壳体下缘两侧保留长条状导向边,既可以增强薄板折弯后的截面刚度,也能在轮组靠近轨道侧面时形成限位边界,防止运行过程中出现过大横向偏移。

  建模时需要重点处理弧形外罩与平面侧板之间的过渡关系。大曲面罩壳不宜简单采用等厚实体替代,钣金设计中应按统一板厚建立折弯和焊接拼合逻辑,曲面段与直边段交接处需保留合理拼缝,便于后续下料、卷弧和组焊。顶部开设的矩形窗口可用于观察内部轮体状态,也可作为润滑维护、传感器探测或紧固件操作口;窗口边缘若采用折弯翻边,还能提高开口区域的局部刚性,减少薄板共振。侧板上的小圆孔可作为定位孔、减重孔或辅助固定孔使用,孔边到板边距离应满足常规钣金加工最小边距要求。

  外形边界方面,该件的最大包络集中在弧形上罩区域,设计选型时不能只核对轮径,还需确认设备在弯道通过时罩壳外沿与轨道支架、吊点、墙体或相邻设备之间的安全间隙。下部双耳支架向前伸出,属于明显的安装干涉区,在总装布置中应预留销轴装入空间以及开口销、挡圈或锁紧螺母的操作空间。壳体底部开放面朝向轨道侧,装配后需保证轮缘、轨道和罩壳之间留有连续间隙,避免在振动工况下发生摩擦异响。

  结构思路上,该件把防护外形和受力安装整合在同一钣金组件中:弧形顶板提供大范围包覆,侧板承担连接和定位,下折边提升抗弯能力,前伸耳板传递牵引或铰接载荷。对于需要批量制作的场景,可将复杂曲面拆分为可展开件与焊接组合件,减少异形整体成形难度;对于小批量样机,则可通过激光切割、折弯、卷弧和焊接修形完成。三维校核时应同步进行运动包络检查,重点关注轮组摆动、弯道通过、销轴装配和维护开口可达性,使壳体在满足防护的同时不影响行走机构的正常动作。
