可调式电动床支撑联动机构总成

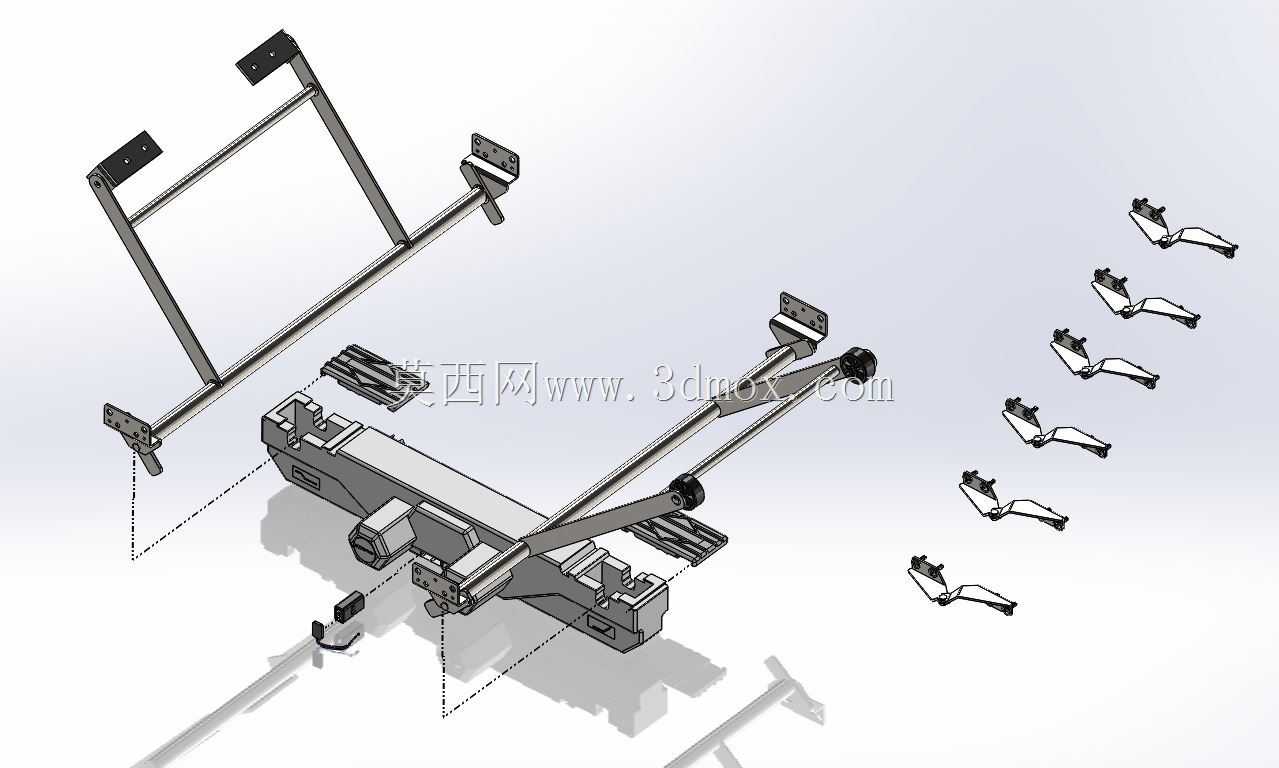

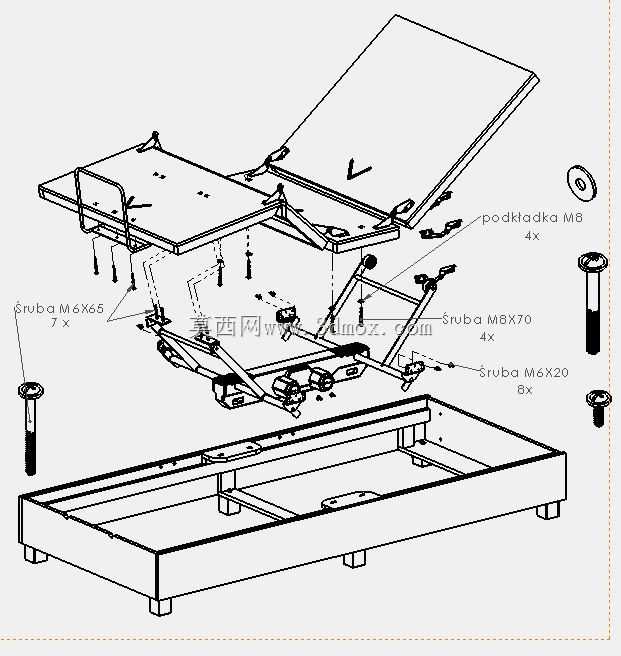

　　这套可调式电动床支撑联动机构，主要面向居家电动床、护理床以及多功能休憩床架的结构开发场景，核心作用是通过连杆与支撑组件的协同动作，改变床面不同区段的倾斜角度与支撑位置，满足躺卧、半坐、抬腿等不同姿态下的人体承托需求。整套机构在三维建模中完整还原了床架主梁、侧向连接支架、交叉调节连杆以及多组独立支撑脚的装配关系，各部件的铰接点位、安装孔位与配合间隙都按照实际装配逻辑搭建，可直接用于床体结构的干涉检查、动作模拟与选型参考。

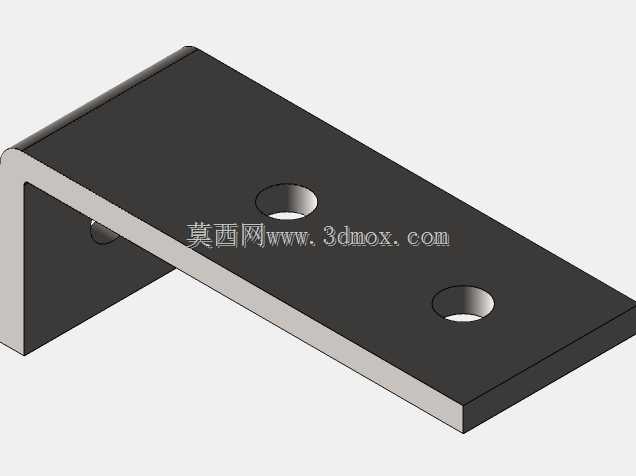

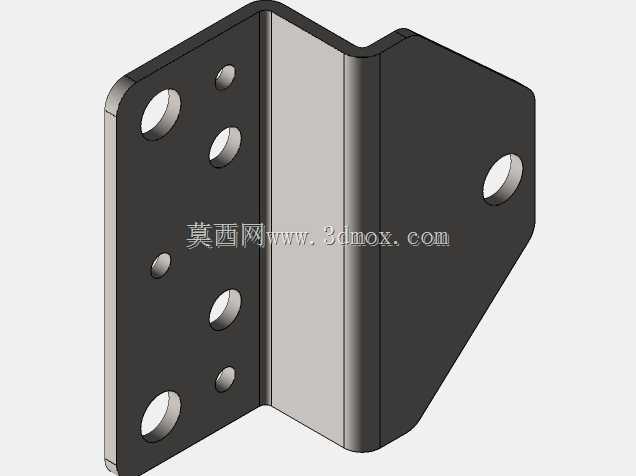

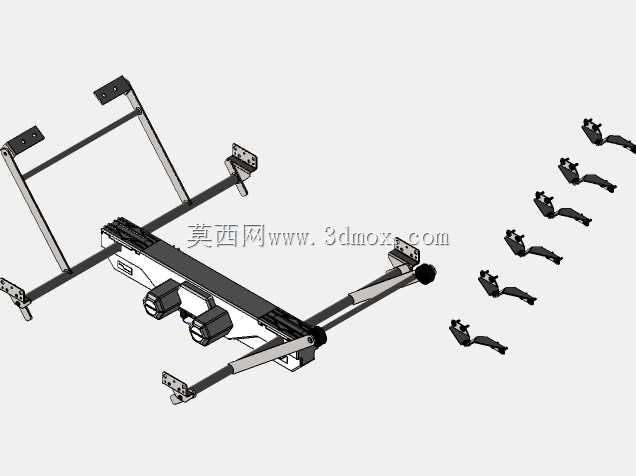

　　从实际用途来看，该机构并非单一固定床架，而是一套可调节床面位置的床体传动支撑系统。床体两侧的纵向主梁承担主要载荷，端部的L型安装支架用于与床板框架或床头床尾结构固定，支架上预留的多组孔位可以适配不同宽度的床体规格。交叉布置的调节连杆构成机构的动作核心，连杆一端铰接在底部滑动或固定支座上，另一端与床架支撑点位连接，当驱动端带动连杆摆动时，床面相应区段会绕铰接轴抬升或下放，从而实现背部倚靠、腿部抬升等姿态调整。图中分散排布的多组支撑脚为床面提供分散承托，支撑脚的造型兼顾了与床板的连接和地面接触的稳定性，部分脚件采用铰接结构，能够随床面角度变化自适应偏转，避免床面调节过程中出现支撑悬空或局部卡滞。

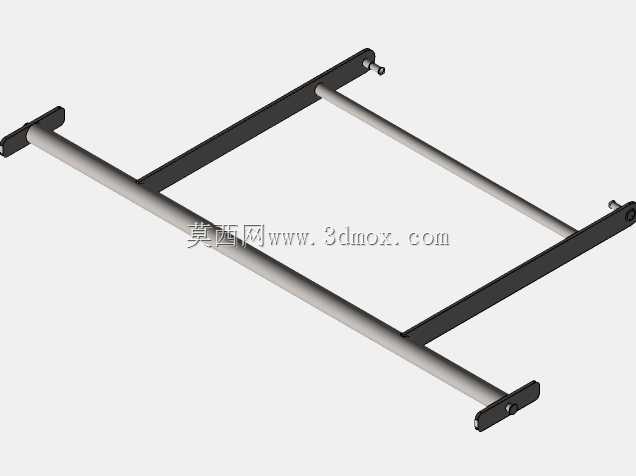

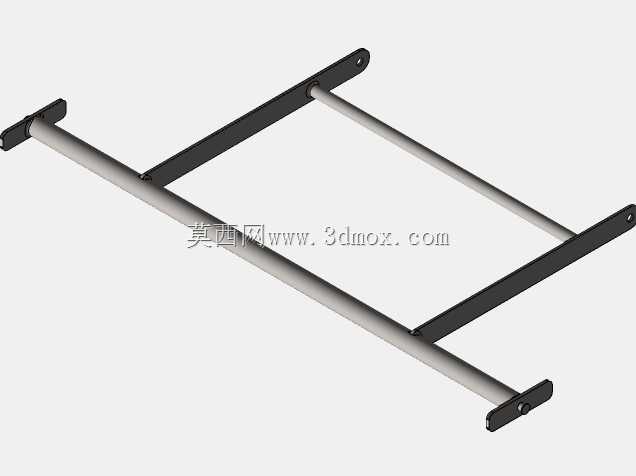

　　设计思路上，这套机构优先保证了动作的平顺性与承载的可靠性。主梁采用矩形截面杆件建模，截面方向与受力方向匹配，能够承受人体躺卧时的垂直载荷以及调节过程中的附加弯矩；连杆之间的铰接点均设置在受力合理的位置，通过多杆联动把驱动端的动力传递到各个支撑点位，减少单一部件的受力集中。侧向支架上的长条形与圆形组合孔位，既可以满足螺栓紧固的安装要求，也预留了一定的位置调整余量，方便在实际装配时补偿床架焊接或型材加工带来的尺寸偏差。支撑脚与床架的连接点位经过排布，使床面载荷能够均匀传递到下部结构，避免局部应力过大导致床板变形或连接件松动。

　　从安装边界来看，整套机构的外轮廓由两侧纵向主梁的长度、支架的伸出高度以及连杆展开后的极限位置共同决定。建模时可以清晰看到床架处于水平状态与抬升状态下的空间包络，主梁两端的安装板决定了床体的整体长度方向边界，侧向支架的高度决定了床面距离底部基座的初始高度。交叉连杆在动作过程中会扫过一定的下部空间，因此在床体下方布置驱动装置、储物结构或线路时，需要避开连杆的运动轨迹，防止动作时发生碰撞。多组支撑脚在床面放平状态下沿床体长度方向分布，其底部接触点构成床体的支撑多边形，支撑脚之间的间距直接影响床体的抗倾覆能力，尤其在背部床段抬升、人体重心后移时，前后支撑脚的跨距需要保证床体不会发生翘动。

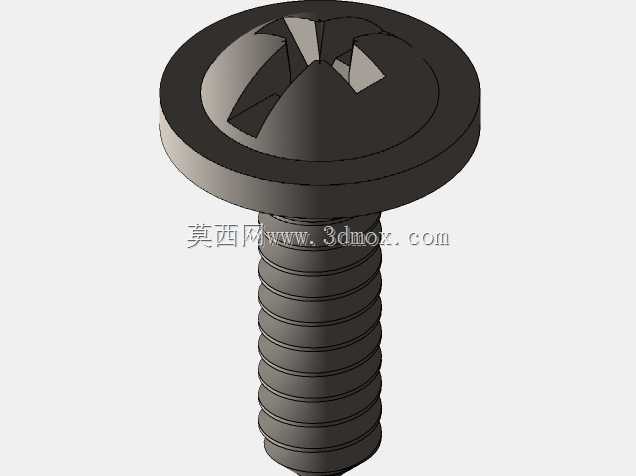

　　在结构细节上，各铰接处的销轴、连接件与杆件的配合关系都在模型中有所体现，设计时可以据此核对铰接轴的直径、连杆的厚度以及支座的开孔尺寸。支撑脚的接触面造型考虑了床面倾斜时的接地角度，使床段抬升后支撑脚仍能保持合理的接触面积，降低局部压强。整套机构没有复杂的异形铸件，多以型材杆件、冲压支架和标准铰接件组合而成，便于加工制造与后期维护，也方便针对不同床体尺寸进行杆件长度的系列化调整。对于床体结构设计人员而言，该模型可以直观验证多杆联动的运动逻辑，核对床面调节范围与安装空间的匹配关系，为电动床的结构细化、驱动选型与装配工艺制定提供可靠的三维依据。
