多层波形螺旋弹性挡圈精密结构

　　在精密机械装配场景里，轴向间隙补偿与预紧载荷控制一直是小型传动腔体、消费电子转轴、通讯设备内部卡位结构里反复遇到的细节问题。常规平垫圈只能提供刚性轴向限位，普通圆柱螺旋压簧占用轴向高度大，在超薄堆叠的装配空间里很难布置；而单层开口挡圈仅能实现轴向定位，无法持续补偿零件磨损、温度形变带来的间隙松动。这套多层波形螺旋环状弹性件，正是针对薄型安装空间开发的轴向预紧零件，它把螺旋弹簧的连续弹性变形能力和波形挡圈的扁平环形轮廓结合在一起，在极小的轴向厚度区间内就能提供稳定的轴向预紧力。

　　从实际使用场景来看，这类零件大量出现在便携通讯终端的转轴卡位、光学镜头镜组轴向抵紧、小型减速箱齿轮端面消隙、轴承内圈外圈轴向预定位这类位置。以消费电子内部的转轴装配为例，塑胶壳体和金属转轴支架在长期开合后会出现配合面磨损，配合公差从初始的小间隙逐渐变大，若没有持续的弹性抵紧，转轴会出现轴向窜动，开合手感松垮甚至出现定位档位偏移。把这个波形螺旋环套在转轴的环形槽内，环体的多层波峰波谷在装配压紧后产生轴向回弹，始终给两侧配合件施加温和的轴向推力，既不会因为预紧力过大造成转轴转动扭矩超标、手感卡顿，又能把累积的磨损间隙自动补偿掉，全程维持稳定的装配预紧状态。

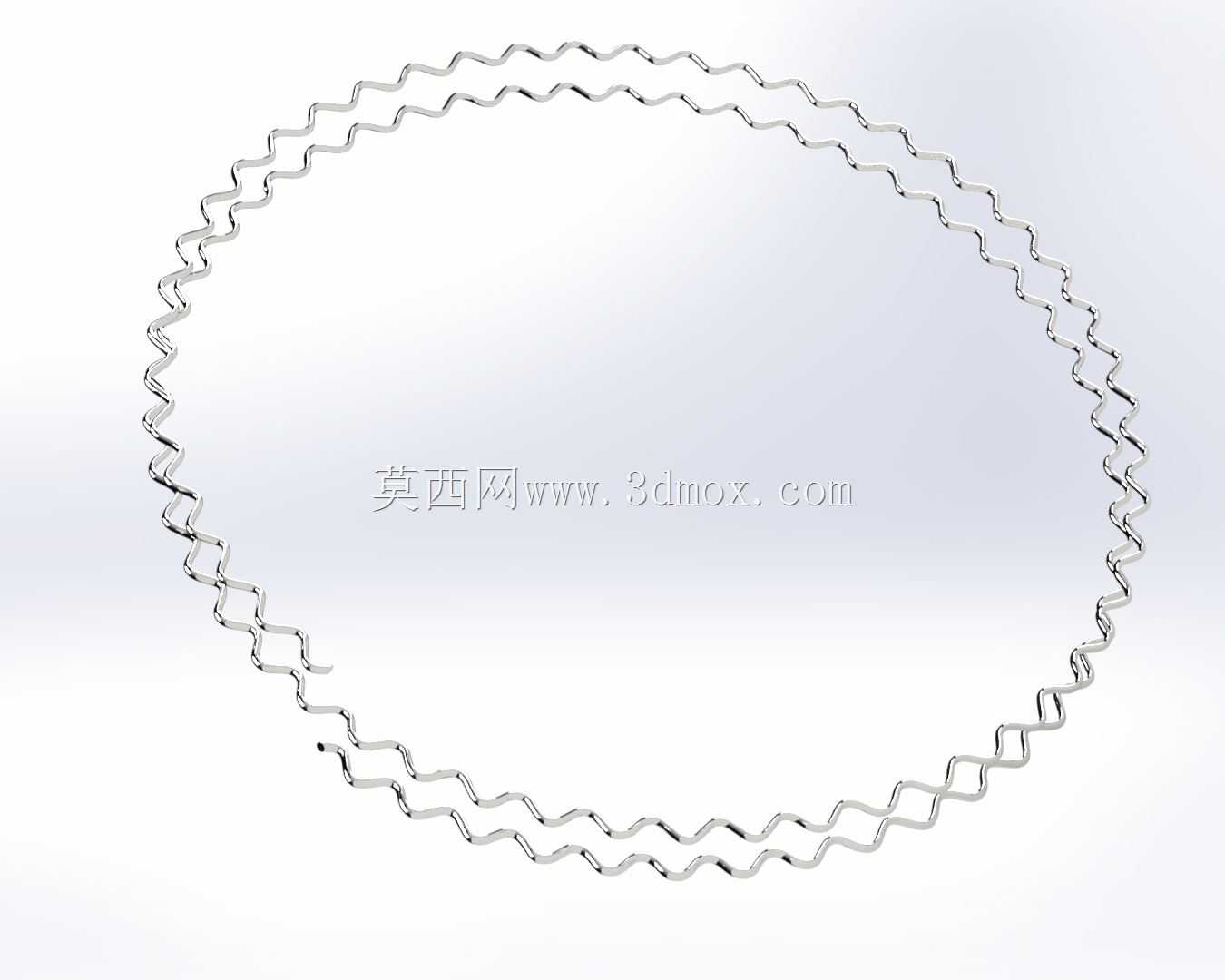

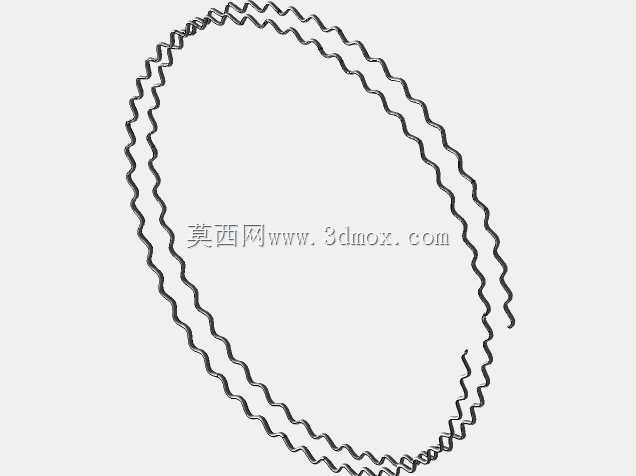

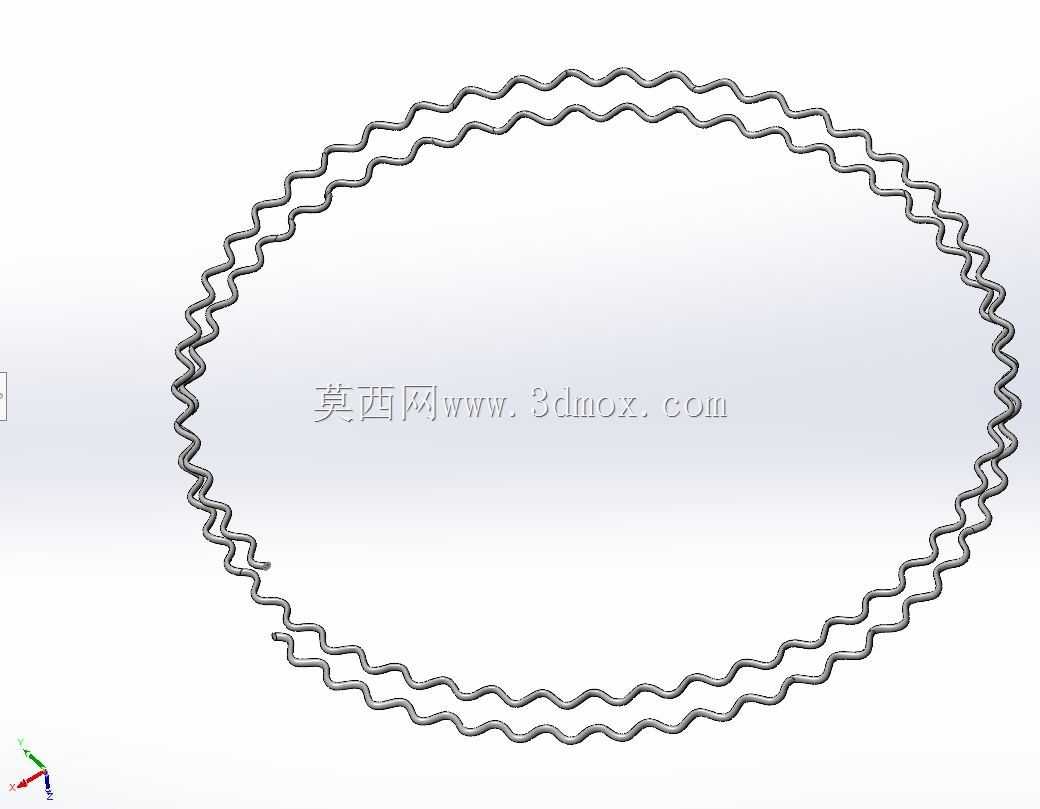

　　结构设计上，它没有采用普通螺旋弹簧的等距圆形簧丝绕制思路，而是把扁平金属带材预先压制成连续波浪形态，再沿圆周方向螺旋盘绕成接近闭合的环形。每一圈带材上均匀分布数十个连续波峰与波谷，相邻层的波峰在自由状态下存在轴向错落，当受到轴向压紧载荷时，所有波峰同步发生弹性弯曲变形，载荷通过每一层波形结构均匀分散，不会出现局部应力集中。和同外径、同自由高度的普通圆柱压簧相比，它的轴向刚度曲线更平缓，在允许的压缩行程范围内，预紧力波动幅度非常小，哪怕装配公差出现上下浮动，作用在配合零件上的轴向力也不会出现陡增或陡降，这一点对光学镜组、精密轴承这类对预紧力敏感的部件格外重要——预紧力过大会增大转动摩擦、加剧磨损甚至卡滞，预紧力不足则会出现间隙晃动，平缓的刚度特性刚好把工作载荷锁定在合理区间。

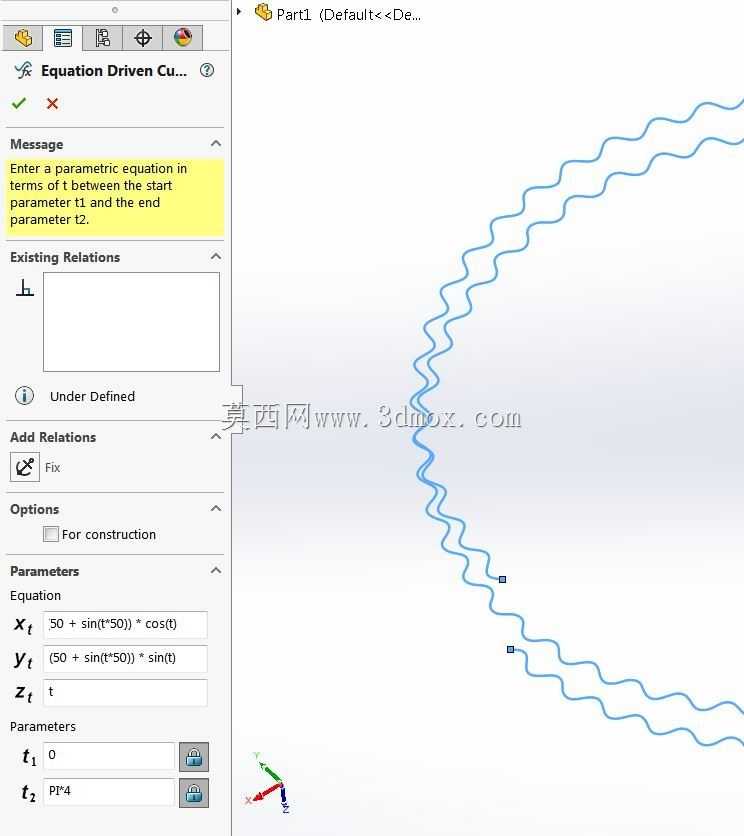

　　建模思路上，这类异形弹性件无法用普通的螺旋线扫描直接生成，核心是建立沿圆周方向延伸的参数化轨迹：先定义环形中径作为基础圆周半径，再叠加沿轴向周期性起伏的正弦波形分量，把螺旋升角、波形周期数、波形振幅、带材厚度、带材宽度、总盘绕圈数全部设置为可调整的参数。调整中径参数可以直接适配不同规格的安装轴径或腔体内孔，改变波形振幅就能调整自由状态下的轴向总厚度，修改波形数量则会直接改变零件整体刚度——波数越多，单个波峰的弯曲力臂越短，相同压缩量下提供的预紧力就越大；波数越少，刚度越软，适配需要低载荷预紧的轻薄塑胶件装配场景。盘绕的首尾端做了平滑收边处理，没有突出的尖锐端头，避免装配过程中刮伤配合零件表面，也防止端头在工作过程中卡入相邻零件的配合缝隙里。

　　安装边界方面，这类零件的径向占用空间完全依托标准挡圈槽设计：装配时先在轴类零件外圆加工出对应宽度的环形凹槽，槽底直径和环体的内径匹配，槽的两侧侧壁承受环体的轴向抵紧力；若是安装在腔体内孔中，则在内孔壁加工内挡圈槽，环体外圆贴合槽底。因为环体本身是螺旋开口结构，装配时可以顺着螺旋开口方向轻微撑开或压缩，无需专门的挡圈钳大力掰动，徒手或用简易工装就能滑入卡槽内，装配难度远低于闭合式刚性挡圈。设计安装槽时需要注意，槽的轴向宽度要略大于环体完全压并时的最小厚度，给弹性变形留出足够行程；槽的侧壁边缘要做小圆角处理，避免硬棱切割波形带材的表面，长期交变载荷下造成应力断裂。选材通常选用弹簧不锈钢或者淬火弹簧钢带，材板厚度根据载荷等级从0.1毫米到0.8毫米区间选取，表面做钝化或抛光处理，在便携设备长期使用过程中既能抗汗液腐蚀，又能维持数千万次循环变形后的弹性不衰减。和传统叠装多片波形弹簧的方案相比，一体式螺旋盘绕的结构不存在多片弹簧之间的错位、摩擦异响问题，工作过程中力值输出更稳定，也省去了多片零件分拣装配的工序成本，非常适合大批量自动化装配的消费电子、通讯组件生产线。
