多自由度空间起重夹持机械臂结构

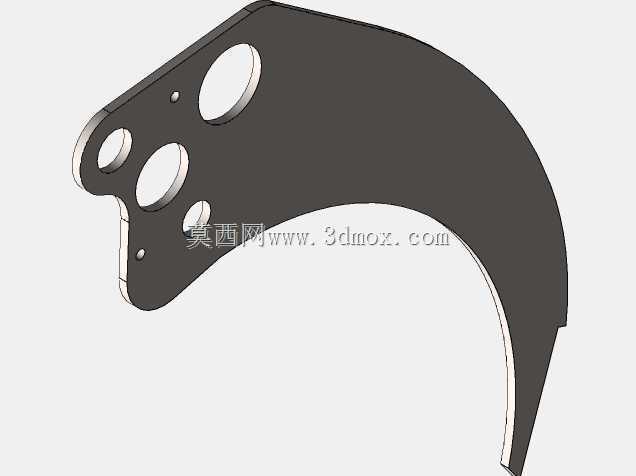

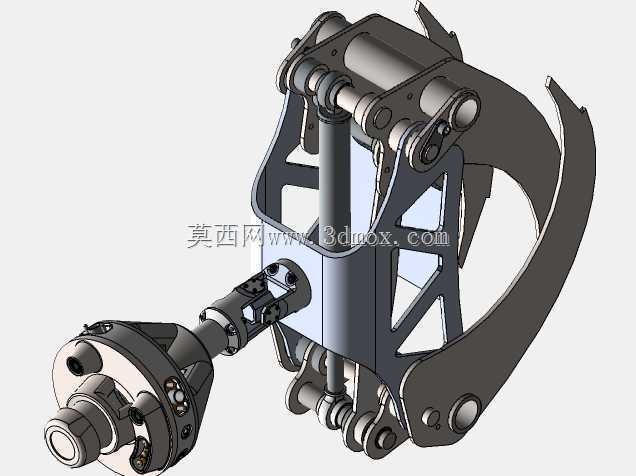

　　这套空间起重夹持机械臂的结构设计，核心面向狭小舱内、异型工位、非固定姿态下的重载物料转运与装夹作业场景，不同于常规地面直臂起重机仅能完成竖直起吊、平面回转的作业逻辑，该结构将夹持执行端、多连杆调姿臂段、回转连接基座整合为一体，可在三维空间内完成臂段俯仰、夹爪开合、末端回转的复合动作，适配空间站舱段设备移装、工业受限空间内重型工件对位、异形构件吊装夹持等常规起重设备无法覆盖的工况。从实际作业用途来看，该结构末端的弧形夹爪可环抱大直径圆柱构件、盘状设备或异型框架件，夹持接触区域预留了防滑衬垫安装位，作业时无需额外捆绑吊索，夹爪闭合后依靠铰接连杆的锁止特性，在起吊拉力作用下可自动产生随载荷增大而提升的夹持正压力，避免重物滑脱；

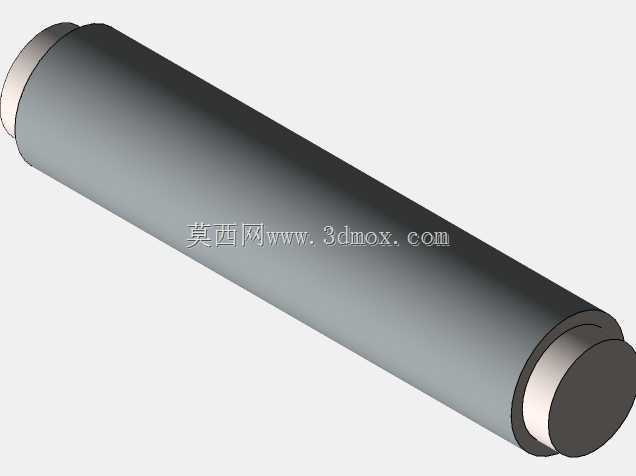

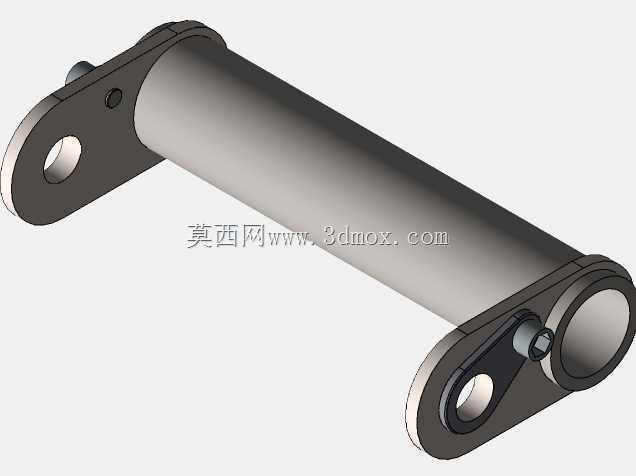

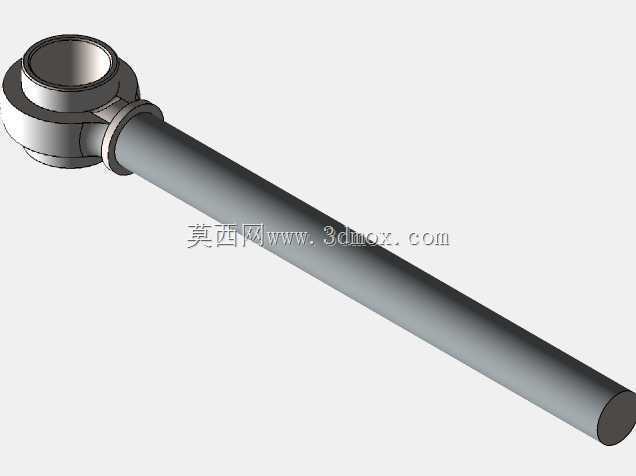

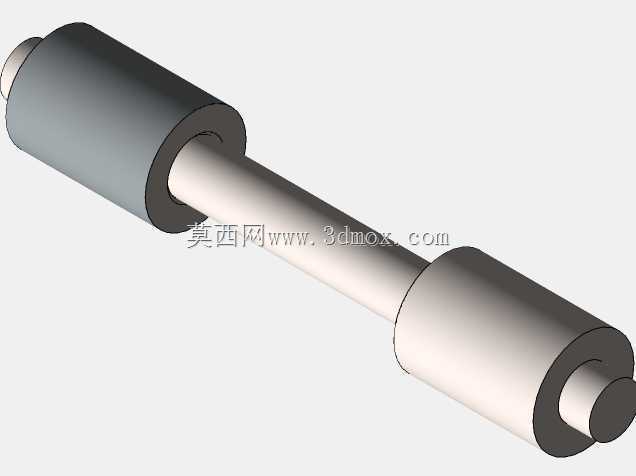

　　臂身中段的框架式立架作为核心承力主体，两侧对称布置的多组铰接耳板分别连接上摆臂、下支撑弧臂与夹爪驱动构件，所有铰接点位均采用销轴贯穿配合，轴端预留轴承安装位与润滑通道，长期往复摆动时可通过定期注脂降低铰接副磨损。设计思路上，整套结构优先遵循对称承力原则，所有受力构件均沿臂身中心面对称布置，起吊载荷可通过两侧连杆均匀分流至基座连接端，避免单侧偏载造成的臂体扭转变形；夹爪部分采用大曲率弧形轮廓，开合行程覆盖较大的工件直径范围，爪尖位置做了收窄导向处理，对位工件时可自动修正小范围的位置偏差，降低吊装对位的操作难度。末端回转连接段采用法兰盘式接口，盘面上均布多组连接螺栓孔，可直接对接起重设备的吊具输出轴、回转驱动盘或者工业机器人的重载腕部，

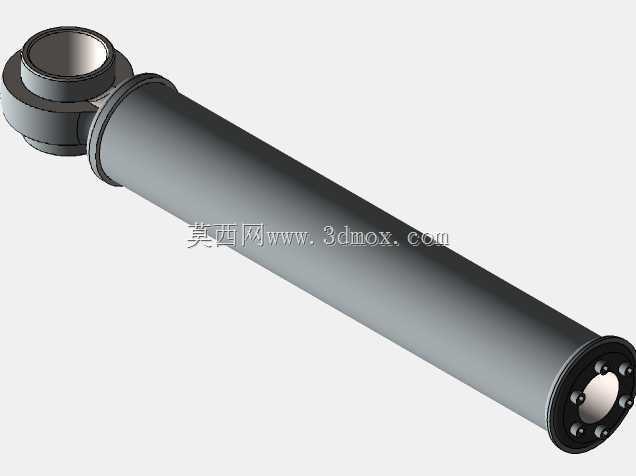

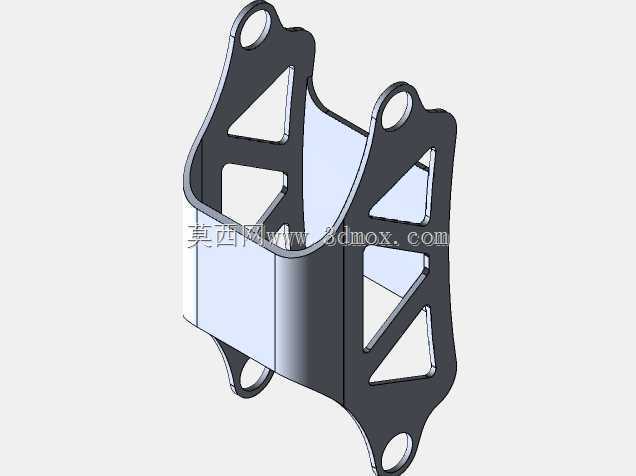

　　接口的止口定位凸台保证了连接同轴度，传递大扭矩时不会出现连接面打滑。从安装边界与尺寸配合逻辑来看，臂身处于收拢状态时，两侧弧形夹爪向内收合，整体横向轮廓尺寸控制在较小范围，可顺利穿过狭窄的设备舱口、工装框架间隙；夹爪完全张开时，两爪尖的跨距满足大直径工件的环抱需求，臂段向上摆起时，夹爪与中段立架之间预留足够的避让空间，不会出现夹爪与臂身结构干涉的问题。中段立架采用镂空桁架式构型，在保证立柱抗弯截面模量的前提下削减了不必要的实体壁厚，整体自重相较实心铸焊臂架降低三成以上，降低了起重设备的无效载荷占比；立架内部的空腔可布设夹爪驱动的液压管路或者传动拉杆，管线全部隐藏在结构内部，作业过程中不会被外物剐蹭拉扯。

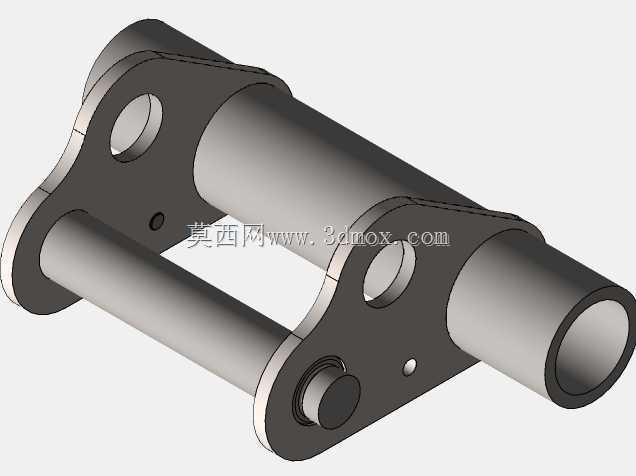

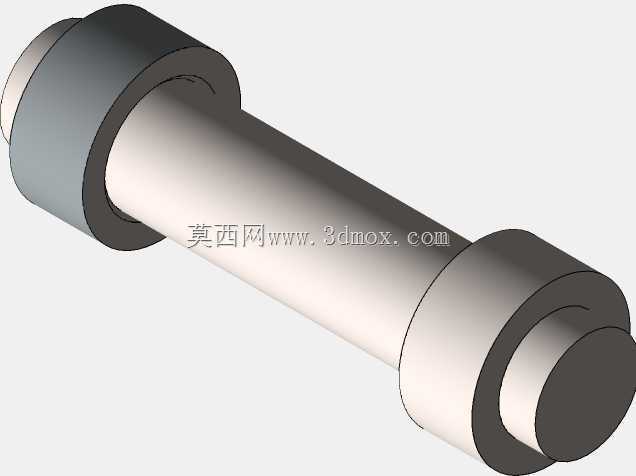

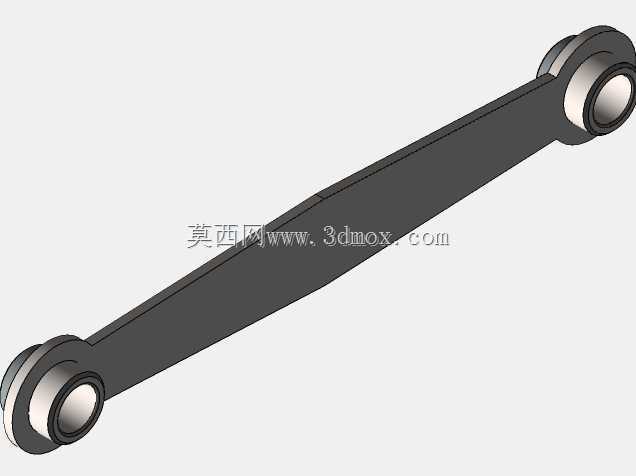

　　各铰接点位的耳板均采用双侧夹板夹持单耳的配合形式，销轴受双剪切面承载，载荷承载能力相较单耳连接提升一倍，耳板拼接位置预留了调整垫片的安装间隙，装配时可通过垫片补偿加工累计误差，保证各连杆动作同步，不会出现两侧夹爪开合不同步、夹持偏斜的问题。末端回转基体侧集成了驱动连接轴，轴段上预留了键槽与锁紧螺纹，可外接旋转驱动单元，带动整套夹持臂绕自身轴线360度回转，吊装完成后可直接调整被吊工件的周向角度，无需人工撬动对位。整套结构的运动校核阶段已完成全行程干涉检查，臂段所有极限摆位下，各构件之间均保留足够的安全间隙，销轴拆装路径无遮挡，后期维护时可直接从外侧打出销轴完成连杆、轴套的更换，无需整体拆解臂架；夹爪内侧的安装面为平面结构，可根据待夹持工件的外形更换弧形衬垫、平口钳块或者V型定位块，适配不同材质、不同外形工件的夹持需求，既可以夹持表面光滑的金属盘件，也可以夹持带框架的异型设备，在受限空间起重作业、特殊工况重物移装场景下，相比传统吊索具具备更高的作业效率与对位精度。
