多孔同轴转接适配器精密结构

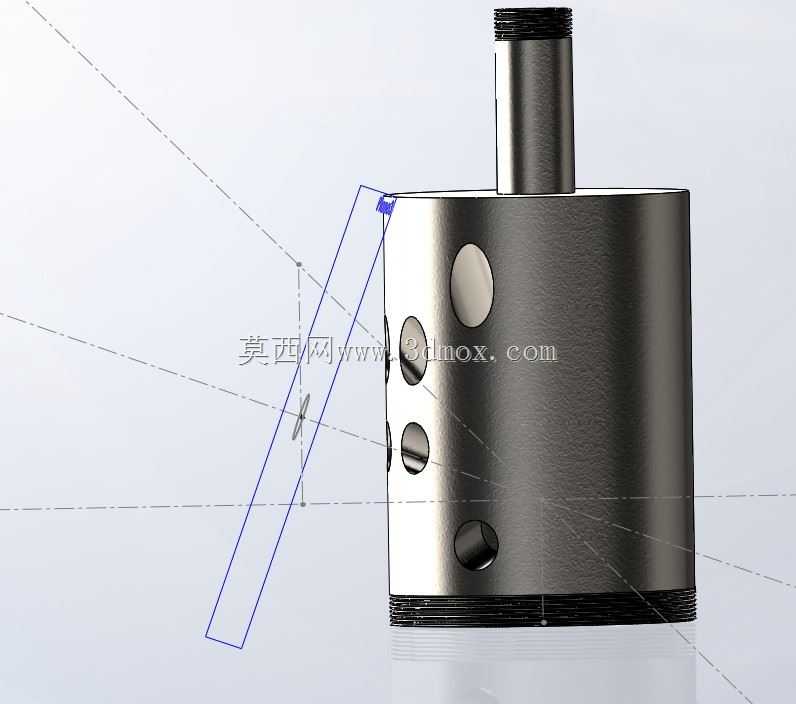

　　这类带多孔腔体的同轴转接件，在通讯链路、流体测试台以及小型实验设备里承担介质分流与接口过渡的作用。主体采用圆柱腔体布局，底部外圆预留连续螺纹段，可直接旋入配套基座或管路接头，安装时无需额外法兰，靠螺纹端面压紧密封垫即可完成固定，轴向定位依靠台阶面贴合，径向由螺纹副自动对中，现场拆装效率较高。顶部伸出的细颈管同样加工外螺纹，用来对接上游管线或信号线缆，细颈与主腔体之间做了平滑过渡圆角，避免截面突变带来的应力集中，在承压工况下能降低转角处开裂风险。

　　腔壁上分布的多组径向通孔并非随意排布，建模时先按圆周阵列确定周向角度，再沿轴向分层错开，相邻孔位在周向上保留足够实体筋宽，保证钻孔后筒体仍有足够刚性。这些孔位可作为侧向支路接口，接入传感器、支管或者调节销钉，部分孔口做了沉台处理，方便装入密封圈或堵头，不用的支路直接封堵即可，同一壳体就能适配不同支路数量的测试需求。开孔边缘在三维里全部倒出小圆角，一方面去除机加工毛刺，另一方面减少流体在孔口处的涡流滞留，用于气路或液路时压损更平稳。

　　设计阶段先以主腔体轴线为基准建立中心轴，底部螺纹大径、筒体外径、顶部细颈外径依次按同轴约束搭建，保证所有回转面的同轴度公差可控。筒体壁厚结合孔径大小核算，径向钻孔后剩余最小壁厚满足承压要求，避免孔与孔之间、孔与内腔之间壁面过薄。底部螺纹段长度覆盖基座连接厚度，旋合后端面留有适当余量，顶部细颈高度根据对接接头的旋合深度设定，既保证连接可靠，又控制整体轴向尺寸，避免在紧凑设备内部与周边部件干涉。

　　实际选型布置时，需先确认主腔体安装位的径向空间，筒体外圆要预留扳手拧紧的操作间隙，侧向孔位朝向要对应支管走线或走管方向，安装前可按阵列角度旋转壳体，让支路接口对准相邻元件。顶部细颈对接上游管路时，螺纹处配合密封带或密封圈，底部与基座之间加装端面密封垫，多支路同时启用时，各孔外接元件的载荷尽量对称分布，避免单侧偏重长期作用使螺纹连接松动。

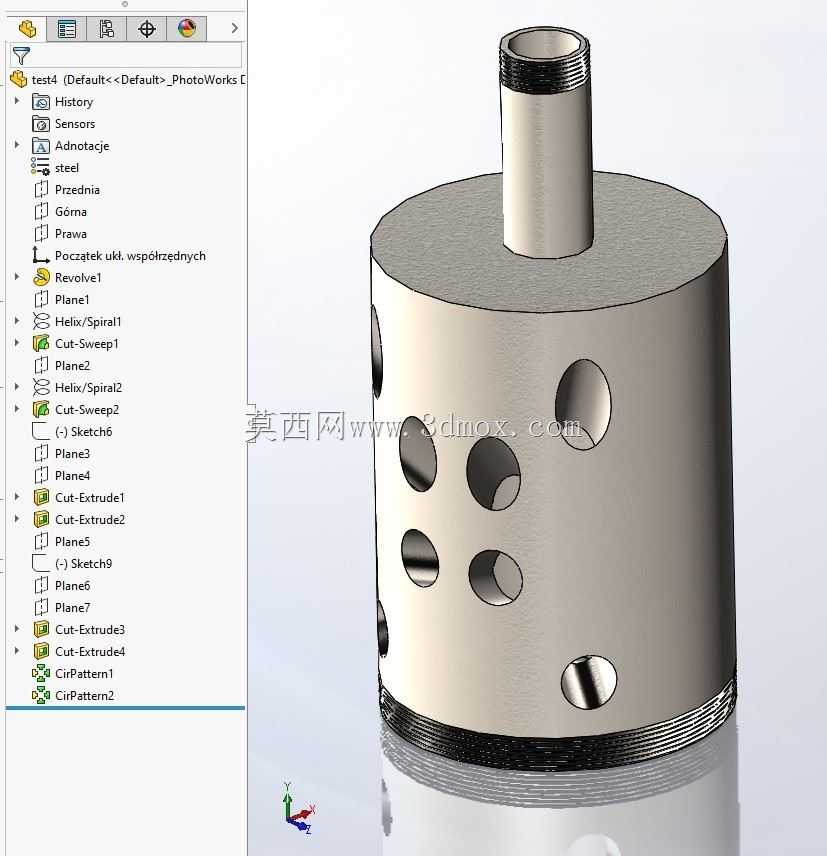

　　建模过程中，回转主体通过旋转特征生成，内外螺纹按标准牙型绘制或采用装饰螺纹标注，径向孔先绘制单组草图再做圆周阵列，分层孔位通过不同基准面控制轴向高度，开孔后统一添加边缘圆角。腔体内部为中空结构，既减轻零件自重，也为介质流通或线缆穿接提供通道，内壁与顶部细颈内孔贯通，流道走向简洁无死角。整体结构没有复杂曲面，全部特征以车削和钻孔工艺即可完成，加工成本低，互换性强，在通讯转接、实验台管路分流、小型设备介质分配等场景中都能稳定使用。结构设计兼顾了连接强度、密封可靠性与支路扩展灵活性，圆柱外形占用空间规整，便于在密集排布的设备机柜或测试架内批量安装。
