空间起重机多级伸缩臂桁架结构

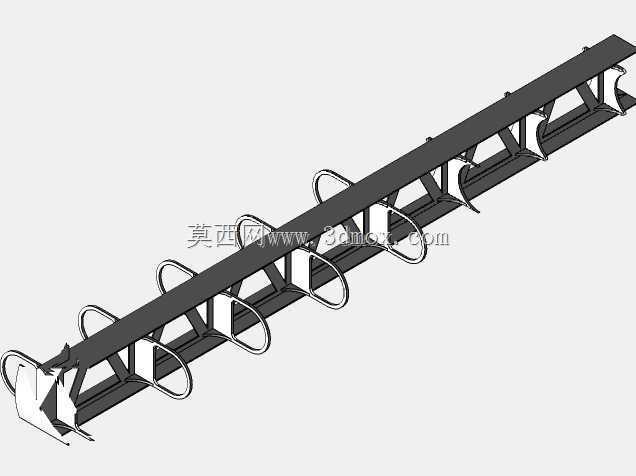

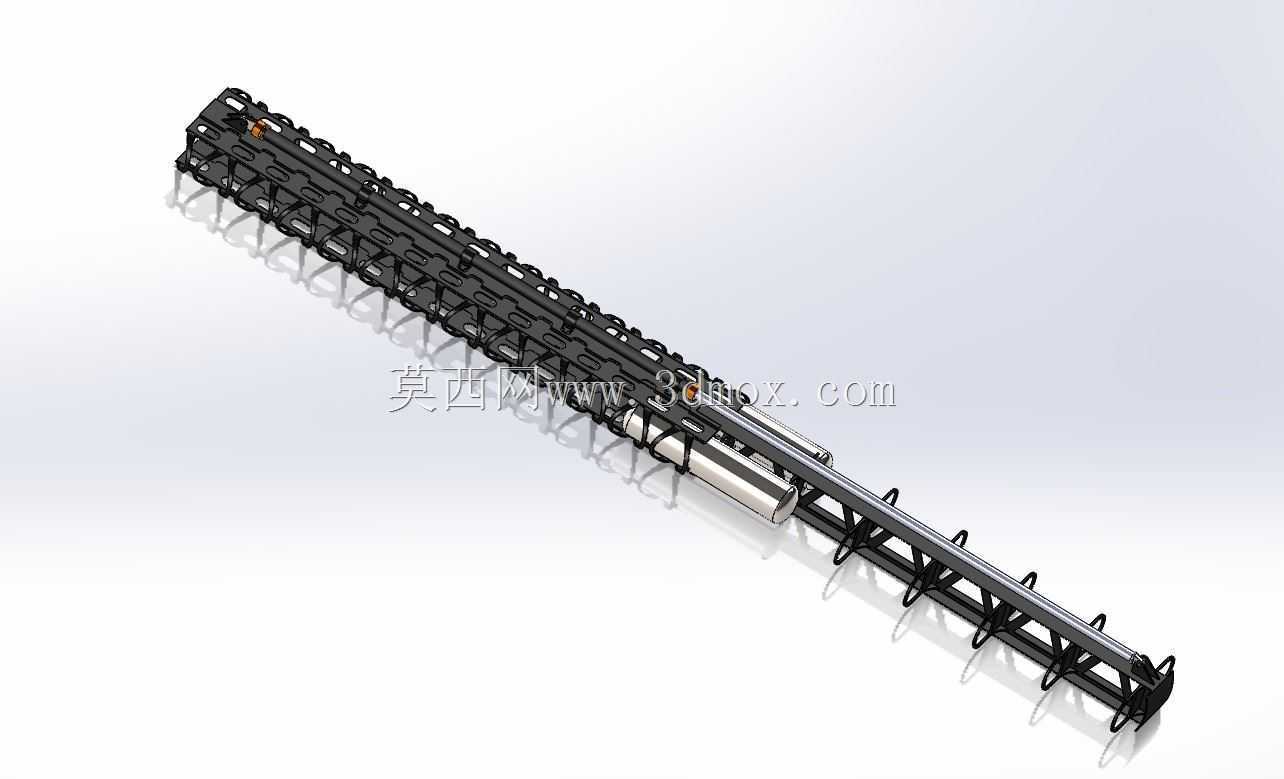

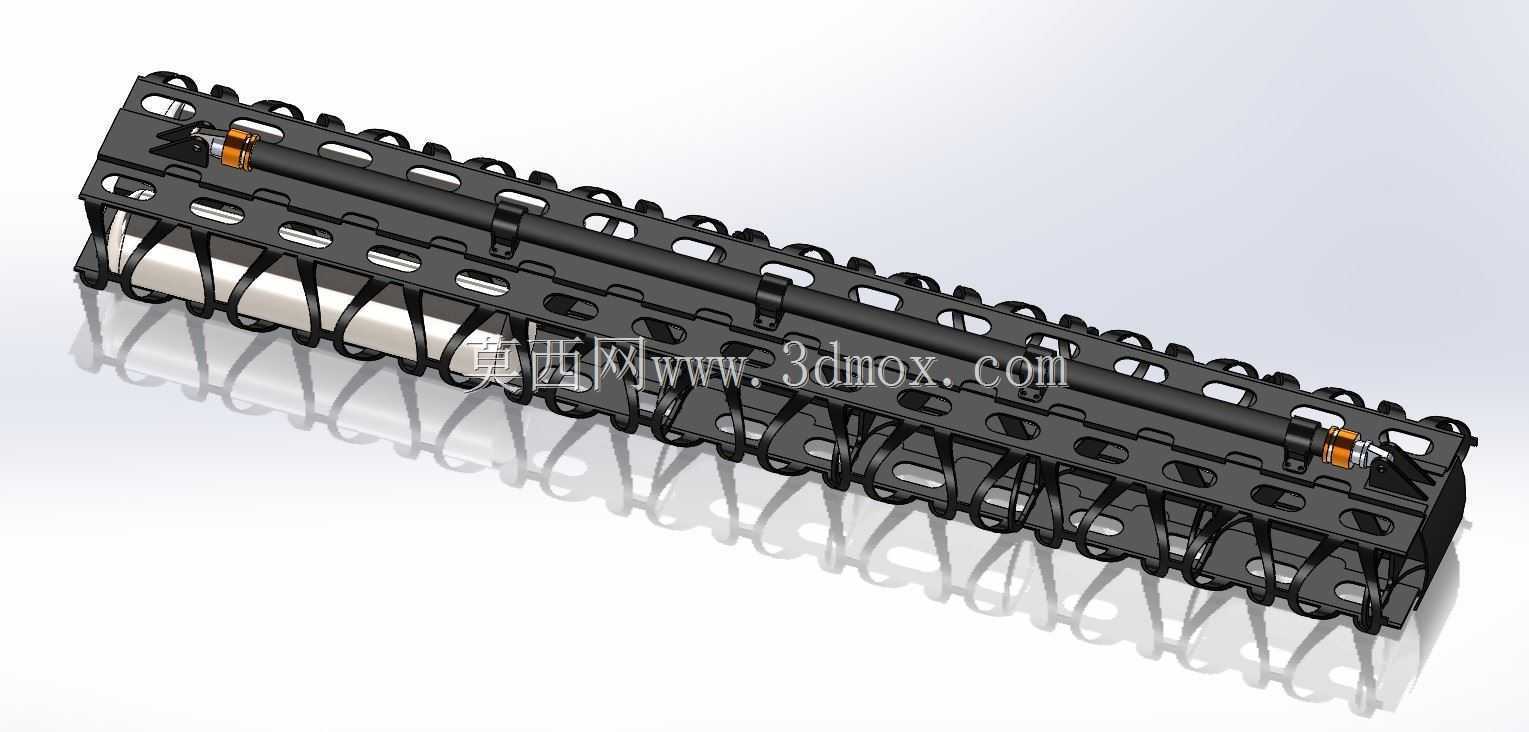

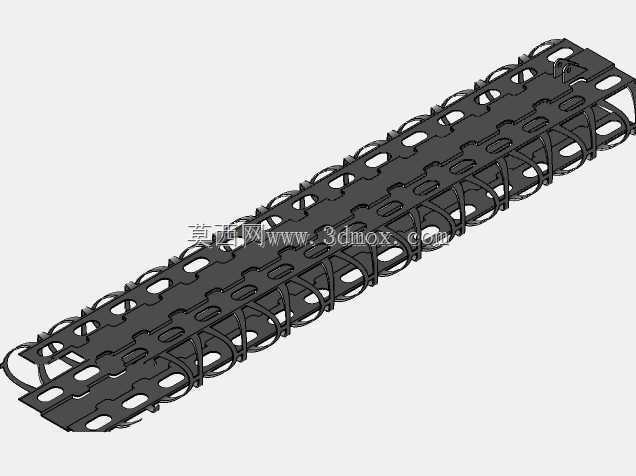

　　这套臂架结构面向空间在轨吊装、舱外载荷转运以及地面大跨度窄通道起重场景设计，整体采用多级嵌套桁架式布局，区别于传统实心箱型伸缩臂，在保证抗弯抗扭刚度的前提下大幅降低结构自重，适配对自重敏感的高空、航天发射配套以及狭小厂区起重作业需求。臂体主承力部分采用镂空格构式设计，上下弦杆与腹杆按受力梯度排布，受拉压载荷较大的臂根区域腹杆加密，臂端载荷较小区域适当放大杆系间距，在三维建模阶段逐段校核不同伸距下的挠度与应力分布，避免材料冗余。臂节之间配置导向滑移副，嵌套间隙经过严格控制，既保证多节臂顺畅伸缩不卡滞，又能限制臂节间的横向窜动，承受侧向偏载时不会出现局部扭转变形。臂架底部沿长度方向布置伸缩驱动油缸与同步传动构件，

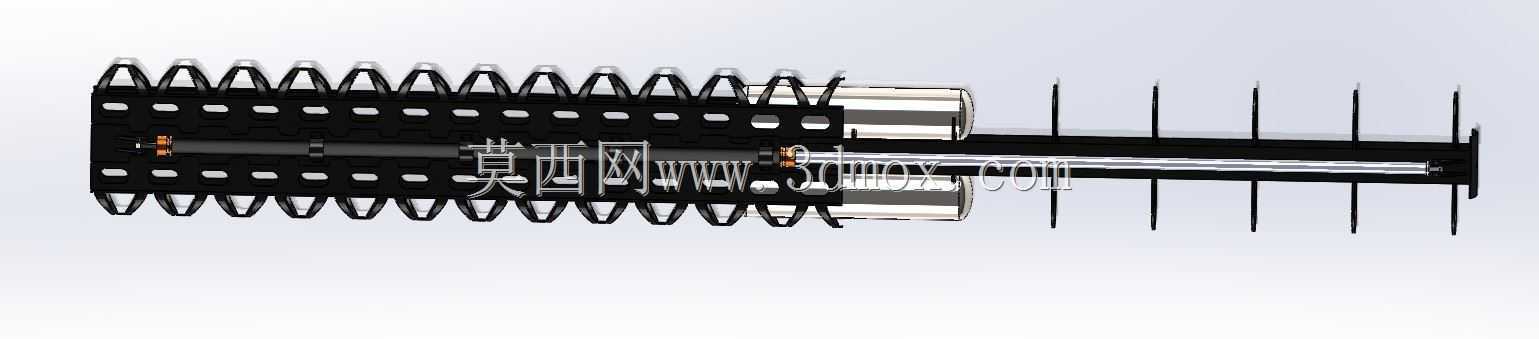

　　油缸铰点位置经过多轮迭代优化，全伸状态下油缸推力曲线平缓，不会出现臂段启动瞬间载荷突增的问题；臂架侧面预留管路走线槽，液压油管、传感线缆可沿槽内固定，伸缩过程中管线随臂节同步弯折收拢，不会出现拉扯剐蹭。从安装边界来看，臂根设置标准铰接法兰，可直接对接起重机转台的变幅铰点，铰接孔位、配合面公差均按通用起重设备接口规范设计，无需额外改造转接座即可完成装配；臂端预留吊具安装接口，可适配吊钩、电动葫芦、专用工装吊具等不同属具，接口端面定位销与螺栓孔的位置度在建模时已做装配干涉校验，现场换装无需二次配焊。结构外形为细长条状，收缩状态下整体长度紧凑，可收纳在设备转台侧边，不会超出运输车辆的宽度限界；全伸状态下长细比经过稳定性校核，

　　额定作业半径内臂端挠度控制在允许范围，格构式的镂空结构风阻远低于封闭箱型臂，户外大风环境下作业风载偏摆更小。设计过程中针对每一节臂的搭接长度做了参数化关联，任意调整单节臂长度、截面尺寸时，腹杆排布、导向块位置、铰点坐标都会同步更新，方便后续针对不同额定起重量、不同作业伸距的需求快速衍生改型。臂架上所有镂空减重孔的位置都避开了主应力传递路径，不会在孔边出现应力集中，节点处杆系交汇均做圆弧过渡处理，减少焊接结构的应力集中风险。整套结构既可以作为空间特种起重设备的主作业臂，也可简化改型用于地面高空作业车、消防云梯、狭长隧道内的轻型起重装置，杆系的模块化拆分设计也方便分段加工、运输，现场拼接时每段臂节都设置对位标记，装配效率远高于整体焊接式大臂。
