软垫家具用指式快装连接构件

　　这套连接构件主要面向软垫家具的部件装配场景，常见于沙发扶手、靠背模块、软包侧框、床体分段框架以及需要现场快速拼合的板式软垫结构。软垫家具在运输时往往不适合整体出厂，体积大、包覆材料易受压变形，金属或木质内骨架也会增加包装和搬运难度；将框架拆分为若干模块，在用户现场完成连接，是家具行业里比较成熟的做法。该构件正是围绕这种“分体制造、现场拼合”的需求展开，外形借鉴手指穿插对位的方式，通过两侧基座与一根长连接销形成稳定约束，使两个相对独立的家具模块在装配后能够承受日常使用中的拉、压、剪切和轻微扭转。

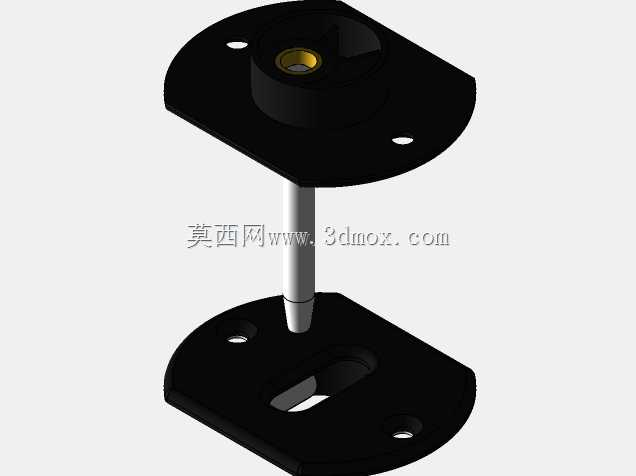

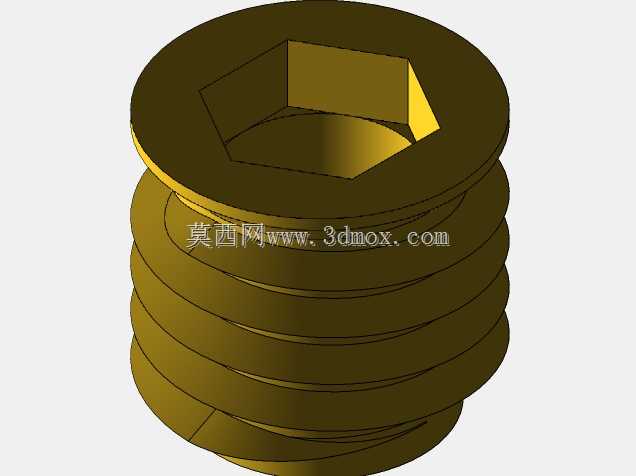

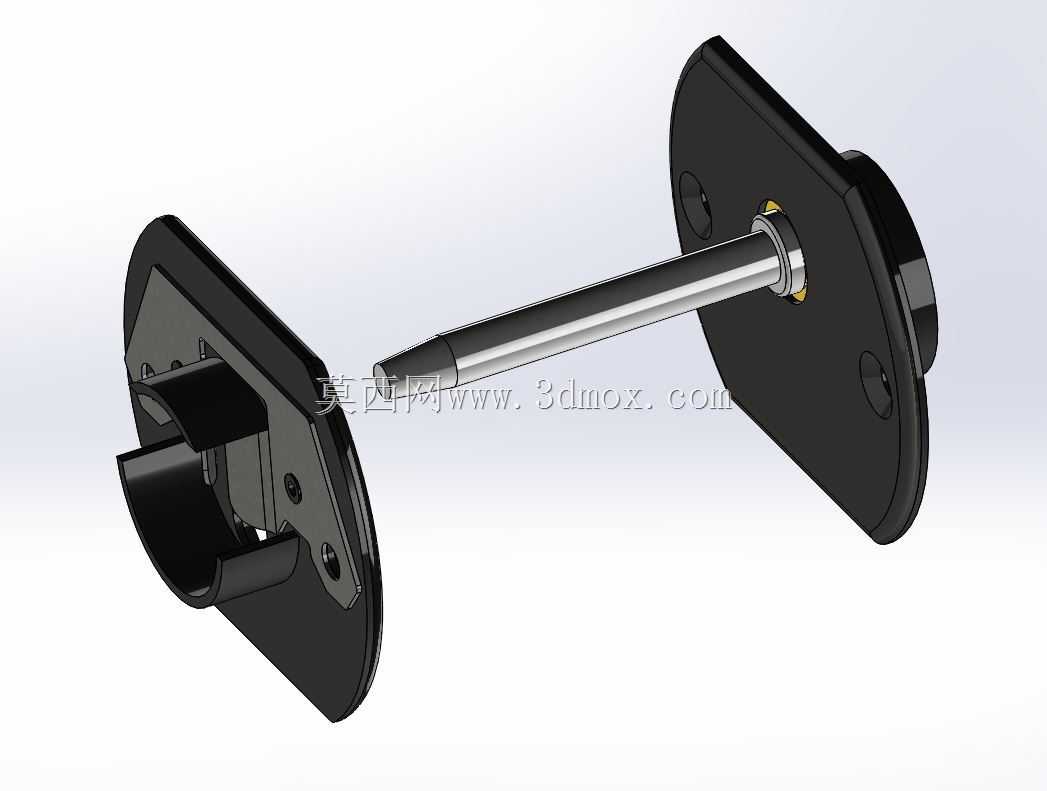

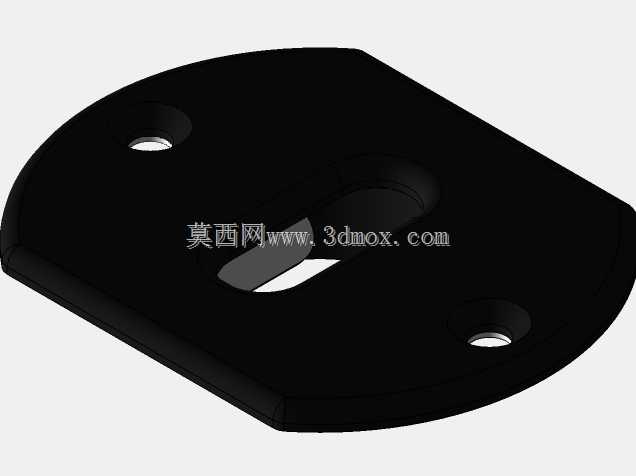

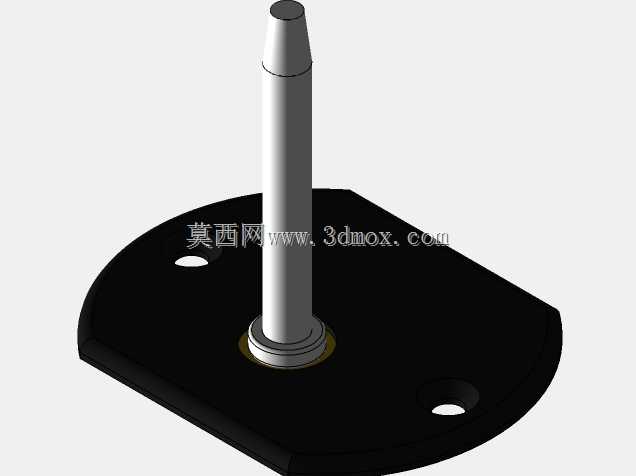

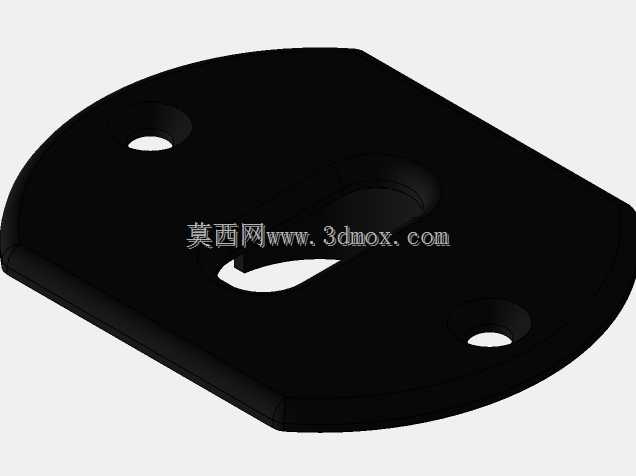

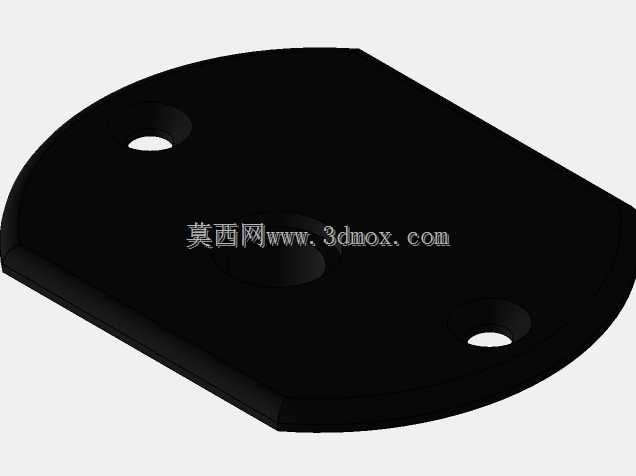

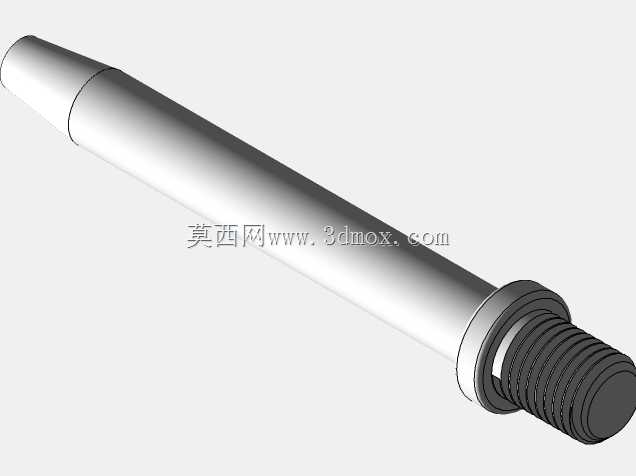

　　从结构组成看，构件分为左侧夹持基座、右侧承靠基座以及中间的金属连接销三部分。两侧基座均采用近似圆角矩形的板状外形，轮廓边缘做了圆滑处理，避免在海绵、布料或皮革包覆层内部形成尖锐顶痕。基座外侧设置有与家具骨架配合的定位面和卡扣式容纳腔，内侧则预留连接销通过的孔位。左侧基座的开口结构具有导向和夹持作用，能够在装配初期接纳连接销端部，并借助包覆件后方的木质或金属框架承担载荷；右侧基座的孔位周围设置衬套和小尺寸限位件，使连接销在穿入后不易径向晃动。金属销杆表面光洁，端部带有锥度，插入时可自动修正两模块之间的小幅错位，降低现场工人对孔的难度。

　　实际安装时，两个基座分别固定在待连接家具模块的骨架端面上。基座背面的弧形卡口可卡在圆管、矩形管或预埋木方附近，再通过螺钉、铆钉或焊接辅助板与骨架形成连接。由于软垫家具外部通常包裹海绵和面料，连接件并不直接外露，因此外形设计重点不在装饰，而在隐藏安装、避免凸点和保证受力路径清晰。板状基座能够把连接销传递的集中力分散到较大的骨架接触区域，减少局部应力对木质框架或薄壁管件的压陷。销杆贯穿两侧基座后，配合端部衬套、垫圈或卡紧件形成轴向限位，使两个模块在拉开方向上具有明确约束；在垂直于销杆的方向上，基座端面相互贴合，又能抵抗剪切错位。

　　设计思路上，该构件没有采用复杂的多连杆或螺纹拉紧机构，而是把家具装配中最频繁的动作简化为“对准、插入、锁紧”。锥头销杆负责导入，板状基座负责承载，侧向卡口负责防转和初步定位，小型紧固件负责最终限位。这样的结构对加工公差比较友好：即使软垫模块外包覆后存在少量尺寸偏差，只要销杆轴线大致重合，锥端仍能引导插入；基座上的孔位和接触面可吸收一定角度误差，避免现场因孔位轻微偏移而无法装配。对于批量生产而言，基座可采用冲压、注塑或压铸工艺成型，销杆采用标准圆棒加工，衬套和卡件可选用通用五金件，有利于控制制造成本并便于维修更换。

　　从安装边界看，设计时需要重点校核三个尺寸关系：一是基座板面对家具骨架外缘的距离，需保证海绵和面料包覆后不会被金属边缘顶出明显痕迹；二是连接销有效长度与两模块拼合间隙的匹配，销杆既要穿过两侧受力孔位，又不能过长而刺穿另一侧软包或占用扶手内部空间；三是基座卡口宽度与骨架管料、木方尺寸的配合，过松会导致模块晃动，过紧则会增加预装难度。孔位轴线应尽量通过两模块连接面的剪切中心，避免销杆长期承受偏载。对于沙发扶手与座框这类高负载位置，还应在基座后方增加加强板或把螺钉布置在木纹顺向区域，使连接力不依赖单一薄壁件。

　　在使用性能上，这种指式连接结构适合需要反复拆装的家具产品。搬运时可拔出或松开限位件，将扶手、靠背、侧框分离；到达现场后重新插入销杆即可恢复整体刚度。相比完全依赖木榫和螺钉的连接方式，它对人工经验依赖更低，装配动作直观，也减少了反复拧紧螺钉造成的木牙松动。构件的黑色板件与银色销杆形成清晰的功能分区，板件承担面接触和分散载荷，销杆承担轴向定位与剪切传力，衬套则降低孔壁磨损。若应用于高频拆装的展会沙发、公寓家具或模块化休息区，可进一步对销杆表面做硬化处理，并在基座孔内嵌入耐磨衬套，以提升多次插拔后的定位精度。

　　三维建模时，应将两侧基座作为独立子件处理，保留背板、卡口、加强筋、螺钉过孔、销孔和边缘圆角等特征；连接销需要单独表达锥端、杆身、台阶面以及末端卡环或螺母位置。装配体中应建立销杆与孔位的同轴约束、基座贴合面的重合约束，并检查插拔行程中是否与海绵腔、骨架管或面料固定钉发生干涉。工程出图时需标注基座外形包络、孔中心高、卡口开口尺寸、销杆直径与有效插入深度，同时给出装配后两模块之间允许的角度和位置偏差。这样在结构评审、样品试装和批量采购时，既能看清连接件本身，也能判断它在软垫家具骨架中的真实安装边界。
