电路板载LM317T线性调压散热模组

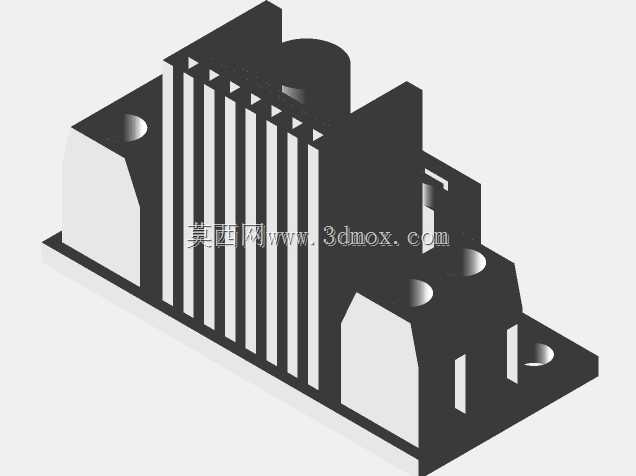

　　在小功率线性电源、实验台供电板以及工控模拟前端里，LM317T这类三端可调稳压器几乎是绕不开的器件。它把整流滤波后的不稳定直流，按外接电阻分压设定成稳定输出电压，给传感器基准、运放供电、小功率执行回路提供干净电源。真正落到板子上，工程师最先处理的往往不是调压公式，而是散热与安装边界——TO-220封装在压差大、负载电流上来后，结温会迅速爬升，所以配套散热片的尺寸、朝向、固定方式直接决定整板能不能长期稳定工作。这个模型把稳压器本体、立式鳍片散热片以及电路板安装区域作为一个装配体来还原，结构关系比较完整。散热片采用底板加竖直平行鳍片的形式，底板贴合器件封装背面，鳍片沿板面竖向展开，利用板卡内部自然对流通道把热量带走；

　　两侧和端部预留的圆孔用于螺钉固定，既可以把散热片压合在器件上，也能在需要时通过支架把整个组件约束在板边，避免振动环境中引脚承受额外弯矩。从建模思路看，这类组件不能只画一个芯片方块。TO-220封装的塑封体、金属散热 tab、三个引脚的伸出位置，以及散热片底板与 tab 的贴合面，都需要按实际装配层级表达。模型中散热片底板承担热传导界面，鳍片部分通过增加与空气接触面积降低热阻；鳍片间距不能一味做密，自然对流条件下过密反而阻碍空气上升，在开放式电路板里通常要兼顾散热面积和风道阻力。端部异形轮廓和开孔则反映了真实装配件的避让逻辑：靠近电容、接线端子或板边连接器时，散热片不能无限制外扩，必须切掉干涉区域，同时保留足够螺钉操作空间。

　　安装边界上，要重点核对三个方向。垂直板面方向，散热片高度决定了板卡上方净空，若设备内部有上盖、线束或相邻板卡，这个高度就是硬约束；沿引脚排列方向，散热片宽度不能压到周边焊盘和走线，尤其输入、输出端旁路电容往往紧贴器件布置；垂直鳍片方向，则要考虑螺钉头、螺母或绝缘片的厚度。LM317T的金属 tab 通常与输出端存在电气连接，实际装配中常在器件与散热片之间加导热绝缘垫，模型虽然主要表达几何外形，但在结构评审时必须把这层垫片厚度和绝缘套占用空间计入，否则装配后容易出现贴合不实或电气间隙不足。功能特性上，LM317T属于可调正电压输出稳压器，依靠输出端与调整端之间的基准电压建立工作点，外接两只电阻即可设定输出电压。它内部集成过热保护、

　　限流保护和安全区补偿，但这些保护不意味着可以忽略散热；当输入输出压差乘以负载电流得到的耗散功率超过散热路径能力时，器件会反复进入热保护，表现为输出跌落或波动。散热片的作用就是把结到环境的热阻压下来，让器件在额定负载下仍处于合理结温区间。也正因如此，板级布局时通常把它放在板边或通风路径上，输入端电容靠近引脚，输出端电容贴近负载回路，调整端电阻的接地走线避免混入大电流压降。从应用场景看，这种带散热片的调压组件常见于教学实验电源、小型控制板、电机驱动前级供电、继电器接口板以及老设备改造板。不同场景对外形约束差别很大：敞开式机柜可以容忍较高鳍片，靠烟囱效应散热；密封盒内则需要降低高度，甚至把热量通过绝缘垫片导到金属外壳上。模型里板载安装孔和散热片轮廓的表达，便于在三维布局阶段检查与电解电容、功率电阻、接线端子的相对位置，也能用于导出干涉检查和装配示意。对于结构设计人员，拿到这类模型后应先确认器件封装与散热片材料厚度，再核对螺钉规格、弹簧垫圈或卡簧形式；若采用卡装方式，要保证塑封体不受侧向挤压。对于电气设计人员，则可结合热阻参数估算温升，把散热片高度、鳍片长度和板上通风条件联系起来，而不是孤立选择一个“看起来够大”的散热器。整体来看，这个装配体的价值不在于复杂曲面，而在于把电子器件、散热结构和电路板安装关系放在同一空间下表达清楚，让线性电源模块在选型、布局和装配验证时少走返工弯路。
