吨桶与油桶物料搬运码垛工作站设计

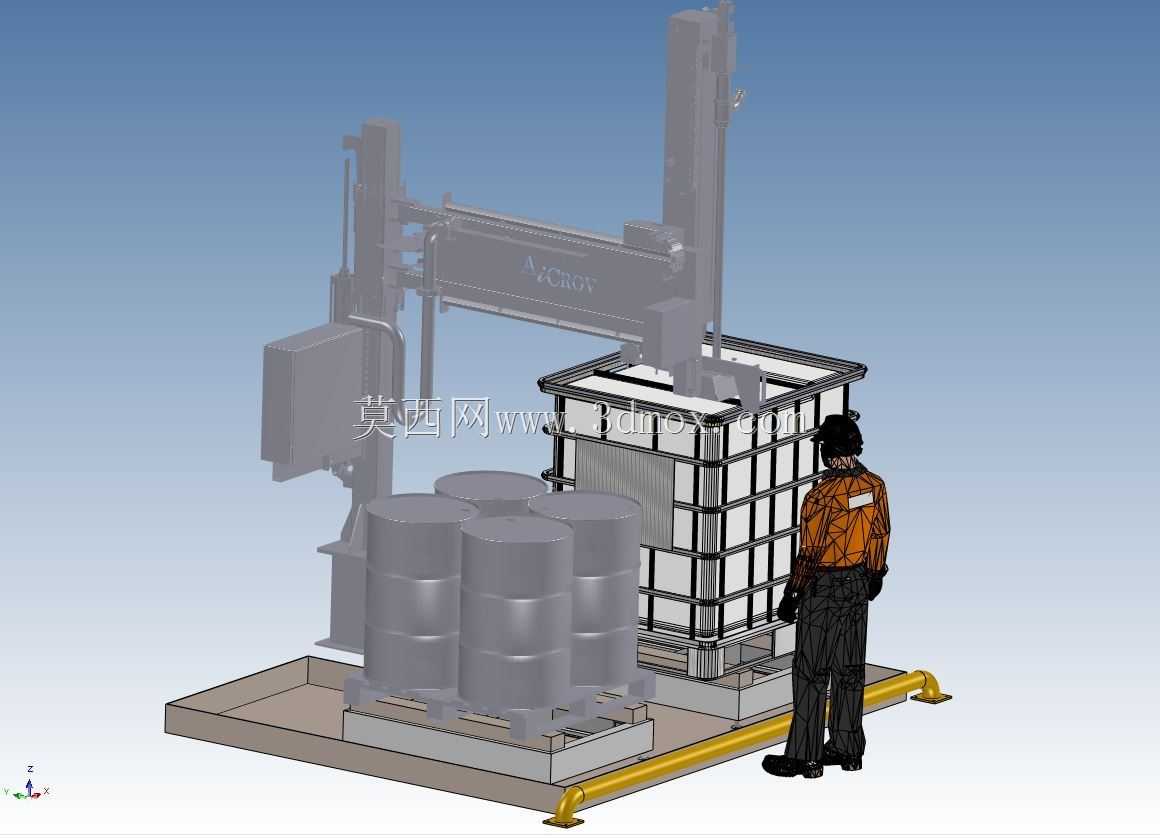

　　这套三维设计方案针对化工、粮油、危化品仓储等场景的散装流体物料周转需求搭建，核心解决标准IBC吨桶与200L钢制油桶的拆垛、转运、堆码作业痛点，替代传统人工配合叉车的高风险作业模式，适配车间内原料入库、产线上料、成品出库等多个流转环节。从整体布局来看，工作站采用落地式安装的多轴机械手作为核心执行单元，机械手立柱固定在混凝土预埋基座上，基座与地面的连接螺栓孔位预留了20mm的调节余量，可抵消现场地面平整度误差带来的安装偏差，基座旁预留的走线槽可容纳机械手动力线缆、信号线缆以及末端执行器的气路管路，避免管线外露被周转物料剐蹭。机械手的水平行程覆盖整个托盘放置区与物料暂存区，垂直行程满足三层油桶叠放、两层吨桶堆码的高度需求，

　　作业半径边界处设置了黄色安全警示护栏，护栏与机械手最大运动轮廓的安全距离预留了150mm，防止人员误入作业区间发生碰撞风险。工作站的物料承载平台采用防滑花纹钢板焊接制作，平台表面设置了与标准川字托盘匹配的定位挡块，挡块高度为80mm，可在机械手抓取物料时限制托盘位移，平台一侧铺设的黄色输送管路为气动系统的主供气管道，管道沿平台边缘布置，每隔500mm设置一个管卡固定，管路接口处预留了快插接头，可快速对接末端执行器的气动夹爪。在末端执行器的设计上，方案兼顾了吨桶与油桶两种物料的抓取需求，夹爪内侧粘贴了10mm厚的丁腈橡胶垫，既可以增大抓取摩擦力，又能避免夹爪刚性接触刮伤桶身漆面或造成桶体变形，夹爪的开合行程可通过气缸调节，

　　适配直径580mm的标准油桶与12001000mm规格的吨桶框架，抓取力设置了过载保护阈值，当夹持力超过桶身允许的侧向压力时，系统会自动停止夹合动作，防止夹坏桶体造成物料泄漏。设计过程中特意将操作人员的站位设置在机械手作业半径外的安全区域，站位旁设置了急停按钮盒，按钮盒高度距地面1200mm，符合人体工程学操作高度，操作人员可在安全位置完成物料确认、作业启动、异常停机等操作，无需进入机械手运动范围。方案中还考虑了不同物料的混合作业需求，机械手的运动路径可通过示教器快速切换，当处理油桶码垛作业时，夹爪可切换为单桶或双桶抓取模式，双桶抓取时两个夹爪的中心距与托盘上油桶的摆放间距完全匹配，可一次性完成两个油桶的抓取与放置，提升作业效率；

　　当处理吨桶作业时，夹爪张开至最大行程，卡住吨桶的金属框架横梁完成抓取，抓取点设置在吨桶框架的加强筋位置，避免抓取时框架变形。整个工作站的地面安装边界控制在35003000mm范围内，可直接适配大多数生产车间的现有通道布局，不需要对车间地面进行大规模改造，设备进场后仅需完成基座固定、气路电路对接即可投入使用，机械手的底座高度设置为300mm，可避免地面清扫时的积水溅入底座内部损坏电气元件。在细节设计上，机械手的小臂处设置了管线包导向支架，可将末端执行器的气路、信号管线规整固定在支架上，避免机械手往复运动时管线反复弯折造成疲劳损坏，管线包的弯曲半径设置为管线直径的8倍以上，符合气动管线与电缆的最小弯曲半径要求，延长管线使用寿命。物料暂存区的地面承载能力按照满载物料的1.5倍安全系数设计，可同时容纳两个满载托盘的物料存放，暂存区边缘设置了100mm高的挡边，可防止托盘被意外碰撞时滑出暂存区域。这套方案的三维建模过程中，所有标准件均采用实际生产中的通用规格，比如连接螺栓、气缸、气动接头、输送管道等部件的尺寸参数都与市面常用工业配件完全匹配，结构设计人员可直接基于该模型进行工程图转化，不需要重新核对标准件尺寸，能大幅缩短项目的设计周期，也方便后续设备加工组装时的配件采购与替换。
