多工位辊式成型机三维结构设计

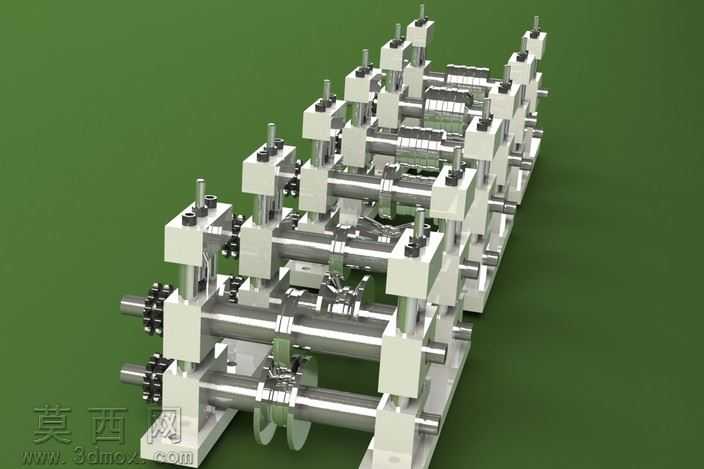

本模型为多工位辊式成型机的三维设计成果，采用专业三维建模软件完成全参数化构建，整体结构经过严谨的装配干涉校验，可直观呈现设备的运行逻辑与装配关系。模型渲染阶段采用哑光金属材质模拟机架与辊轴的加工质感，搭配深绿色背景突出设备的立体层次，各部件的倒角、螺纹孔、定位销等细节特征均完整还原，符合实际机械加工的工艺要求。从结构设计来看，该成型机采用多组平行排布的辊压单元沿物料输送方向依次排列，每组单元由立式支撑立柱、上下平行布置的成型辊轴、轴承固定座、调节锁紧机构组成，支撑立柱采用方块式模块化设计，既保证了整体机架的结构刚性，又可根据成型工艺需求灵活增减辊压工位，适配不同规格产品的成型工序。上下辊轴通过高精度轴承座固定在立柱上，可通过立柱上的调节机构调整辊缝间距，满足不同厚度物料的辊压成型需求，辊轴端部设计有传动连接结构，可外接动力系统实现多辊同步驱动，保证物料输送与成型过程的速度匹配。设计思路上，该设备针对包装环节的片材连续成型需求开发，摒弃了传统单工位成型的间歇式工作模式，通过多组辊型的渐进式施压，让物料在连续输送过程中逐步完成塑形，有效提升了成型工序的生产效率，同时模块化的辊组设计可快速更换不同型面的辊轴，实现多规格产品的快速换产，降低了设备的改造成本。模型中所有紧固件、定位件均采用标准件库调用，符合机械设计的通用规范，各运动部件预留了合理的装配间隙，可直接用于后续的工程图导出、运动仿真模拟以及生产加工参考，能够帮助设计人员快速理解辊式连续成型设备的结构原理，为同类包装成型设备的开发提供可靠的三维参考依据。
