半自动皮带输送包装作业设备结构设计

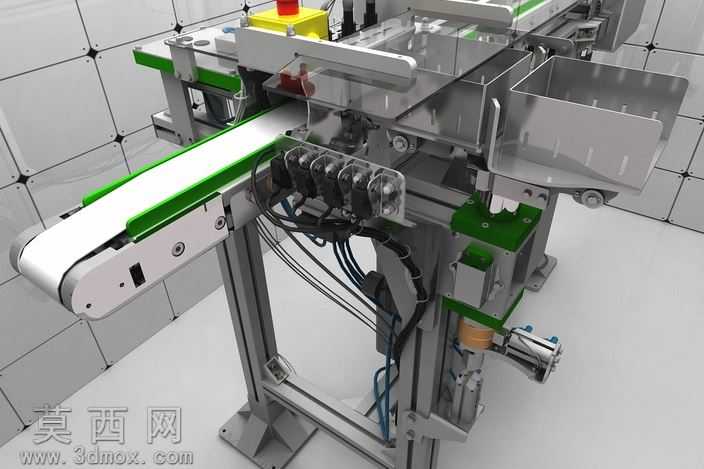

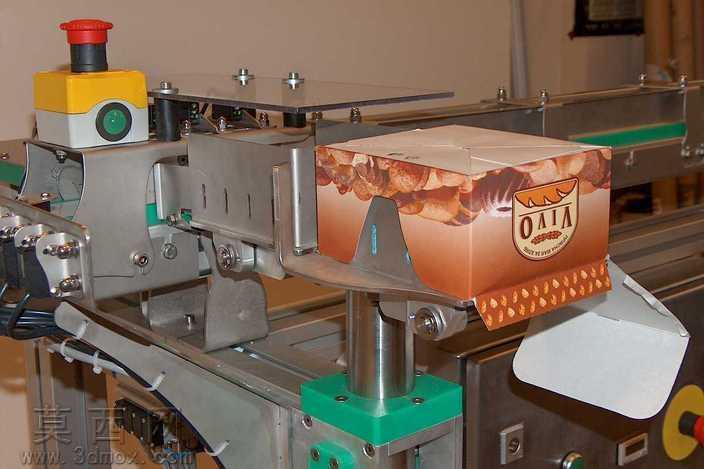

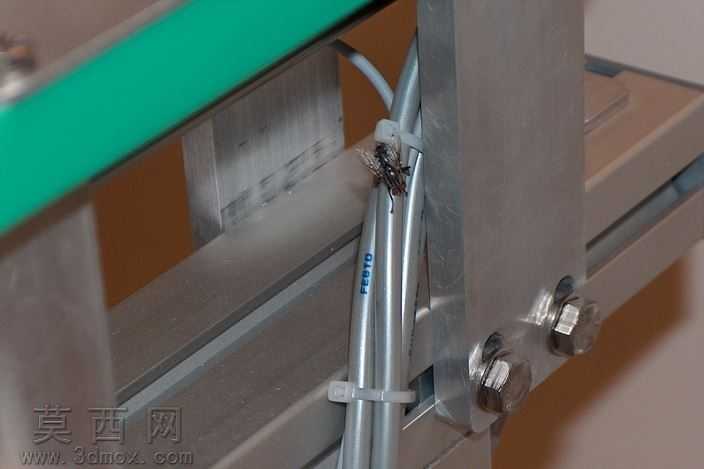

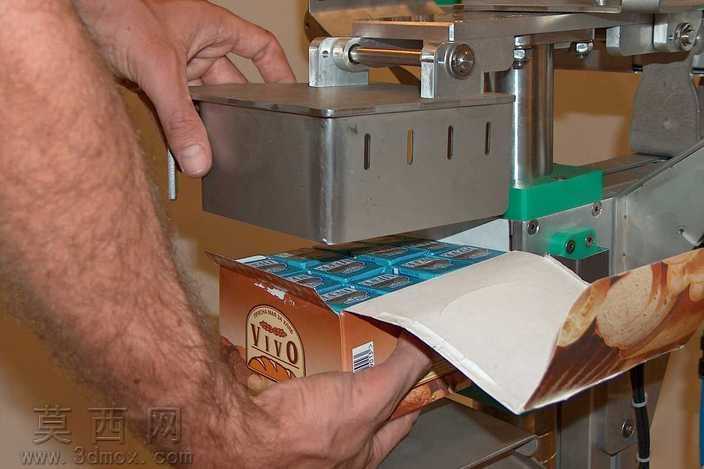

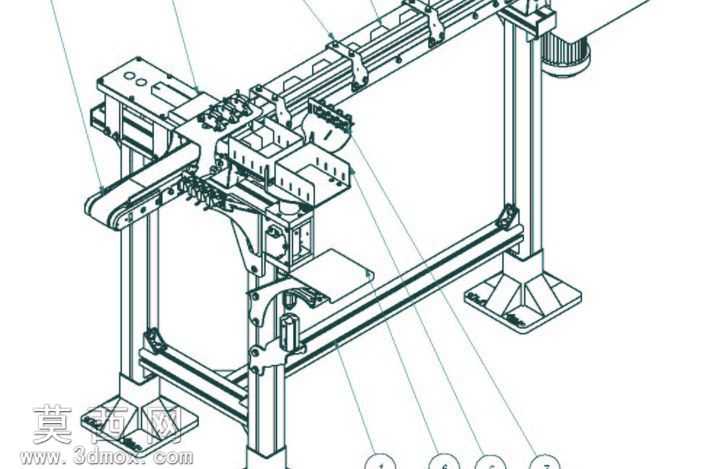

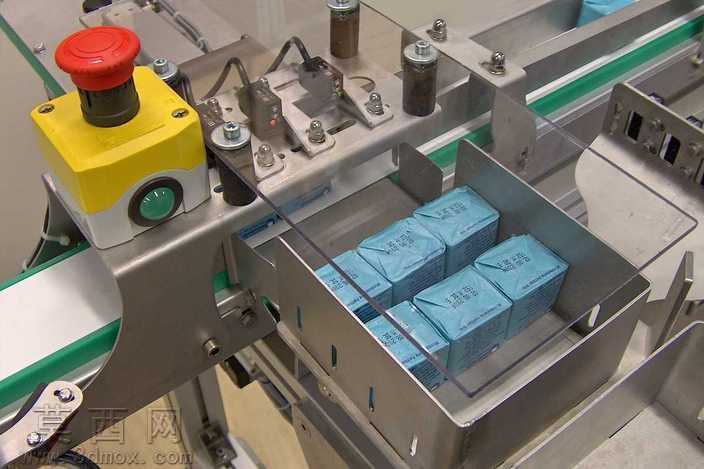

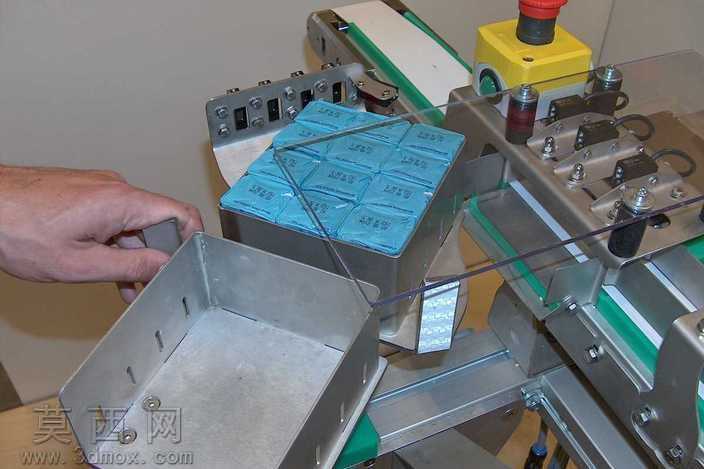

本作品为半自动包装作业设备的三维设计成果，整体采用模块化建模思路完成全结构搭建，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉校验，确保各运动部件的运行路径无冲突。设备主体以铝型材搭建支撑框架作为承载基础，框架表面做了阳极氧化质感的材质赋予，呈现出工业设备常用的哑光银灰金属质感，结构连接处的角件、紧固螺栓都做了精细化建模，还原真实工业装配的细节特征。输送单元采用平皮带输送结构，皮带两侧设置绿色导向挡边，对应材质分别赋予白色哑光橡胶、绿色工程塑料的材质属性，皮带下方的承托托板、端部的驱动辊筒、张紧调节结构都完整还原，驱动端配套的传动轮、走线槽内的控制线缆也逐一建模，线缆采用黑色柔性材质渲染，还原真实设备的布线状态。设备的执行作业单元集成了物料定位、分装导向结构，上方设置透明亚克力防护挡板，赋予高透亚克力材质并添加轻微的反光与折射效果，清晰展现内部的作业工位结构，工位旁的急停控制按钮采用红色蘑菇头造型，搭配黄色底座，色彩区分明确符合工业安全设计规范。侧边设置的金属集料料斗采用不锈钢材质赋予，添加细微的拉丝纹理效果，还原钣金加工的金属质感，料斗与框架的连接固定件、底部的出料导向结构都做了完整呈现。设备底部配置可调节支撑脚杯，可实现设备水平度的调节，对应脚杯的橡胶防滑垫、调节螺纹结构都做了细节刻画。整体渲染采用工作室柔光打光方案，多角度展现设备的结构布局，各部件的材质区分清晰，金属件的冷硬质感、塑料件的哑光质感、橡胶件的柔韧质感、透明件的通透质感都得到准确呈现。设计过程中充分考虑半自动设备的人机操作需求，预留了充足的人工操作空间，各功能模块拆分合理，既保证了包装作业的输送、定位、集料功能完整性，也兼顾了设备后期维护的拆装便利性，整体结构紧凑，布局合理，可作为中小型包装作业工位的设备设计参考方案。
