双轴蜗轮蜗杆减速传动机构

　　这套双轴蜗轮蜗杆传动结构，主要面向需要在紧凑空间内完成大速比减速、双路动力输出或联动进给的机械装备场景。在小型自动化产线、回转工作台、调姿机构、轻载起重装置以及一些非标专用设备里，往往不希望采用多级平行轴齿轮箱那种横向铺开的布局，而是要求动力从侧向输入后，在一个相对封闭的箱体内完成方向转换与扭矩放大，同时保留两根可独立或协同工作的输出轴，这类结构正好能满足布置上的约束。

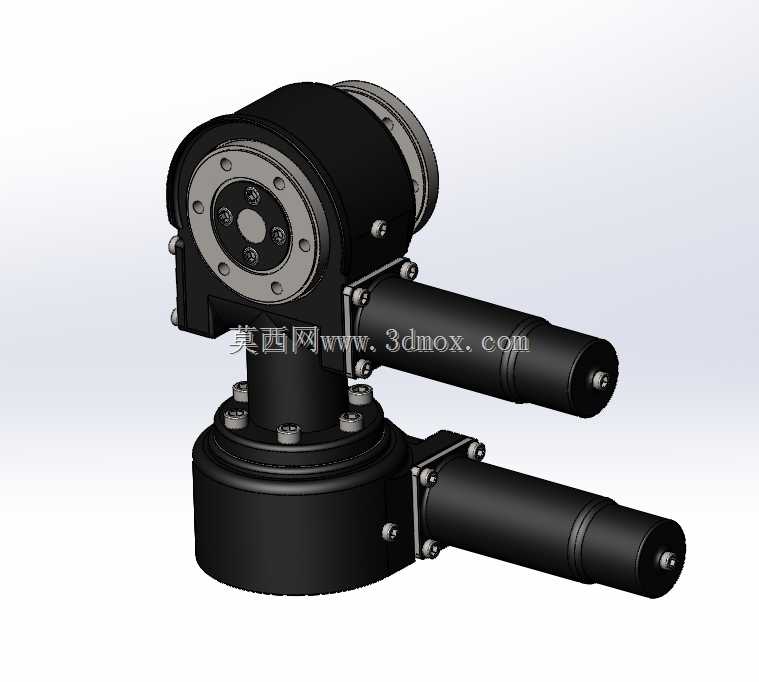

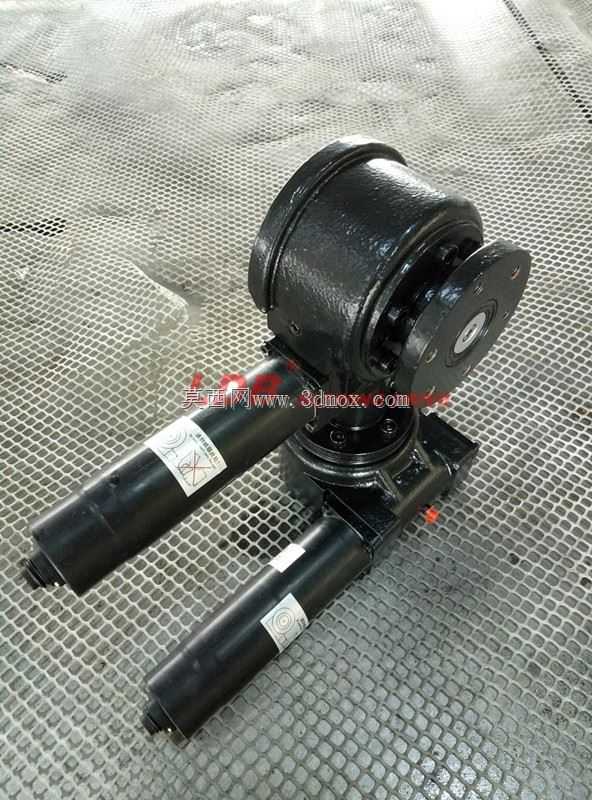

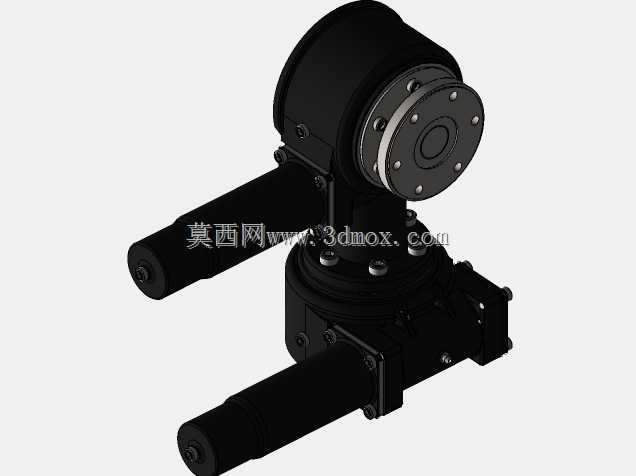

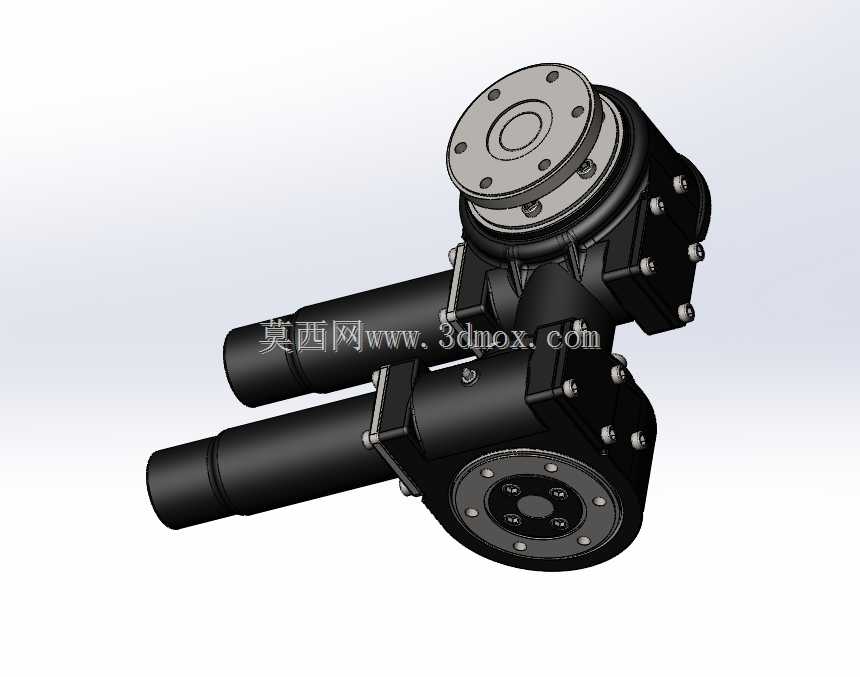

　　从实际用途看，蜗轮蜗杆副的核心价值在于单级即可获得较大传动比，并且输入轴与输出轴呈空间交错布置，能够把电机或手动驱动端的高速旋转转换为低速、大扭矩输出。模型中上下两组带圆筒状输入/连接段的传动单元，通过中部箱体和法兰结构组合在一起，形成双轴布置。每一路都可以承担减速、换向或锁止辅助功能；在需要缓慢驱动负载、防止反向冲击，或者希望利用蜗杆传动自锁倾向维持位置的场合，这种方案比单纯采用直齿轮减速更省空间。

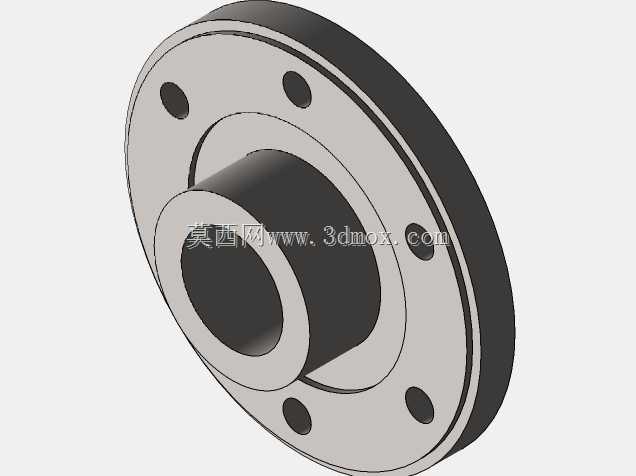

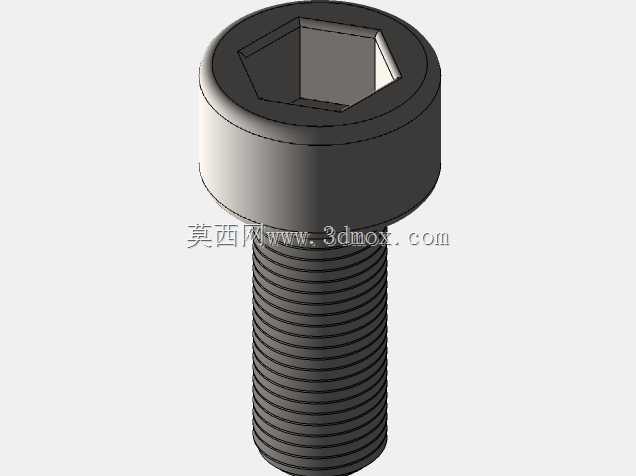

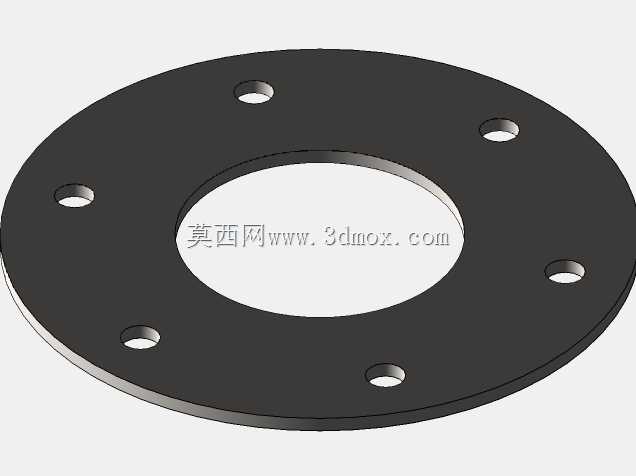

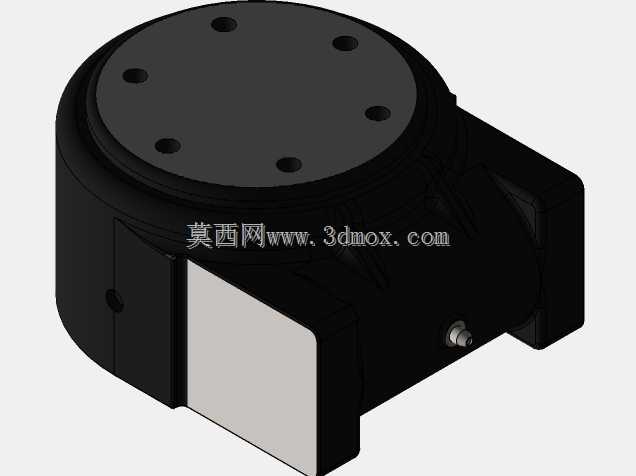

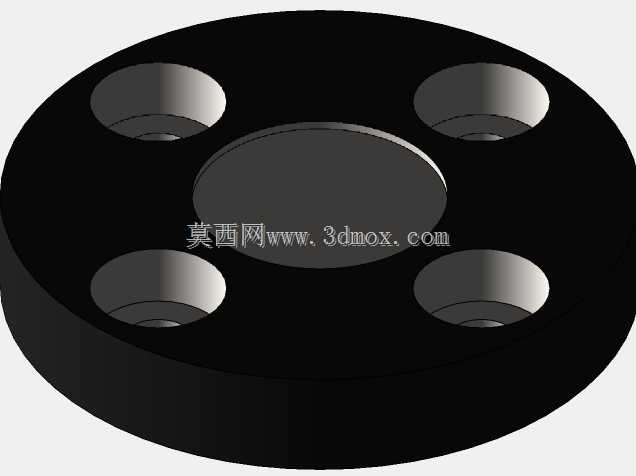

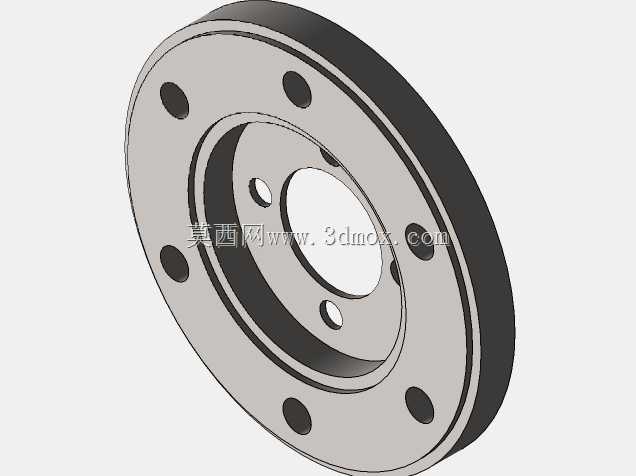

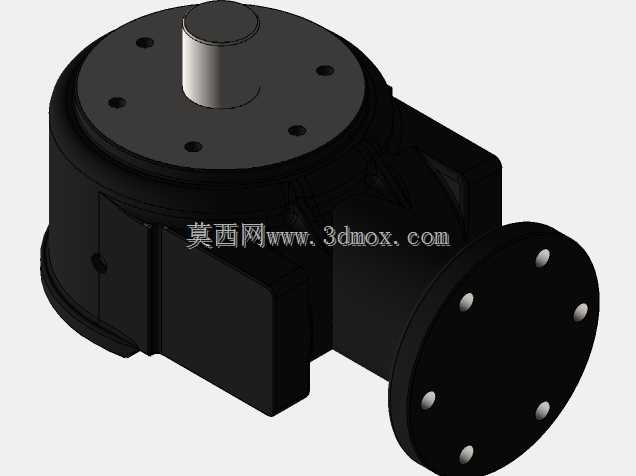

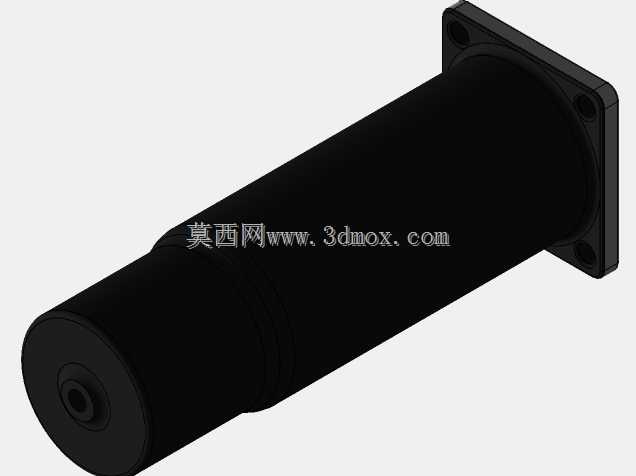

　　结构设计上，圆形端盖处可以看到沿圆周分布的紧固螺钉，用于固定轴承座、蜗轮端盖或限位盖板，保证箱体内部啮合副与支承件的轴向位置。箱体外侧保留了多个螺栓连接点和凸台，既方便装配检修，也为轴承、油封、挡圈等标准件预留了安装位置。两根横向伸出的圆筒轴段带有端部连接结构，可与联轴器、手轮、驱动电机或外部执行件相连；下部基座采用近似圆柱的壳体形式，能够容纳主蜗轮、轴承和润滑腔，并通过底部法兰面承担整机定位。

　　建模时需要重点处理蜗杆与蜗轮的中心距、轴线交错角、齿面啮合包络以及箱体孔系同轴度。蜗轮蜗杆并非简单按两个圆柱相交处理，蜗轮齿面要围绕蜗杆轴线形成包络，齿宽、喉径和外圆轮廓都应与蜗杆参数匹配；否则在三维装配中容易出现齿面干涉或侧隙不合理。箱体上的轴承孔、端盖止口和输入轴通孔应保持明确的配合关系，法兰螺钉孔要与端盖零件一一对应。对于侧向伸出的轴段，还要考虑轴肩、键槽或锁紧结构，以便在工程细化时传递扭矩。

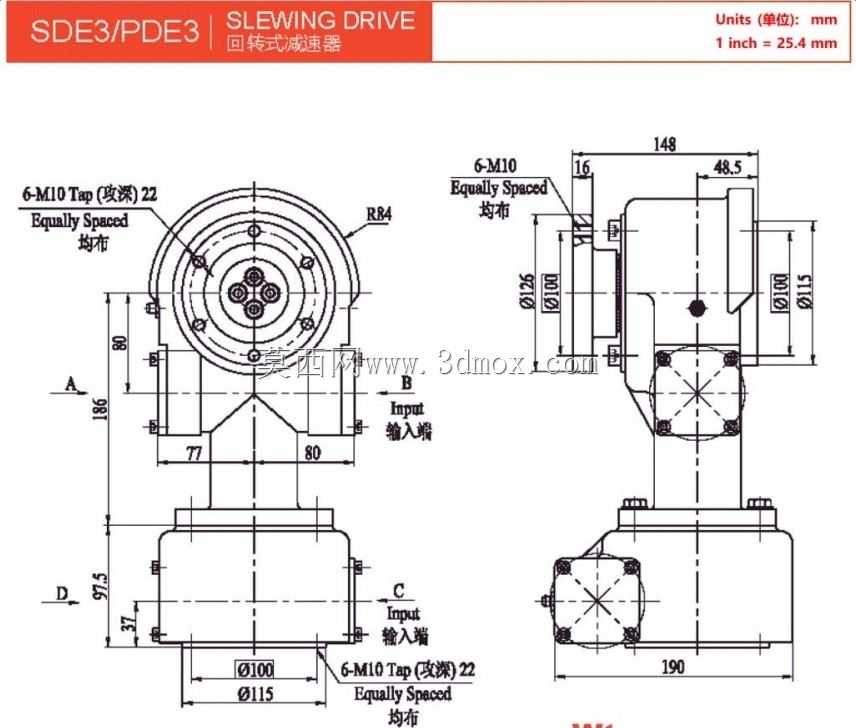

　　外形与安装边界方面，该机构整体呈立式箱体加双侧横向轴段的形态，主体高度集中在中部圆形壳体，宽度则由两根横向圆筒轴段决定。布置设备时，不能只校核箱体本体占位，还要给轴端连接件、驱动元件、拆装螺钉以及蜗轮端盖检修空间留出余量。底部安装面应保证平面度和支撑刚度，若设备运行中存在冲击载荷，需在箱体下方增加加强肋或过渡支座，避免悬臂轴段引起附加弯矩。

　　从选型思路看，这类双轴蜗杆传动适合中低速、间歇工作或对自锁有要求的轻中型负载，不适合长期高速、高效率优先的连续传动场合。设计人员在套用类似结构时，应结合输出扭矩、转速、润滑方式、热平衡和反向驱动需求校核蜗杆导程角、轴承寿命以及箱体强度。三维模型阶段把壳体、端盖、轴系、螺钉和啮合关系完整表达出来，后续工程图拆图、干涉检查和标准件选型都会更顺畅。
