航空涡扇发动机核心机总成结构

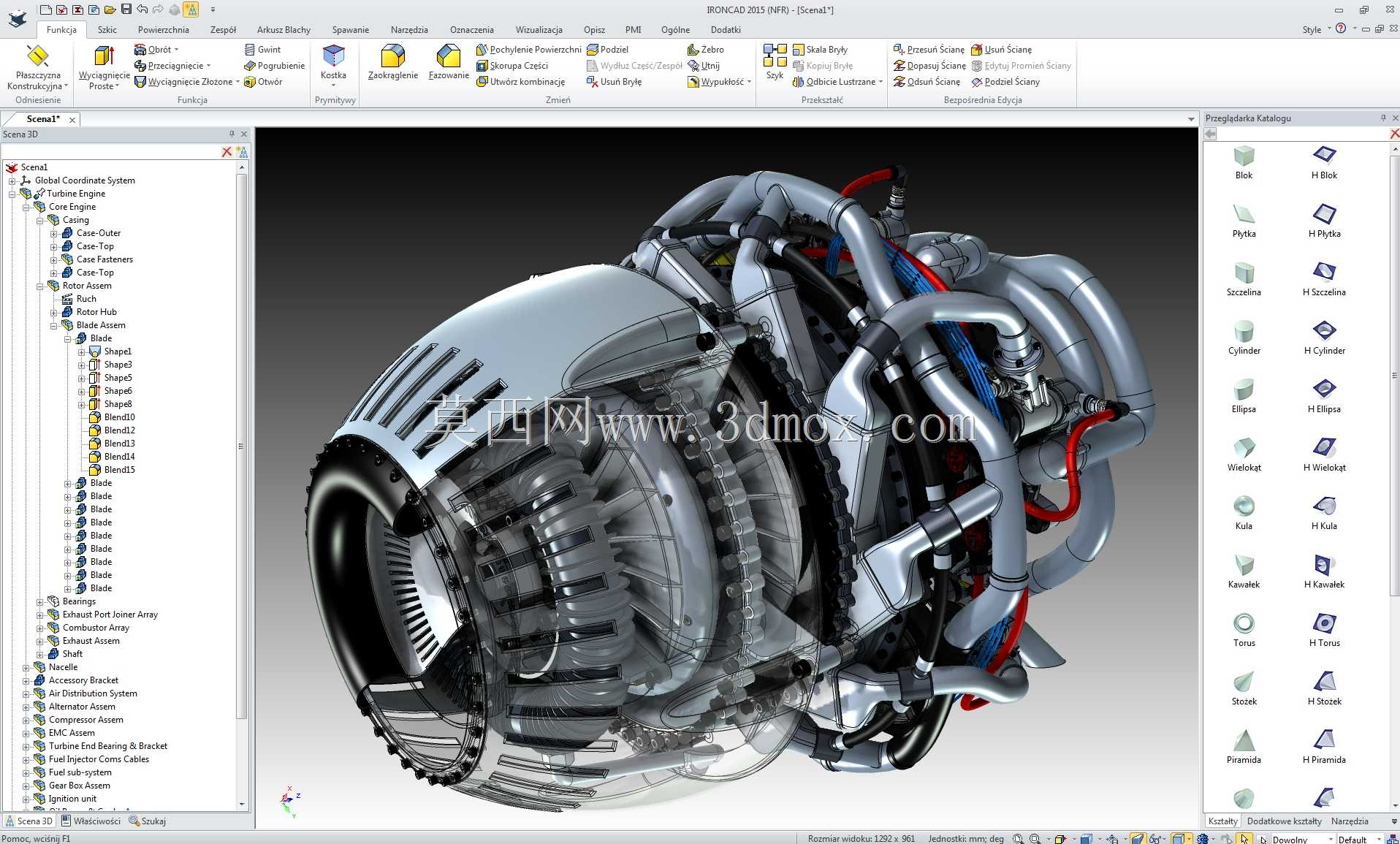

　　这套航空涡扇发动机核心机三维结构，完整还原了大涵道比涡扇动力单元从前端进气整流罩、多级轴流压气机、环形燃烧室到后端涡轮段的全流程装配关系，同时把外围密布的燃油管路、滑油管路、冷却气路、传感线束、附件安装支架全部做了实体建模，没有用简化线条代替管线走向，结构设计人员拿到模型后可以直接顺着管夹固定位梳理每一条介质通路的排布逻辑，不用再对着二维原理图反复脑补空间干涉关系。

　　从实际装机场景来看，这类核心机结构主要适配民用干线客机、大型军用运输机的动力选型前期论证阶段，也可作为航空发动机维修培训、地面试车台架搭建的结构参考：前端带格栅的进气整流锥负责对来流做预整流，把大流量进气均匀导入低压压气机叶栅，多级压气机轮盘通过中心拉杆串联锁紧，每一级叶片的叶根榫头、轮盘榫槽配合位置都做了细节还原，设计时可以直接核对叶片装配后的轴向间隙、叶尖与机匣内壁的预留碰摩间隙，避免实际装配出现叶尖刮蹭机匣的故障。

　　外围交错排布的金属管路并非随意布置：红色管路多为燃油供油通路，从附件机匣位置向上延伸至燃烧室喷嘴，蓝色管路为冷却引气管路，从压气机末级引气引出后通向涡轮叶片冷却通道，银色硬管则承担滑油输送、通风泄压的功能，所有管路的弯折半径都符合航空硬管加工的最小弯曲半径要求，管路上的固定卡箍、支架焊接位置都和机匣外壁的安装凸台一一对应，在做整机布线布管校核时，可以直接测量管路与相邻附件的最小安全间隙，满足发动机振动工况下管路不发生摩擦破损的设计要求。

　　模型的外形轮廓严格按照真实涡扇发动机核心机的比例搭建，前端进气口直径、整机轴向长度、外围附件向外延伸的最大边界都做了等比例还原，在做飞机翼下吊挂安装匹配时，可以直接把该模型导入整机装配环境，核对发动机短舱的包覆空间、吊挂节套的连接孔位是否和核心机机匣的安装座对齐，也能提前校验发动机在飞机俯仰、侧倾工况下，外围管路和短舱内壁、机翼前缘结构是否存在运动干涉。

　　设计思路上，整套结构采用分模块装配逻辑：压气机段、燃烧室段、涡轮段各自为独立子装配，传动轴系贯穿中心，维修拆解时可以按照压气机前机盖、轮盘组件、火焰筒、涡轮导向器的顺序逐层拆分，完全匹配实际发动机的大修拆解流程。机匣外壁的各类安装凸台、传感器接口、燃油喷嘴座的位置都按照真实接口排布，既可以用于新型航空动力的管路布局优化参考，也能作为航空院校发动机结构教学的演示载体，让学习者直观理解压缩、燃烧、膨胀做功三个核心环节的零部件对应关系，理清空气、燃油、滑油、冷却气四类介质在发动机内部的完整流动路径。
