工业通讯集成机柜钣金柜体结构

　　该柜体结构面向工业现场通讯设备集中安装、弱电系统集成、产线控制单元收纳等场景，整体采用多舱段组合式钣金框架设计，可作为车间通讯枢纽、自动化产线控制机柜、厂区弱电集成柜体使用，为内部交换机、通讯模块、电源分配单元、接线端子排等元器件提供封闭防护与规整安装空间。

　　从现场安装边界来看，柜体为长方体落地式结构，长宽高比例适配标准工业设备安装通道，底部预留落地固定点位，可直接通过膨胀螺栓固定于混凝土地面，也可搭配配套底座实现架空布线；柜体侧面预留与相邻柜体并柜拼接的连接孔位，多台柜体可横向拼接组成整排通讯集成机组，适配大型厂区集中机房的布局需求，柜体顶部预留吊装点位，方便车间内航吊转运与就位安装。

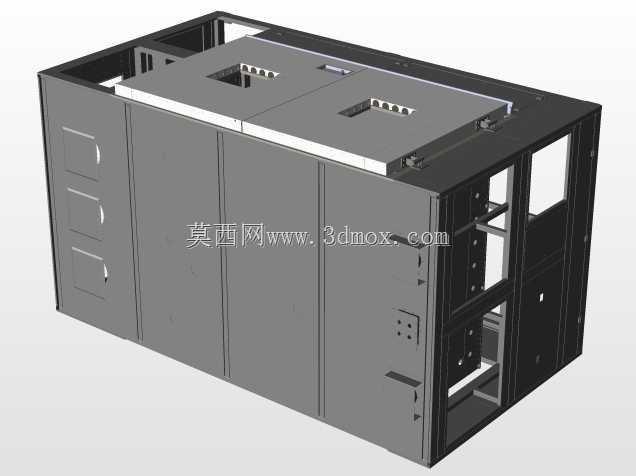

　　柜体的结构设计采用框架加蒙皮的经典钣金柜体思路，内部由折弯型钢焊接组成承重主框架，框架的立柱、横梁上预加工均匀分布的安装孔位，内部可灵活调节安装层板、设备导轨的高度，适配不同尺寸的通讯模块、控制元件的安装需求；外部蒙皮为多块可拆卸钣金门板与侧板，柜体正面设置三扇独立密封门板，每扇门板配备嵌入式锁具与隐藏式铰链，门板内侧预留密封胶条安装槽，关闭后可实现防尘防异物侵入，满足工业车间多粉尘环境的防护要求；柜体右侧为开放式安装舱段，预留多层设备安装托架位，托架采用折弯钣金件制作，承重能力满足工业通讯设备的放置需求，舱段外侧同样可加装封闭门板，需要频繁操作的区域也可更换为透明观察门，不用开门即可查看内部设备运行指示灯状态。

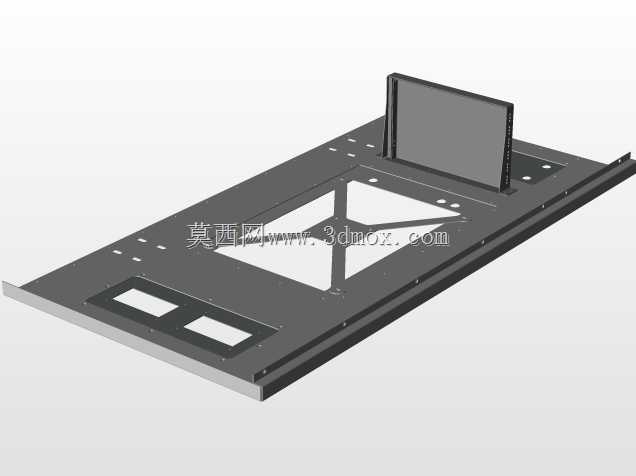

　　柜体顶部设计为两块可拆卸的顶盖钣金件，顶盖上预加工多组通风散热栅格与线缆穿装孔位，既可以实现柜内热空气自然向上排出，也可以直接在顶盖开孔位置安装顶部强制排风风机，强化高负载设备运行时的散热能力；顶盖的分体式设计也方便后期从柜体顶部穿装大直径主线缆，不用拆解柜体整体框架即可完成顶部布线作业。柜体左侧门板上预留三组嵌入式操作窗口的安装位，可内嵌安装人机交互屏、操作按钮面板、状态指示灯组，现场操作人员不用打开柜门即可完成常规状态查看与基础操作，减少柜门开启频次，降低粉尘进入柜内的概率。

　　柜体的布线结构做了分区规划，柜体框架内侧预留竖向走线槽安装位，强电供电线缆与弱通讯线缆可分槽布设，避免信号干扰；柜体底部预留整块的线缆进线底板，底板上可根据现场布线需求开孔安装防水格兰头，地下预埋的线缆可从柜体底部直接进入柜内接线区域，走线路径短且规整。柜体的边角位置全部做折弯圆角处理，避免安装维护过程中锐边划伤作业人员，所有钣金件的连接位置都采用定位焊加螺栓紧固的组合方式，框架整体刚性充足，吊装、转运过程中不会出现框架变形、门板错位的问题。

　　在实际产线应用中，这类组合式通讯柜体可以单台放置在单机自动化设备旁作为本地通讯控制站，也可以多台并排安装在中心机房组成厂区通讯核心机柜组，内部空间既可以放置标准19英寸机架式通讯设备，也可以定制安装非标的工业控制模块，适配不同项目的设备配置需求；柜体的钣金结构全部采用常规折弯工艺加工，不需要特殊成型工序，制造成本可控，后期维护时任意一块门板、侧板、顶盖都可以单独拆卸更换，受损后不用整体替换柜体，降低现场运维成本。
