车载舱内监控显示集成安装台架

　　这套结构围绕舱内监视终端的落地布置展开，核心不是单一屏幕外壳，而是一块把显示、走线、安装和维护边界统一考虑的集成台板。现场使用时，操作人员需要在有限舱室空间内快速读取监控画面，同时设备还要承受车辆行进中的振动、检修时的踩踏边缘载荷以及后期线缆增减带来的布局变化，因此台架没有采用封闭箱体思路，而以平板承载加局部立屏支撑的方式呈现。

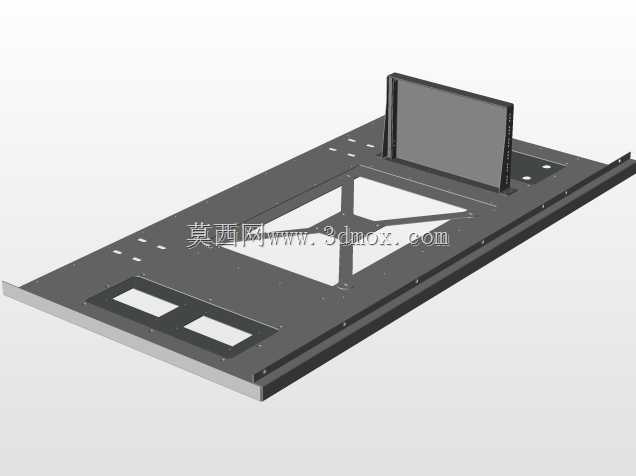

　　从实际用途看，该装置承担监视器的固定、姿态保持和周边电气元件的安装承载。底板大面积展开，能够作为舱内操作台或设备安装基面使用；板面上预留的小孔位对应紧固件、扎线座、接地片或小型控制盒的安装位置，避免后期在成品板上二次钻孔。靠近前方的两个矩形开孔可用于嵌入按键面板、接线端子区或通风检修口，中间较大的镂空区域则兼顾减重、线缆穿越和下方设备散热。对于舱内设备而言，整块板材若完全封闭，虽然视觉上更完整，但会增加重量、积聚线缆热量，并使底部连接件无法观察；镂空框架在保证刚度的同时，给装配和检修留下了直接通道。

　　显示器以竖立方式安装在底板中后部，支撑结构与底板形成近似垂直的工作角度。这个位置符合坐姿或站姿观察时的视线高度，屏幕不需要额外悬挂在舱壁上，也减少了对侧壁强度的依赖。显示屏背部的支撑边采用折边或加强立板形式，能够抵抗车辆启停、转向时产生的惯性载荷。屏幕周边没有复杂装饰件，结构重点放在安装面平面度、边框限位和后部维护空间上；若后续更换不同厚度的显示模组，可通过调整压条、垫块或背板孔位实现适配。

　　底板的设计思路明显偏向钣金工艺与模块化装配。薄板经折弯后形成外缘加强边，边缘高度虽然不大，但能显著提高大板的抗弯刚度，减少纯平板在跨度较大时出现的颤振。板上孔阵按区域分布，而不是随意排布：屏幕根部附近用于固定支架和走短线，两侧长条区域可安装导轨、线槽或辅助设备，前端开孔周围则保留足够实体宽度，防止开孔削弱后发生局部变形。中部镂空不是简单挖空，而是保留了交叉加强筋式的材料路径，使扭矩和弯曲载荷能够在板件之间连续传递。

　　在安装边界上，设计时需要优先确认底板总长、总宽与舱内安装空间的关系。大板类零件进入舱室前，要核对通道宽度、门框转角和吊装方式；若整体无法一次进入，就应在模型阶段评估分段连接或可拆卸边框方案。底板下方应留出支撑梁或减震垫的位置，不能让大面积薄板直接悬空受力。屏幕竖立后，还要检查其最高点与舱顶、灯罩、检修盖之间的垂直间隙，以及屏幕向后倾倒维护时所需的摆动空间。前方操作区则要保证按键、接口和维护孔不被人员肘部或其他设备遮挡。

　　走线组织也是该台架的重要功能。视频线、电源线和通信线可从屏幕背部向下进入底板镂空区，再沿板底或边缘线槽分配到各接口。开孔边缘在实际加工中应去毛刺并增加护线套，避免车辆振动时线材绝缘层被切割。接地螺钉建议布置在靠近支架且便于检查的位置，板件之间若通过喷涂表面连接，还需在接地处去除涂层或使用专门接地垫片，保证连续导电路径。

　　从建模角度看，这类结构应重点控制折弯系数、孔位中心距、开孔边距和装配干涉。底板上的孔看似数量多，但真正影响装配的是孔与折弯线、焊缝、加强边之间的距离；孔距过近会引起开裂或紧固困难。屏幕支架与底板连接时，不能只看外观贴合，还要确认螺栓工具空间、螺母固定方式以及支架背面是否有足够手伸空间。对于需要承受振动的部位，单纯依靠自攻螺钉并不稳妥，采用压铆螺母、焊接螺柱或背板补强更符合长期使用要求。

　　整体上，该台架把监视器从独立数码产品转化为舱内系统的一部分：平板提供安装基准，立屏提供人机观察界面，镂空与孔阵负责减重、散热、走线和扩展。结构形式简洁，却对空间规划、钣金刚度、检修顺序和振动可靠性提出了明确要求，适合作为车载或专用舱室监控终端布置方案的结构参考。
