四点式通讯设备钣金机柜框架结构

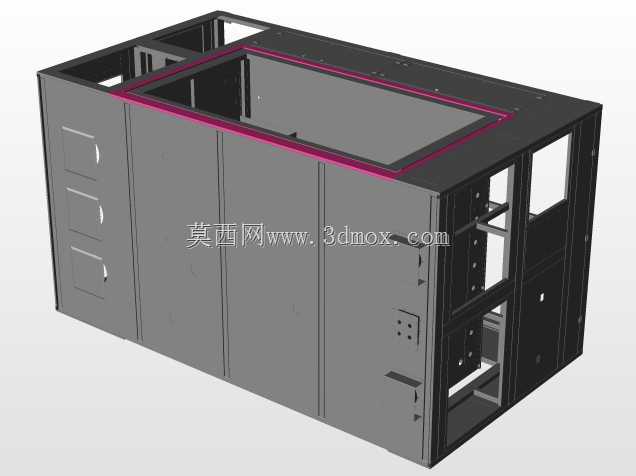

　　这套四点式钣金柜体框架，面向通讯机房、工业测控柜、户外通信接入节点这类需要集中容纳板卡、电源模块与布线组件的场景做结构落地，整体采用多块折弯钣金件拼接组装的形式，没有采用一体焊接的封闭壳体，而是预留了顶部大尺寸开口、侧部多组检修开口与正面多扇可开合柜门，兼顾内部器件安装、后期运维检修两个核心需求。

　　从实际使用逻辑来看，这类柜体一般部署在通讯基站配套机房、厂区中控室或者楼宇弱电井旁的设备间内，内部用来装载通讯传输板卡、交直流电源转换模块、信号配线架、散热风道组件，顶部预留的大开口一方面是为了顶部吊装重型内部模组时提供操作空间，日常运行时会配套安装封板或者顶部散热风机组，开口边缘做了外翻折边处理，折边面上预留了整圈均匀排布的安装孔位，封板或者风机架可以直接通过螺栓锁附在折边上，不需要额外在柜体主立板上打孔破坏结构强度。

　　框架的四点支撑设计是整个结构的核心思路：柜体底部四个角位做了加厚折弯承托脚，四个支撑点直接落在机房的防静电地板承重梁或者预埋槽钢基础上，不需要额外做底部全幅承重底座，既降低了整体钣金用料重量，也让柜体就位时的水平调整更方便——四个角位可以分别搭配调平脚垫，哪怕机房地面存在小幅平整度偏差，也能单独调整每个支撑点的高度，避免柜体框架出现扭曲应力，防止柜门开合卡滞、内部板卡插槽对位偏移。

　　柜体的左侧立面排布了三扇独立的小尺寸柜门，每扇柜门都对应内部一个独立的功能仓室，运维人员不需要打开整面大柜门，就可以单独对对应仓室的模块进行插拔、接线操作，柜门和柜体框架的连接位采用隐藏式折弯铰链，铰链固定孔在框架立柱的内侧，从柜体外部看不到突出的铰链结构，既提升了柜体外观的整洁度，也避免外部磕碰损坏铰链。柜体右侧立面没有做全封闭钣金，而是预留了多层横向安装梁，梁上冲制了标准的方形设备安装孔位，通讯设备的标准19英寸安装导轨可以直接锁附在这些横梁上，层间距可以根据内部装载设备的高度灵活调整，不需要提前焊接固定层板，适配不同批次设备的安装需求。

　　框架的所有主立柱都采用了折弯成C型的型材结构，相比普通平板折弯的立板，C型截面的抗扭刚度提升明显，当柜体整体满载、内部设备总重量较大时，立柱不会出现侧向弯曲变形，立柱的内侧壁上冲制了连续的排列方孔，既可以用来固定内部走线槽、接地铜排，也可以作为可选配层板的固定位。柜体正面的大尺寸柜门区域，门框边缘做了双层折边，折边内部可以嵌入密封胶条，当柜体部署在多粉尘的工业厂区环境时，关闭柜门后胶条可以填充柜门和框架之间的缝隙，阻挡粉尘进入柜体内部，避免内部电路板积灰引发散热不良或者短路故障。

　　安装边界方面，这套柜体的整体外轮廓按照标准通讯机房的通道宽度做了适配，柜体深度方向预留了足够的布线冗余，背部框架和墙面之间只需要预留不小于150mm的走线空间就可以满足后背板线缆的布设与弯折需求，柜体侧面的检修门开启半径小于600mm，在机房预留的常规维护通道内就可以完全打开，不需要额外占用过多通道空间。顶部开口的红色标识边条是装配定位标记，用来提示顶部封板的安装对位边界，封板落位时边缘对齐标记边就可以快速对准所有安装孔，省去现场逐孔对位的时间。框架拼接的所有接缝处都采用了螺栓连接加定位凸点的设计，钣金件折弯时预先冲出定位凸点，拼接时凸点卡入对应件的定位孔内，现场组装时不需要技工反复测量对位，直接锁紧紧固件就可以保证整体框架的形位公差，即使是没有丰富钣金装配经验的施工人员，也能快速完成柜体的拼组装，不会出现框架对角偏差过大、柜门装不上的问题。柜体下部还预留了接地螺栓安装位，整个钣金框架通过接地螺栓和机房的接地网连通，避免通讯设备运行时框架积累静电，也能在出现漏电故障时快速将电流导入大地，保障设备和运维人员的安全。
