门用数控雕刻机龙门加工设备

　　该设备面向木门、柜门、装饰门板及大幅面板材的雕刻加工场景，整体采用龙门跨距式布局，工作台面沿长度方向布置多根平行支撑梁，能够承托大尺寸板材并为铣削、开槽、雕花、轮廓修边等工序提供稳定基准。设备实际使用时，板材平铺于支撑梁上，龙门横梁沿床身纵向移动，加工主轴组件沿横梁横向移动，配合Z向进给完成不同深度的切削动作，适合家具制造、室内装饰、门业加工以及板材二次加工环节。

　　从结构思路看，机架主体以型材和焊接框架组合形成承载骨架，床身两侧设置纵向导向与传动安装区域，横梁通过立柱与移动座连接，保证跨距较大时仍具备较好的刚性。台面支撑梁并非满铺平板，而是采用间隔布置方式，既减轻整机重量，也便于排屑、吸尘和工件定位；对于门板类长宽比较大的工件，这种支撑形式可以减少板材悬空区域，同时方便压料、靠山和辅助定位装置安装。

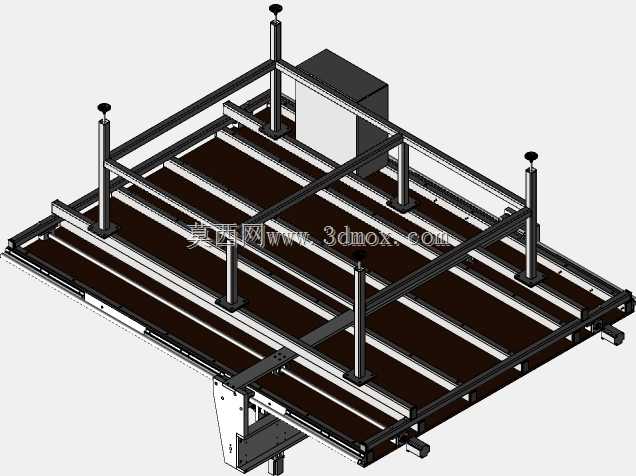

　　龙门部分的设计重点在于运动稳定性与维护空间。横梁承担主轴滑座的横向载荷，两端与纵向运动部件连接，立柱高度决定Z向开口和工件可通过厚度。图中多根立式支柱与顶部杆件构成防护或辅助限位框架，可用于安装感应元件、拖链、线缆支架或安全防护件，避免运动过程中管线随意摆动。侧边箱体位置可容纳电气控制、驱动模块或吸尘接口相关部件，使动力、控制和执行机构之间的走线距离更短。

　　设备外形呈长矩形布置，安装边界需重点预留床身前后维护空间、龙门移动极限位置以及电控箱开门空间。工作台宽度方向要满足门板平放和侧向取放，长度方向则需覆盖板材进料、加工区和出料余量。基础安装时应校核地面平整度，床身支撑点需均匀承载，防止长跨距机架因地基不平产生扭曲。纵向导轨、齿条或丝杠安装面应保持平行，横梁两端同步运动需要在装配阶段进行调校，否则容易出现对角线偏差、雕刻纹路错位或门板边缘加工不均。

　　在功能特性上，该类设备可通过更换刀具实现平面雕刻、线条铣削、锁孔开槽、浮雕加工和边缘成型。针对木门生产，常见工艺包括门面图案雕刻、合页槽加工、锁舌孔加工、装饰线条开槽以及表面轻量化铣削。由于门板面积较大，设备对压板、吸尘和废料排出有较高要求；模型中开放的下部空间有利于设置吸尘管道或废料收集区域，也便于操作人员检查刀具状态和清理工作台。

　　建模时应将床身、横梁、立柱、滑座、支撑梁、驱动安装位和防护框架分层次表达，尤其要关注导轨安装基准、行程极限、螺栓连接位置和组件干涉关系。长尺寸机架需要考虑运输分段与现场拼接，支撑梁间距应结合常见门板厚度、材料挠度和压料方式确定。电控箱体不宜占用龙门运动包络，线缆拖链弯曲半径应在三维布局中提前校核。整体结构强调大跨距刚性、平直导向、便于装夹和维护，是门材数控加工生产线中用于完成复杂铣削与雕刻作业的核心设备。
