钢制柱式多水道采暖散热器结构造型

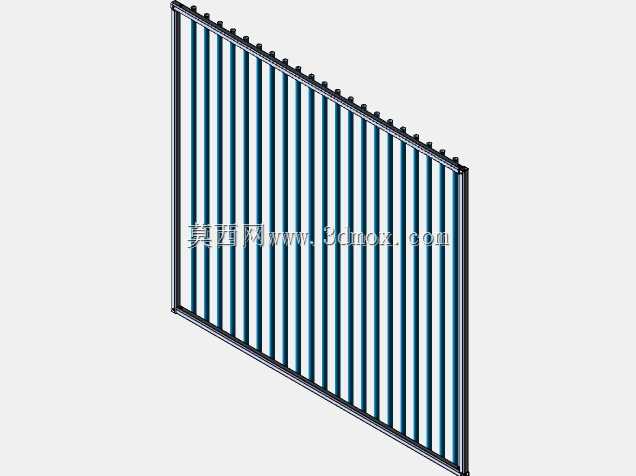

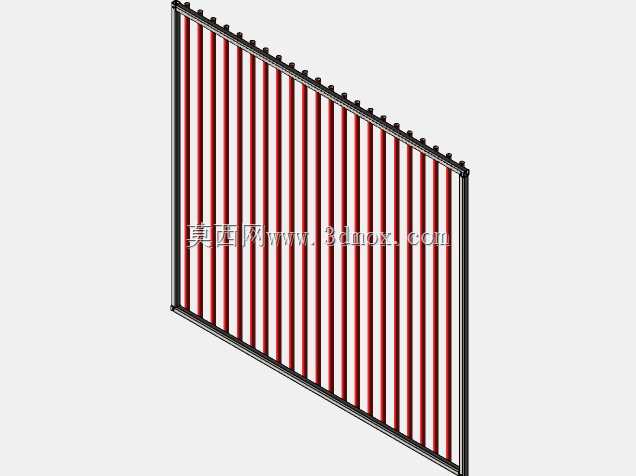

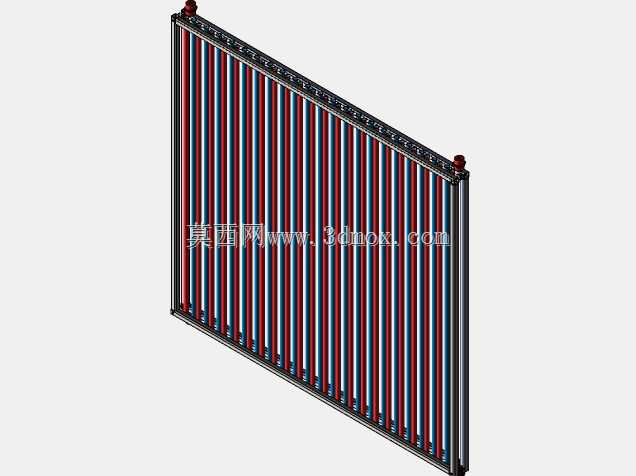

　　该三维造型呈现的是一种钢制柱式采暖散热器，整体为竖直成排布置的水暖换热末端，常见于住宅、办公室、学校、宿舍、商业空间以及工业辅助用房的集中供暖或独立锅炉采暖系统中。设备的核心作用是将热水循环携带的热量通过金属管壁传递到室内空气，依靠自然对流和表面辐射共同提升房间温度。模型中多根竖向水道平行排列，上下通过横向集流结构连通，形成稳定的并联流道。热水从一侧接口进入后，在上部或下部集流腔内分配至各立管，沿管壁完成放热，再经另一侧集流腔回流，流路组织清晰，适合在常规低温热水供暖工况下使用。

　　从结构设计角度看，柱式散热器的关键不只是外观排列，而是水道数量、截面形状、壁厚、集流腔连通方式以及接口位置之间的匹配。竖向水道承担主要换热面积，管体之间保留均匀间隙，既能够让冷空气从下部进入，在管壁受热后向上流动，也避免片距过小造成灰尘积聚和对流受阻。模型两侧及端部保留了较完整的边框轮廓，使成排立管在运输、安装和长期热胀冷缩过程中具有更好的刚性。顶部和底部的横向构件不仅承担汇流功能，也对所有立管形成定位约束，减少单根水道受外力后产生偏斜的可能。端部设置的连接接口可用于供回水管路接入，接口高度和伸出方向需要在布管设计时与墙面、阀门、管道弯头及保温层共同校核。

　　在实际工程选型中，这类散热器通常沿外墙窗下或冷桥附近布置，使上升热气流能够有效抵消窗边下沉冷空气，提高人员活动区域的舒适感。安装时背部与墙面之间应保留必要对流距离，前方不宜被家具、柜体或长窗帘完全遮挡。模型的长方体薄型轮廓有利于贴墙安装，宽度方向由水道数量决定，高度方向决定单片换热能力和窗台下方适配性，厚度方向则影响墙面占用空间。若用于狭小壁龛或管井旁，需要重点核对总宽、接口中心距、阀门操作空间以及检修拆卸空间；若多组串联或同回路并联，还应结合管路阻力平衡考虑接口管径和阀门配置。

　　建模时对散热器的表达重点集中在三个层面。第一是立管阵列，立管数量多、间距规律，适合通过参数化阵列控制片距和总体宽度，便于在不同热负荷房间内快速调整规格。第二是上下集流结构，横向腔体与每根立管的交接处需要保证几何连续，避免在三维装配中出现虚假缝隙或干涉；若进入详细设计阶段，还应进一步表达内部流道截面、焊接区域和壁厚。第三是端部接口与安装边界，接口的螺纹段、螺母压盖、封堵或放气件位置虽然在外观模型中较为简化，但对工程落地十分关键，直接影响管道连接方向和后期维护。

　　该类产品在功能特性上兼顾承压、导热和外观整洁。钢制构件适合批量成形与焊接，表面可经涂装处理后与室内墙面协调；竖向柱体外形规则，清洁维护比复杂褶皱式散热片更方便。设计过程中需要平衡换热面积与空气阻力：增加立管数量可以提升散热量，但过密排列会削弱对流通道；提高高度可以增加单管换热长度，但会占用更多墙面高度并改变重心；增加壁厚会提高承压裕度，却会增加重量并降低热响应速度。因此在产品开发时，通常要根据供暖水温、流量、室内设计温度、安装方式和材料工艺综合确定结构参数。

　　从三维应用场景看，该模型既可用于暖通设备布置，也可用于建筑室内机电协同、供暖系统演示以及产品结构方案评审。将其放入房间模型时，应关注散热器与窗户、墙面、地面、管线槽和阀门的相对位置；在装配设计中，应保证供回水管能够从侧向或底部顺畅接入，并预留扳手操作和排气检修空间。整体造型以规则阵列为主，结构逻辑明确，能够直观反映柱式水暖散热器的换热面布置、流道组织和贴墙安装特征。
