法兰式过载保护安全离合传动件

　　这款法兰式安全离合部件主要面向传动系统的过载防护场景，在轻工输送、小型自动化装配线、通讯线缆牵引设备以及6S工位配套的小型动力输出端都有适配空间。日常产线运行中，当从动端出现卡滞、负载瞬间超出设计阈值时，常规刚性联轴器会直接将冲击载荷回传至电机输出轴，轻则剪断销键、打坏齿轮齿面，重则造成伺服电机堵转烧毁，甚至拉扯机架导致工位定位偏移。该离合结构的核心作用就是在扭矩超过预设脱开值时，主从动侧立刻失去刚性传动连接，主动端继续空转、从动端停止动力输入，从机械硬连接层面切断过载冲击的传递路径，不需要额外加装电气扭矩传感器或者电流检测回路，在低成本简易设备上就能实现可靠的防过载保护。

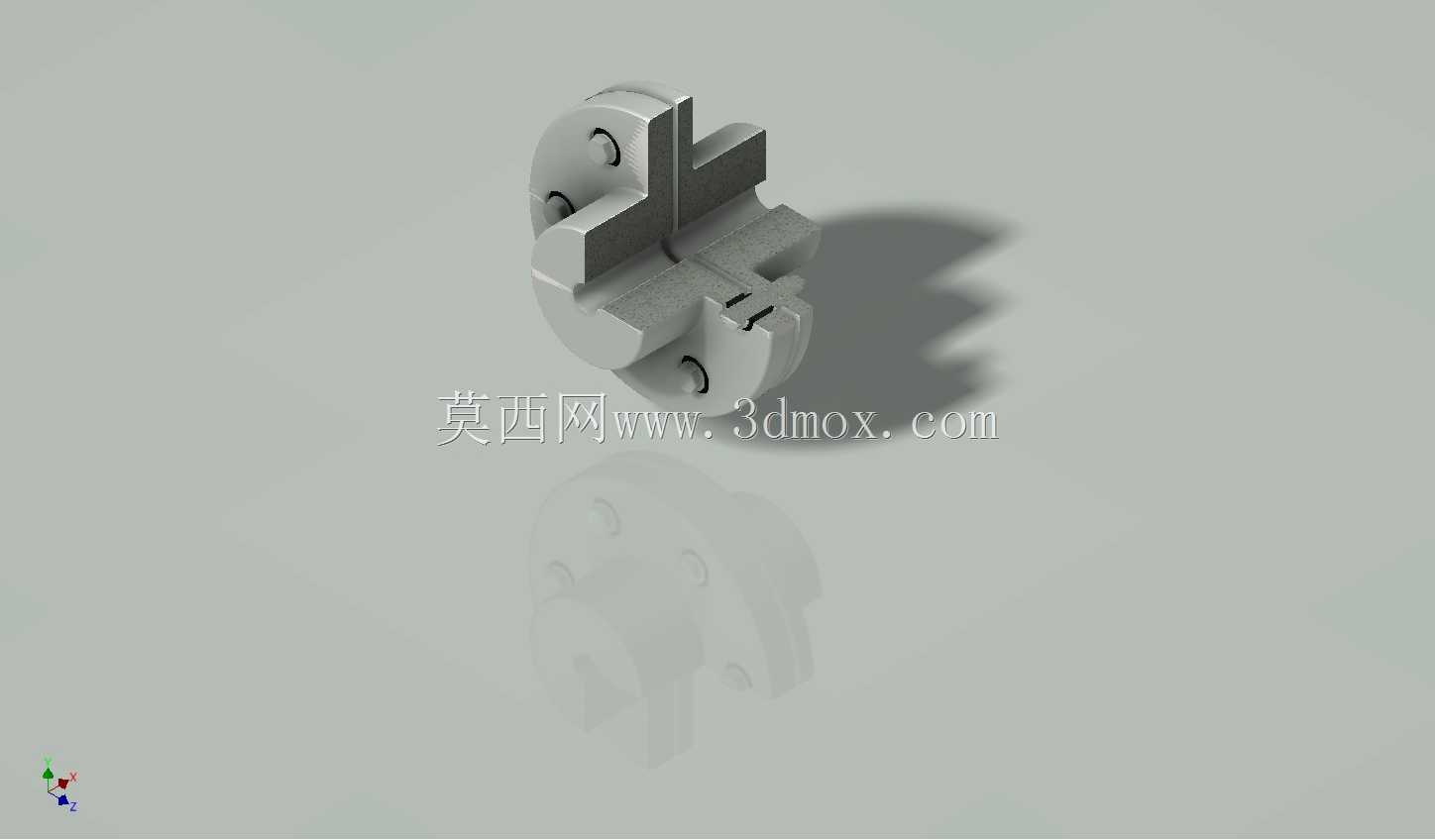

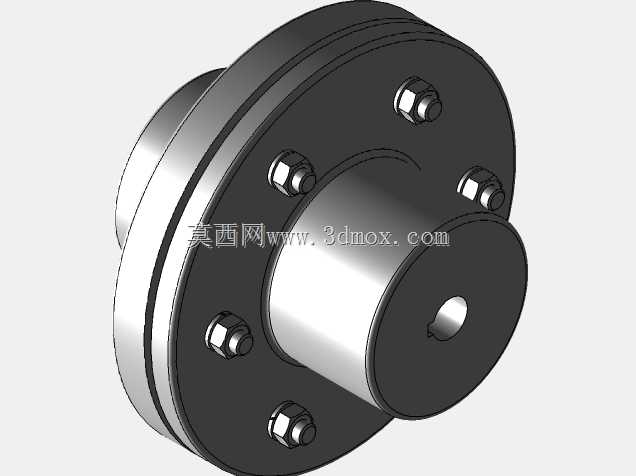

　　从结构外形来看，整体采用双侧法兰对接布局，主动侧法兰盘沿圆周均布多组嵌装式钢珠定位孔，配套弹簧顶紧结构提供预设的接合正压力，从动侧为带轴伸的轮毂结构，轴端预留标准键槽，可直接与从动轴通过平键传递扭矩。法兰外缘做了均匀的减重孔设计，既降低了转动惯量，也方便现场装配时穿过螺栓进行锁紧操作。安装边界方面，法兰对接面的同轴度公差建议控制在0.05mm以内，径向跳动过大会导致钢珠受力不均，出现局部提前脱开或者半接合状态下的异常磨损；轴向安装尺寸需要预留弹簧预紧调节的间隙，法兰锁紧后要保证弹簧压缩量符合设计扭矩对应的预紧值，不能将两侧法兰完全顶死，否则过载时钢珠无法从定位坑中脱出，失去保护作用。

　　设计思路上没有采用摩擦片式离合的打滑发热方案，而是选择钢珠-弹簧式的准确定位脱开结构：摩擦片长期打滑会产生大量热量，在密闭护罩内容易加速润滑脂老化，且摩擦系数随磨损、温湿度变化波动大，脱开扭矩一致性差；钢珠嵌合结构在正常传动时没有相对滑动，传动效率接近刚性联轴器，没有空程回程间隙，适合需要保持传动相位精度的工位，比如间歇送进、定长牵引这类不允许传动打滑偏移的场景。当过载触发钢珠从定位坑脱出后，主动法兰转动到下一个定位孔位置时，若负载已经恢复正常，钢珠会在弹簧推力下重新嵌入坑位，自动恢复传动连接，不需要人工停机拆解复位，针对短暂卡料、瞬时冲击的工况可以大幅减少停机排查时间。

　　实际选型适配时，需要先核算设备正常工作的峰值扭矩，将离合的脱开扭矩设定为正常峰值的1.2到1.5倍，既保证正常启停、正反转冲击时不会误脱开，又能在真正卡滞时快速动作。法兰盘上的多组安装孔位兼容不同孔距的标准联轴器安装规格，轴伸端的键槽尺寸可以配合不同直径的输出轴做适配调整，外壳侧不需要额外加装复杂的防护壳体，开放式布局也方便日常目视检查钢珠和弹簧的磨损状态，维护时只需要定期拆开法兰检查钢珠表面有无点蚀、弹簧有无疲劳塑性变形，更换易损件的成本远低于维修被过载打坏的电机或减速箱。在通讯线材加工的牵引工位，细线材的抗拉强度低，一旦绕线卡滞，刚性传动会直接拉断线芯，搭配这款离合后，牵引力超过线材承受上限时立刻脱开，能有效减少线材报废率；在小型输送线的驱动端，当工件堆叠卡阻时，离合脱开也能避免输送带被强行拉扯撕裂，降低设备故障后的维修工时和配件损耗。
