1500公斤载重手动堆高叉车结构设计

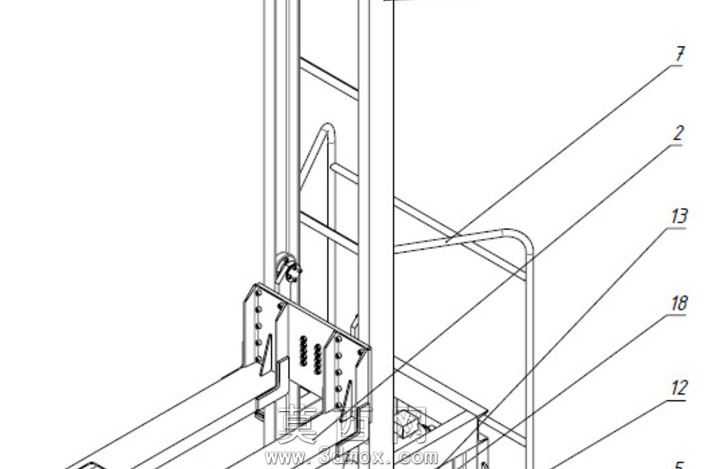

本模型为额定载重1500公斤的手动液压堆高车三维结构设计，整体采用框架式立式布局，建模过程严格遵循手动仓储搬运设备的工程设计规范，完整还原了堆高车的全部核心功能结构。模型主体包含立式门架总成、货叉升降机构、手动液压驱动单元、行走轮组与操作扶手五大模块，建模时对各部件的装配关系做了精准约束，可清晰呈现各机构的运动逻辑。门架部分采用高强度型钢拼接的双立柱结构，建模时预留了滚轮滑槽的装配间隙，升降滑架通过两侧导向滚轮与门架立柱配合，可实现沿门架方向的平稳垂直升降，滑架与货叉采用铰接式连接结构，可根据作业需求调整货叉间距，适配不同规格的托盘货物搬运。液压驱动单元建模还原了手动柱塞泵的核心结构，包含泵体、活塞杆、卸荷手柄与储油腔结构，通过摇动手柄即可驱动柱塞泵输出压力油，带动升降油缸完成货叉的起升动作，卸荷手柄可控制油缸回油实现货叉的平稳下降，建模时对液压油路的连接路径做了简化示意，兼顾结构展示性与模型轻量化需求。行走部分包含前部两个承重负载轮与后部转向轮组，转向轮与操作扶手集成设计，可实现小半径转向，适配仓库内部狭窄通道的作业场景，扶手部分做了符合人体工学的折弯造型设计，操作高度适配成年操作人员的自然站立操作姿态。材质分配上，门架、滑架、货叉等承重部件赋予合金钢材质，表面做喷塑磨砂质感处理，液压单元部件赋予铸铁与镀铬活塞杆的差异化材质表现，操作扶手与车轮部分赋予橡胶与工程塑料材质，不同部件的材质区分清晰，可直观区分各功能模块的属性。整体建模采用自底向上的装配设计思路，先完成单个零件的参数化建模，再按照实际装配顺序完成总装约束，所有部件的尺寸比例均参考实际1.5吨级手动堆高车的行业通用参数设计，结构无冗余干涉，可作为仓储设备设计参考、手动堆高车结构教学演示的数字化模型使用，也可用于虚拟仓储场景的搭建素材。
