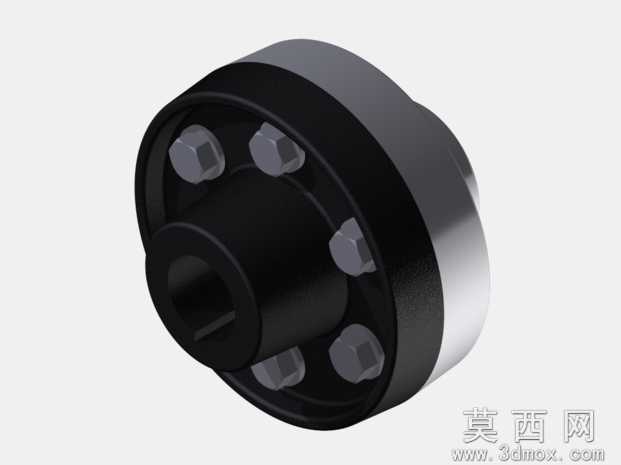

法兰连接式弹性销联轴器三维设计

本作品为法兰连接的联轴器三维建模成果，建模过程参考经典机械设计教材中的结构图示完成，整体采用参数化建模思路构建，保证各结构尺寸的比例协调与装配合理性。建模时首先完成两端法兰盘基体的绘制，通过旋转特征生成法兰的盘体与轴毂结构，轴毂内孔预留键槽结构，用于实现与传动轴的周向固定，保证扭矩传递过程中无相对滑动。法兰盘的连接端面上均匀分布螺栓过孔，对应位置绘制六角头螺栓与螺母组件，通过圆周阵列特征完成六组紧固件的排布，还原法兰联轴器的螺栓紧固连接形式，建模时对螺栓头部的六角轮廓、螺纹段的简化表达都做了规范处理，既保证视觉还原度也控制模型整体的轻量化。联轴器中间的弹性联接销结构单独建模，嵌入两端法兰对应的销孔内，还原该类联轴器缓冲吸振、补偿两轴相对偏移的结构特性。材质渲染阶段，法兰盘主体采用调质结构钢的哑光金属材质，表面做细腻的磨砂金属质感处理，螺栓紧固件采用镀锌亮面金属材质，区分不同零件的材质差异，中间弹性销采用黑色橡胶类材质，通过材质差异清晰展现联轴器的不同功能部件。结构设计上还原了该类法兰联轴器的典型特征：两端带轴毂的法兰盘通过周向均布的螺栓预紧实现轴向压紧，中间的弹性销承担扭矩传递与偏移补偿作用，轴毂的长度、法兰盘的外径、螺栓分布圆直径都参考经典设计比例设置，保证结构符合机械设计的常规规范。建模过程中对初步的骨骼键槽结构做了多次调整修正，优化键槽与轴孔的过渡结构，避免应力集中问题，整体模型装配关系完整，各零件间无干涉，可直接用于装配演示、结构原理讲解或者二次设计修改，完整还原了法兰式弹性销联轴器的结构特点与工作形态。
