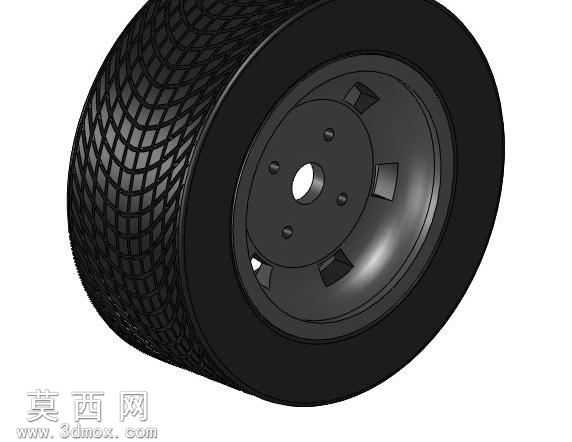

带胎面花纹的乘用车轮毂轮胎组合设计

本作品为乘用车行走系统的车轮总成三维建模成果，建模过程严格遵循汽车零部件的实际尺寸比例与装配逻辑，完整还原了轮胎与轮毂的配合结构。建模初期先完成整体轮廓的草绘定位，以车轮中心安装孔为基准原点，先绘制轮毂的中心定位截面，确定安装孔的分布圆直径、中心通孔尺寸，再通过旋转凸台命令生成轮毂的基础基体，随后在轮辐区域通过拉伸切除命令加工出四个均匀分布的减重缺口，既还原了实物的轻量化设计特征，也保证了轮辐结构的视觉层次感。轮胎部分单独建模，先绘制轮胎的截面轮廓曲线，通过旋转命令生成光滑的胎体基础曲面，随后针对胎面的防滑花纹进行精细化处理：先绘制单组花纹的走向路径，通过阵列命令沿胎面圆周方向均匀排布，再使用拉伸切除命令在胎体表面生成交错的网格状花纹沟槽，还原了民用轮胎的排水、防滑结构特征，花纹的深度、沟槽宽度均参考常规家用车轮胎的实际参数设置，保证结构还原度。材质与渲染环节，针对不同部件匹配对应材质属性：轮毂部分赋予哑光深灰金属材质，调整金属粗糙度参数模拟铸铁或钢制轮毂的磨砂质感，在轮辋边缘区域适当提高反光度，还原金属部件的边缘高光效果；轮胎部分赋予高粗糙度的黑色橡胶材质，降低材质反光率，添加细微的颗粒质感模拟橡胶表面的哑光触感，胎面花纹的沟槽处适当加深暗部表现，强化花纹的立体层次感。结构设计上，轮毂中心设置了带倒角的中心安装孔，周围均匀分布五个螺栓安装凸点，完全匹配实车的车轮安装定位逻辑，轮辋的边缘设置了凸起的胎圈座结构，与轮胎的胎圈部位形成过盈配合的限位结构，还原了车轮总成的真实装配关系，轮胎与轮毂的配合面完全贴合，无干涉错位问题。整体建模过程兼顾了外观还原度与结构合理性，既准确呈现了民用车辆车轮的外观特征，也完整保留了各部件的装配结构细节，可用于汽车结构教学、行走系统装配演示、外观渲染展示等场景。
