多规格BSP内外丝变径扩展接头组

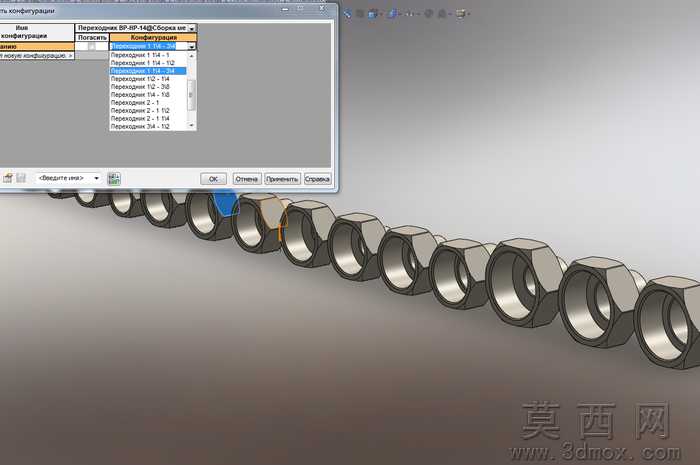

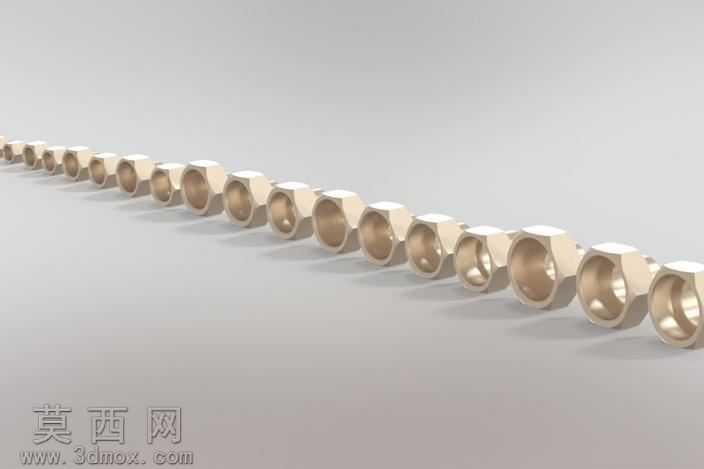

本套管路变径接头组采用三维参数化建模方式完成全系列规格构建，建模过程中严格遵循英制管螺纹标准规范，针对每一款接头的内螺纹、外螺纹牙型角、螺距、有效啮合长度、六角对边尺寸、接头端面密封面结构均做了精准还原，确保模型尺寸与实际工业生产标准完全匹配。建模阶段先以单款基准规格为基础，通过全局参数驱动的方式完成全系列规格的衍生设计，对不同通径规格的接头壁厚做了等强度校核调整，避免小规格接头壁厚冗余、大规格接头强度不足的问题，每一款接头的六角扳拧部位都做了倒角过渡处理，既还原实际加工工艺特征，也避免模型出现尖锐棱角影响渲染与装配效果。材质设置上选用黄铜材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原铜质五金件温润的金属光泽，渲染阶段采用柔和的影棚布光方式，通过侧逆光勾勒接头六角棱边的轮廓，正面补光弱化金属表面过强的反光，清晰呈现螺纹部位的细节结构与整体排列的规整度。整套模型覆盖从1/4英寸到2英寸区间的常用变径规格，包含同径异径、内外丝转换的多类组合，可直接用于管路系统装配模拟、产品展示渲染、五金件选型参考等场景，模型结构做了合理的几何简化，在保留关键装配尺寸与外观特征的前提下控制了整体面数，兼顾模型精度与使用流畅度。设计过程中充分考虑管路连接的实际使用需求，所有接头的过渡段均做了平滑圆弧处理，避免管路流体经过变径位置时产生过大的压损，同时也还原了实际产品的加工工艺特征，让模型既具备工程实用性，也拥有良好的视觉展示效果。
