绳索电线导向滑轮支撑组件三维设计

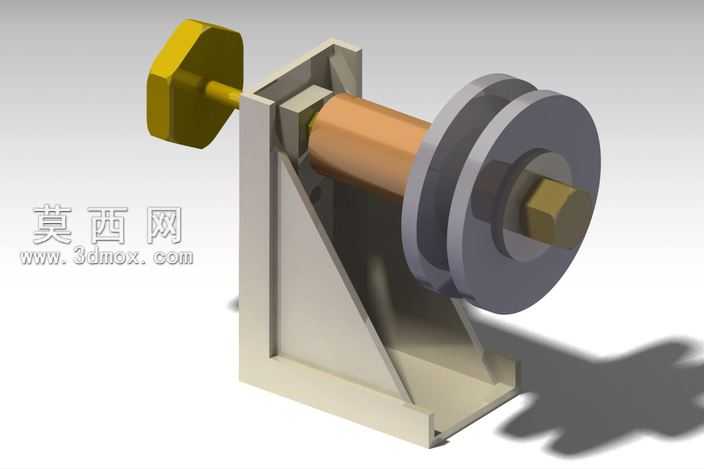

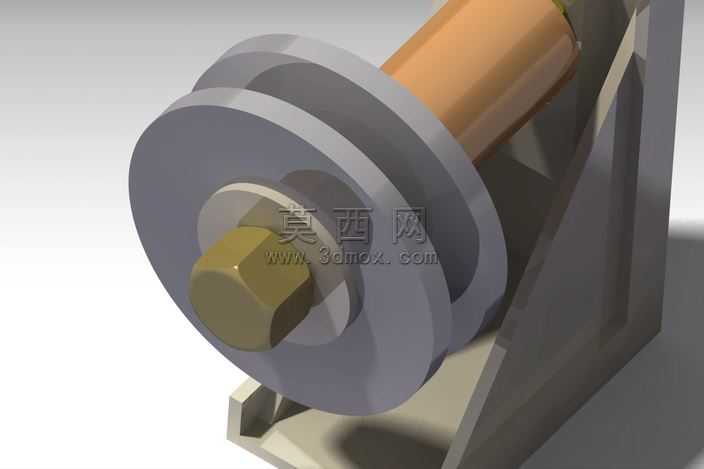

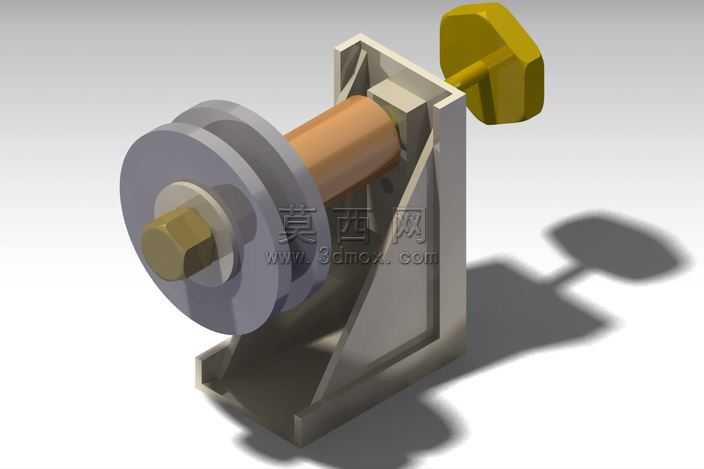

本作品为绳索、电线类柔性线材导向用滑轮支撑组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各组成零件的尺寸关联做了全参数绑定，方便后续根据实际使用场景调整轮径、轴径、支架安装尺寸等核心参数。渲染阶段采用写实工业材质表现方案，滑轮主体采用哑光灰色工程塑料材质，还原常用导向滑轮的耐磨非金属材质特性，轮槽部分做了细微的磨砂质感处理，模拟长期与线材摩擦形成的表面肌理；中心紧固螺栓采用黄铜色金属材质，添加了轻微的倒角高光与表面氧化做旧效果，还原五金紧固件的真实金属质感；支撑轴采用铜质金属材质，表面做了细腻的拉丝纹理处理，支架部分采用深灰色金属烤漆材质，边缘添加了细微的倒角反光，凸显冲压支架的钣金加工特性。结构设计上，组件采用单轮悬臂支撑结构，滑轮通过中心螺栓与螺母紧固在L型支撑支架上，螺栓与滑轮内孔预留了合理的转动间隙，保证滑轮可绕轴顺畅转动无卡滞；滑轮轮缘设计有双道限位凸缘，可同时对两根柔性线材进行导向，避免线材在运动过程中从轮槽脱出；L型支架的底板预留了安装孔位，可通过螺栓将整个组件固定在设备机架或墙面等安装基面，安装便捷固定可靠。设计思路围绕柔性线材的顺畅导向需求展开，重点优化了滑轮转动的顺滑度与支架的结构强度，在保证支撑强度的前提下尽可能精简支架的多余结构，降低组件整体重量与材料成本，同时对所有零件的棱边做了圆角过渡处理，避免尖锐棱边划伤绳索或电线外层绝缘皮，适配绳索牵引、电线布线等多种需要柔性线材导向的使用场景，整体结构简单实用，装配逻辑清晰，可直接用于相关设备的导向机构设计参考，也可导出为通用格式用于3D打印制作实物样件进行功能验证。
