航空涡扇发动机简化结构三维建模作品

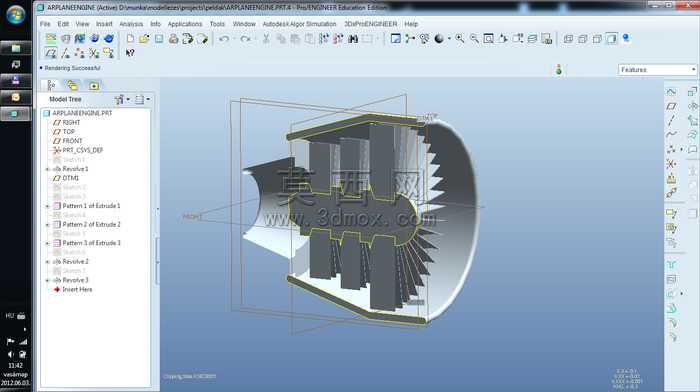

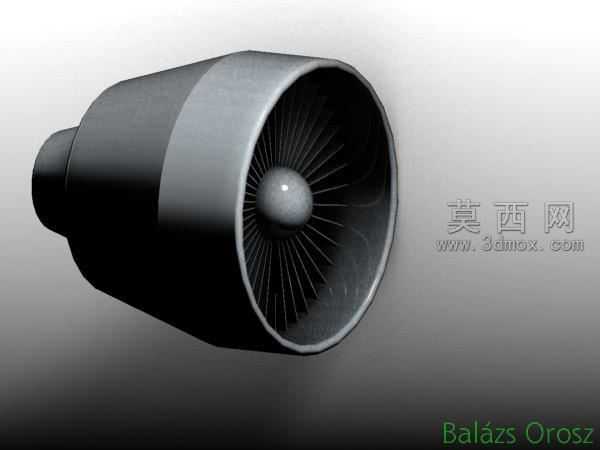

本作品为航空涡扇发动机的简化结构三维建模成果，建模过程围绕民用大涵道比涡扇发动机的核心外观与基础结构特征展开，首先在三维建模环境中完成整体轮廓的草绘定位，以发动机中心轴线为基准，依次构建进气道唇口、外涵道壳体、核心机整流罩、尾喷口等外部曲面结构，曲面构建过程中采用放样、扫掠等建模命令保证各段曲面的顺滑过渡，还原真实发动机短舱的流线型外观特征，避免曲面出现棱角、褶皱等不符合气动设计要求的结构问题。针对发动机前端的风扇叶轮部分，建模时先完成单片风扇叶片的曲面构建，通过圆周阵列命令完成整圈叶片的排布，同时对叶片根部与轮毂的连接位置做圆角过渡处理，还原真实叶片的安装结构特征，保证叶轮部分的结构合理性。材质与渲染环节，针对发动机外涵道壳体采用哑光白色工程塑料材质进行模拟，调整材质的粗糙度、反射率参数还原复合材料短舱的哑光质感，风扇叶片部分采用深灰色金属材质，添加细微的磨砂纹理模拟金属叶片的表面加工质感，渲染场景采用柔和的影棚布光方案，通过主光源、补光与环境光的搭配，清晰呈现发动机模型的曲面起伏与结构层次，阴影部分做柔化处理避免生硬的阴影边界破坏整体展示效果。建模过程中对发动机内部的高压压气机、燃烧室、涡轮等核心结构做了简化省略处理，重点突出外部可观测的结构特征，整体模型比例协调，各部分结构的尺寸比例参考真实涡扇发动机的外观比例进行设定，进气道唇口的圆弧半径、外涵道的锥度变化、尾喷口的收窄角度都经过反复调整，保证外观还原度的同时降低模型的复杂度，适合作为航空动力结构认知、三维建模练习的参考案例，模型的各部件均做了独立的分组处理，方便后续对模型进行拆解、修改以及进一步的结构细化，也可直接导入渲染软件完成不同场景下的展示效果制作。
