高灵敏低功耗FM立体声收音模组

　　这套FM立体声收音模组主要面向便携音频终端、小型广播接收设备、校园广播系统、车载辅助收音装置以及嵌入式音频开发场景，在结构设计阶段需要同时兼顾射频接收性能、PCB布局约束、外围器件装配空间和整机壳体内部的安装边界。模组核心采用RDA5807M或RDA5807NM收音芯片，芯片本身集成调频接收、解调、立体声解码与数字控制接口，外围仅需少量阻容、电感、晶振与天线匹配元件即可完成完整收音链路搭建，这种高集成度方案能够显著降低板级占用面积，适合在空间紧凑的消费电子与通讯终端内部布置。

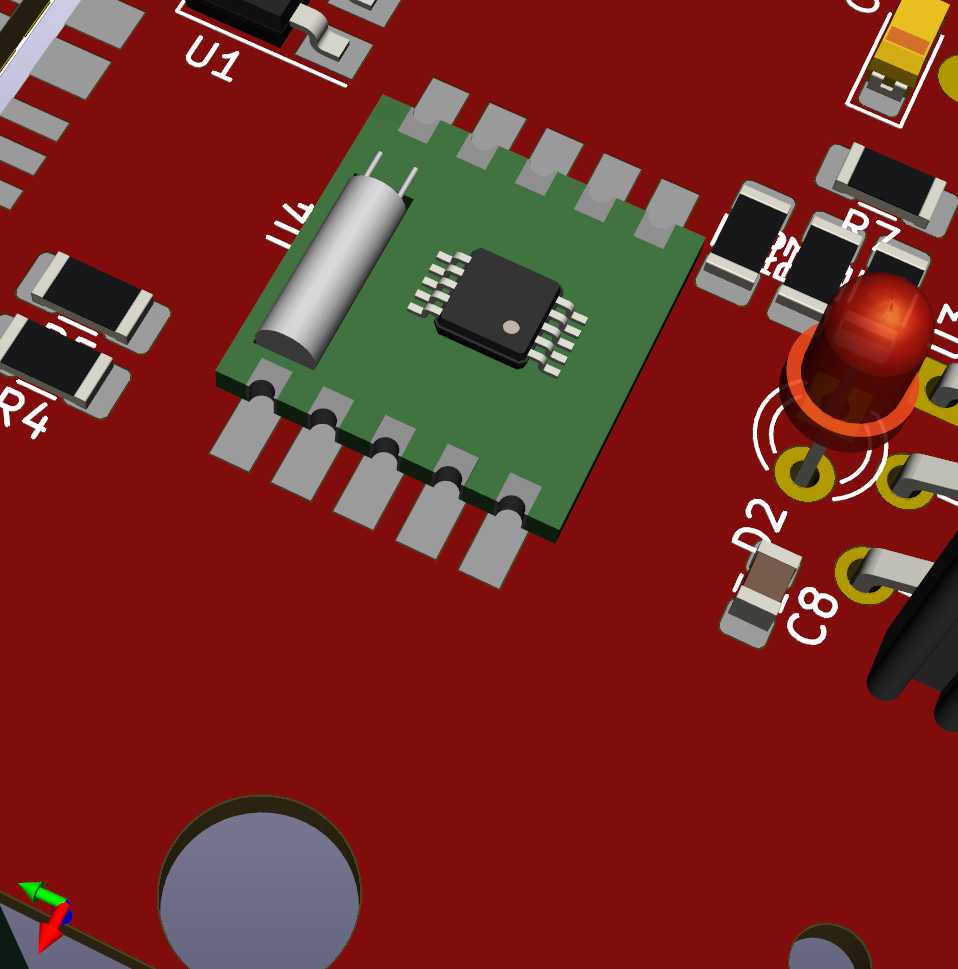

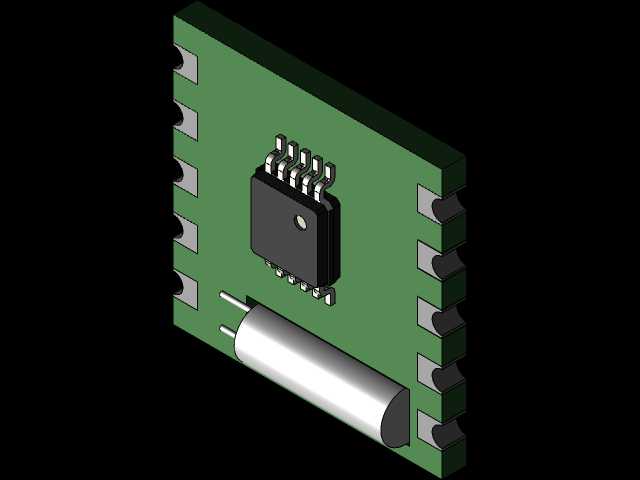

　　从板级结构来看，红色主PCB承载电源走线、音频输出线路、控制接口与外接元件，绿色子板区域集中布置收音芯片及其紧邻的匹配器件，这样的分区方式能够把射频敏感线路与功率、接口线路适度隔开，减少数字信号窜扰对接收灵敏度的影响。三维建模时，芯片采用密脚贴片封装形态，引脚沿封装两侧有序排布，焊盘与钢网开口需要按照细间距贴片工艺校核；周边0402、0603规格阻容元件的高度、焊盘间距和元件本体间隙均按实际贴片装配关系还原，避免在结构干涉检查时出现元件重叠或维修空间不足的问题。板上圆柱形晶振、红色LED指示元件、接插件与测试点均保留真实高度，便于整机堆叠时评估顶面净空。

　　实际用途方面，该模组承担FM广播信号接收、立体声解码与音频输出任务，可通过控制总线完成频道搜索、音量调节、频段设置与信号状态读取。相比分立收音方案，集成芯片内部已整合低噪声放大、混频、中频滤波与解调环节，外围参数调试集中在天线匹配、电源去耦和音频输出耦合上。设计思路上，优先保证射频输入端到芯片引脚的走线短而连续，地回路围绕高频区域形成完整参考平面；去耦电容尽量靠近芯片电源引脚布置，缩短高频回流路径；音频输出线路远离数字时钟线，降低开关噪声串入底噪的概率。LED位置对应工作状态指示，接插件边界则要和整机外壳开孔、线束走向统一校核。

　　外形与安装边界需要结合模组在终端中的固定方式判断：PCB四角与边缘应预留装配孔或卡扣位，顶层最高元件通常为接插件、LED或圆柱形晶振，底侧若放置贴片件也要控制焊盘与壳体筋位的间隙；天线输入端附近不宜被金属支架、电池或扬声器磁体紧贴遮挡，否则会压低接收场强并改变谐振点。建模过程中把PCB厚度、铜皮区域、丝印标识、元件本体高度和连接器插配方向逐项表达，能够让结构工程师在壳体设计阶段直接完成干涉检查、高度余量评估和可制造性复核。对于需要把收音功能嵌入通讯工具或数码产品的项目，这种模组化呈现也便于快速替换芯片版本、调整接口位置，并在样机阶段同步验证射频区域净空、音频走线隔离和装配工艺性。
