在做各类物联网终端结构堆叠时,通信模组的选型和三维占位往往是整机布局里最先要敲定的环节之一。SARA-N2属于u-blox面向低功耗广域场景推出的NB-IoT系列模组,这类器件不像消费级模块那样追求极致轻薄,而是优先保证射频一致性、供货生命周期和在工业现场长期运行的可靠性,因此在智能表计、环境监测节点、户外资产追踪、市政传感终端这类产品里应用十分普遍。
从实际用途来看,该模组承担的是终端设备与运营商蜂窝网络之间的数据链路功能,不需要额外搭建网关,设备部署后直接通过NB-IoT基站完成小数据包上行、远程参数下发和固件维护通道交互。相比传统GPRS模组,它的待机功耗控制更适合电池供电场景,很多埋装、壁挂或者无人值守的测点,整机要求数年免维护,结构设计阶段就必须围绕模组的天线净空、供电走线和SIM卡座位置做协同规划,三维模型的价值也正是在这个阶段体现出来。

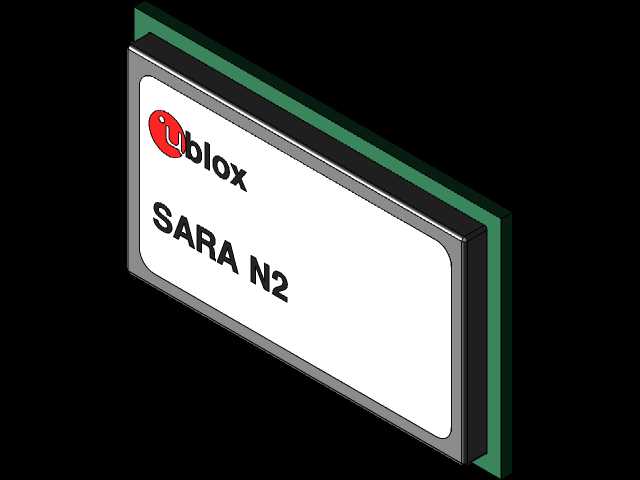

建模时首先还原的是模组本体的长方体屏蔽罩形态,主体为金属包边加顶面标识面,侧面预留贴装焊盘区域,底部按照LCC封装逻辑呈现引脚排布边界。做结构干涉检查时,不能只看模组本体的长宽高轮廓,还要在模型周边预留焊接返修空间、屏蔽罩与上壳之间的安全间隙,以及天线匹配电路的铺铜区域。很多新手布局时把模组紧贴外壳内壁布置,看似节省了内部空间,实则金属外壳或者塑胶件里的导电涂层会直接衰减射频信号,后期整改往往要重新开模,代价远高于前期在三维里把净空区域留足。
安装边界方面,这类表贴模组在PCB上的占位需要同时考虑三个维度的约束:平面上要保证模组四周与周边高大元器件保持足够距离,避免回流焊时受热不均导致虚焊;高度方向上,模组顶面到设备内壳的间隙要兼顾绝缘要求和抗震余量,在有振动的工况下还要评估是否需要增加缓冲泡棉或者固定点;底部则要严格遵循推荐焊盘封装,三维模型里把引脚位置和禁布区做出来,Layout工程师和结构工程师就能在同一份装配里核对,不会出现结构外壳开孔避让了模组、却没避让周边外围电路的低级问题。
设计思路上,该系列模组采用标准化的小尺寸封装,同家族不同制式的模块很多保持引脚兼容,这一点在产品平台化设计里非常实用。当一款终端需要针对不同区域运营商网络切换不同通信制式时,只要PCB按照兼容封装设计,结构外壳不需要任何改动,直接替换物料即可完成衍生型号开发。在三维装配中把兼容模组的占位轮廓统一对齐,后续做整机系列化扩展时,内部堆叠方案可以直接复用,省去重复建模和干涉校验的工作量。
户外部署的终端还要考虑温湿度循环下的形变问题,模组屏蔽罩和PCB之间的热膨胀系数差异,在长期高低温交替环境下会对焊点产生应力,建模时可以顺带把模组周边的加固焊盘、接地弹片位置一并体现,结构评审时就能确认接地点是否和壳体屏蔽结构有效搭接。对于采用塑料外壳的产品,还要在模型中模拟天线延伸方向,确保天线辐射方向上没有金属构件遮挡,必要时将天线引出至壳体顶部的专用天线窗位置,这些布局决策都离不开精准的模组三维数模作为空间参考。
在生产环节,该模组的SMT贴装精度要求、托盘包装尺寸和钢网开口规范,也能在结构模型的基础上同步输出工艺所需的占位参考,产线做治具设计时,可以直接调取模组高度数据来调整吸嘴行程和轨道限位,避免生产端出现器件碰撞。整体而言,这类通信模组的三维模型不只是一个外观件,而是串联硬件选型、结构堆叠、射频设计和生产工艺的核心基础数模,在物联网终端开发流程里,提前把模组的安装边界、空间间隙和周边配套器件的位置在三维环境里验证充分,能大幅减少后期打样阶段的反复修改。
