ESP8266无线通信模组板载结构

　　这类无线通信模组在物联网终端、小型传感节点、智能家居控制板和工业现场数据采集设备里使用频率很高，核心作用是把主控端的串口数据转换成WiFi无线信号，完成设备与局域网、云端平台之间的数据透传，省去单独布置通信线缆的麻烦。做整机结构布局时，模组的三维外形不能只按芯片标称尺寸估算，必须把屏蔽罩、侧边排针、板载天线区域和周边禁布范围一起纳入装配边界，否则外壳合模、天线遮挡或者连接器干涉都会在样机阶段反复返工。

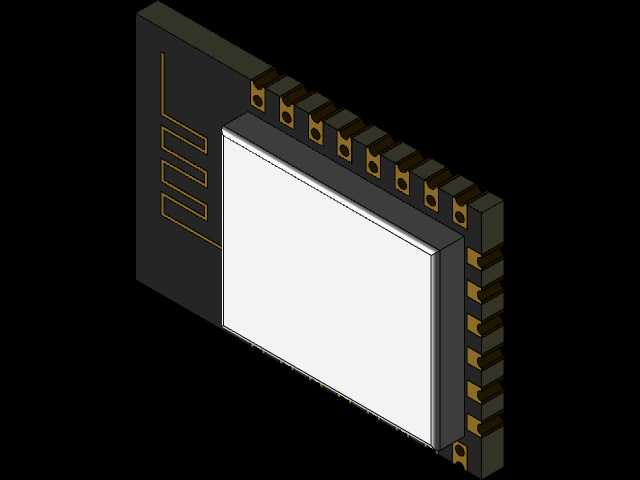

　　从板卡结构看，模组采用长方形PCB基板，一侧布置半孔或者 castellated 焊盘形式的连接引脚，引脚沿板边等距排列，既可以在母板上直接贴片焊接，也能通过排针插接在调试底座上。引脚区域的建模要特别注意焊盘中心距、孔位露出长度和板厚方向的台阶，母板封装如果只画二维焊盘而没有建立三维实体，干涉检查时很容易漏掉焊盘与外壳筋位、相邻电容之间的高度冲突。模组主体上方覆盖金属屏蔽罩，罩体边缘与PCB表面形成连续贴合边界，主要作用是抑制射频部分与数字电路之间的电磁干扰，同时给芯片和外围晶振、存储器件提供机械防护。屏蔽罩顶面并非完全无特征，实际建模时需要保留折边圆角和冲压过渡，不能简单用一个无厚度方块代替，否则热仿真、跌落检查和外壳间隙评估都会失真。

　　天线部分位于PCB端部，采用板载走线形式，铜箔走线在基板表层形成弯折辐射单元。这个区域在整机里必须保持净空，不能被金属外壳、电池、线束或者大面积接地铜皮紧贴覆盖。结构工程师在堆叠设计时，通常会把模组天线端朝向外壳开窗或者塑料薄壁区域，并在模组与壳体之间预留足够空气间隙；如果设备外壳必须使用金属材质，则要在天线对应位置设计非金属窗口，或者把模组移到板卡边缘，避免射频性能被屏蔽。三维模型把天线走线、基板和周边器件关系表达出来后，结构评审时可以直接核对天线朝向、禁布区和壳体开孔位置，比单纯依靠原理图说明更直观。

　　安装边界方面，模组底面与母板贴合，焊接后总高度由PCB厚度、元件最高处和屏蔽罩高度共同决定。母板下方若有底座、散热片或者电池仓，需要核对模组投影区域是否存在背面元件冲突；上方则要留给屏蔽罩与外壳内壁的安全间隙，既要防止振动磨损，也要考虑量产装配公差。侧边引脚在插接方案中会额外增加排针塑料座和针脚高度，模型里应区分直接贴片与插接两种状态，不能把排针当成永久固定结构。对于需要维护更换的设备，插接方式便于调试和替换，但占用高度更大；对于批量量产终端，贴片焊接更省空间，抗震性能也更好。

　　功能布局上，模组把射频芯片、晶体振荡、电源去耦、Flash存储和匹配电路压缩在同一块小板上，用户母板只需提供电源、串口收发和必要的控制引脚，就能快速获得联网能力。设计整机时，电源入口附近的去耦电容、模组下方的连续地平面、天线区外侧的走线避让都要协同处理。三维建模的价值不只是还原外观，更在于把板卡厚度、屏蔽罩轮廓、引脚间距、天线净空和安装方向全部放进整机坐标系里，让结构、电子和工艺人员在开模前就能确认装配路径、维修空间和电磁兼容风险。

　　在实际设备中，这类模组常贴装在控制主板边缘，或者通过小支架固定在传感器仓内，旁边要远离继电器、电机驱动、开关电源等强干扰源。若设备内部线束较密，还要避免线束横跨天线区域。模型中保留PCB黑色基材、金色焊盘和金属屏蔽罩的层次关系，能够帮助设计师在评审时快速识别高器件、连接边和辐射端，减少从二维图纸误判安装空间的问题。围绕模组建立准确外形后，外壳开孔、主板限位柱、绝缘片位置和生产贴装方向都可以同步确定，从而提升样机集成效率。
