SIM7000物联网通讯模块三维结构模型

　　在物联网终端设备的结构设计环节，通讯模块的三维建模精度直接决定了整机PCB布局、结构避让、外壳开模的全流程合理性，SIM7000作为多频段SMT类型通讯模块，是低功耗广域物联网终端的核心通讯载体，其三维模型的还原度直接影响硬件设计的一次成功率。从实际工程应用场景来看，这类模块广泛部署在智能抄表终端、智慧农业传感节点、资产定位追踪器、共享设备控制板、工业远程数采终端等场景中，这类终端普遍对设备体积、功耗、安装兼容性有严苛要求，因此在结构设计阶段，必须精准还原模块的所有外形边界与安装特征。

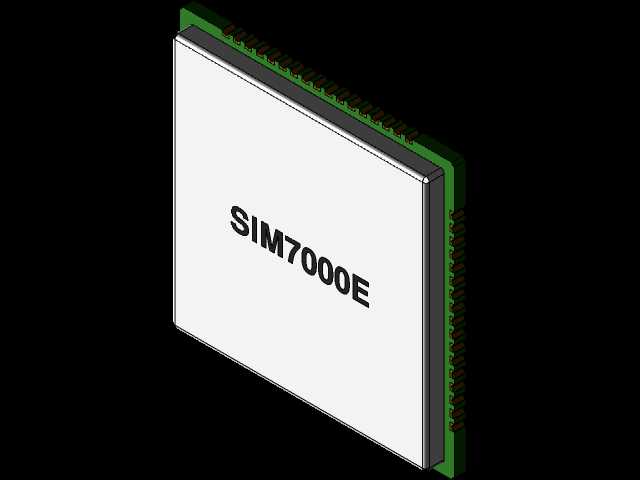

　　从产品功能特性维度看，该模块支持LTE-TDD、LTE-FDD多频段网络制式，同时向下兼容双频GSM/GPRS/EDGE网络，可实现LTE CAT M1（eMTC）与NB-IoT两种低功耗广域网络接入，下行链路数据传输速率最高可达375kbps，完全满足小数据量、低频次、广覆盖的物联网数据传输需求，不需要额外搭配复杂的射频外围电路即可实现稳定的蜂窝网络连接。在建模过程中，首先要还原模块的主体屏蔽罩结构：模块主体为矩形金属屏蔽罩封装，表面印有清晰的型号丝印，屏蔽罩边缘做了微小的倒角处理，避免SMT贴片过程中出现应力集中导致的屏蔽罩变形，同时屏蔽罩与底部PCB基板的贴合缝隙需要精准还原，确保结构干涉检查时不会出现误判。

　　模块底部采用LCC贴片封装，两侧排布整齐的半孔焊盘，焊盘的间距、宽度、伸出长度都严格按照实际器件的封装尺寸还原，这部分特征是PCB Layout与结构干涉检查的核心参考——在整机布局时，模块焊盘周边需要预留足够的焊接工艺空间，避免与周边贴片元件出现间距不足导致的焊接不良，同时要避让PCB上的走线过孔，防止焊盘与过孔短路。模块的PCB基板边缘比顶部屏蔽罩略微突出，形成一圈均匀的台阶，这部分结构在建模时不能忽略，因为部分终端设计会在模块上方加装金属屏蔽加强件，台阶的尺寸直接决定了加强件的卡扣位置与贴合间隙。

　　从安装边界来看，这类SMT模块采用标准表面贴装工艺，不需要额外的固定孔位，完全依靠焊盘与主板焊接固定，因此建模时需要明确标注模块的最大外形轮廓尺寸、最高高度、焊盘坐标基准，结构设计时模块上方不能布置过高的元件，同时要预留至少1mm的净空区域，避免金属外壳与模块屏蔽罩接触导致的射频性能下降。在射频相关的结构设计上，模块的天线馈电焊盘位置需要在模型中明确标注，方便结构工程师评估天线走线的布局空间，避免天线区域被金属结构件遮挡导致信号衰减。

　　在实际建模过程中，还要考虑模块的公差配合：模块的外形尺寸公差控制在±0.15mm以内，焊盘位置公差控制在±0.05mm以内，因此三维模型的尺寸精度要匹配这个公差等级，不能出现过大的尺寸偏差导致投板后出现元件无法贴装的问题。对于结构工程师来说，这个模型可以直接导入到整机装配体中，进行静态干涉检查、散热空间评估、装配工艺验证：模块正常工作时的温升较低，不需要额外加装散热片，但在密闭式外壳设计中，需要在模块对应位置预留一定的空气对流空间，避免长时间工作时热量累积影响模块稳定性。

　　从设计思路上，建模时优先还原对结构设计影响最大的装配特征，其次还原外观丝印与细节特征，不需要还原模块内部的芯片与电路结构，因为结构设计只需要关注器件的外部轮廓与安装特征，过度还原内部结构反而会增加模型的数据量，影响装配体的运行流畅度。模块的四个边角做了小圆弧处理，避免贴片过程中吸嘴取料时出现定位偏差，这部分细节在模型中也需要体现，方便后续做生产工艺仿真时的吸嘴匹配验证。

　　在不同行业的终端设计中，这个模块的安装方式也有细微差异：比如在电池供电的低功耗追踪器中，模块会布置在PCB的边缘位置，尽量靠近天线区域，缩短射频走线长度；在工业数采终端中，模块会布置在远离电源模块与继电器的区域，避免电磁干扰影响通讯稳定性，这些布局评估都需要基于精准的三维模型来完成，没有准确的器件模型，结构工程师就无法在设计阶段提前发现布局冲突，等到打样阶段再发现问题就会大幅拉长研发周期，增加研发成本。
