SIM7020E蜂窝通信模组三维数模

　　在做物联网终端结构堆叠时，通信模组往往是决定主板布局、屏蔽罩走向和外壳开孔的关键件，这款SIM7020E对应的LTE Cat.1类蜂窝模组数模，正是为这类前置布局校核准备的。拿到这类模组，结构工程师最先关心的不是丝印上的型号，而是它的物理包络：金属屏蔽罩主体加两侧LCC贴片焊盘的典型形态，本体厚度、长宽边界以及引脚伸出位置，都直接决定PCB上预留的禁布区范围。数模把屏蔽罩顶面的平整区域、侧边阶梯以及底部绿色基板外露的焊盘行列都还原了出来，排布主板时可以直接把它当作干涉检查的基准件。

　　从实际用途看，这类模组承担的是设备与蜂窝网络之间的数据链路，常见于智能表计、共享设备、远程监测终端、车载定位单元和工业网关。不同于早期2G模组逐步退网带来的替换需求，Cat.1路线在中低速率、低功耗、广覆盖场景里更合适，传输传感器采集量、状态报文、位置信息或者远程指令都够用。结构设计上要配合的点很明确：模组上方不能被金属外壳紧贴压死，需要预留屏蔽罩到壳体内壁的安全间隙；周边射频走线、SIM卡座、电源去耦电容的位置也要和模组占位协同，否则后期改版会牵动整板。

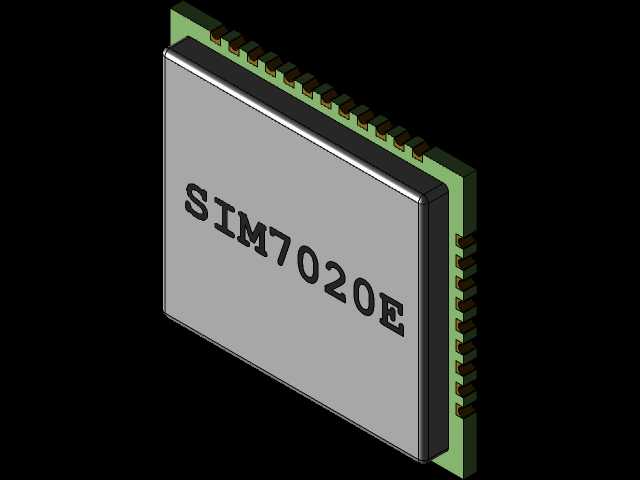

　　建模思路上，这个数模没有把内部芯片、走线建出来，而是抓住结构工程师真正用到的外部特征：矩形金属罩的倒角与包边、基板相对罩体的外伸量、两侧 castellated 半孔焊盘的间距与厚度方向位置。这些特征足以支撑贴片封装对齐、钢网开窗复核和装配干涉检查。顶面丝印SIM7020E在数模里以凸起字样体现，既方便装配时识别方向，也能在整机爆炸视图里快速辨认元件。基板边缘那一排焊盘按等间距阵列处理，引脚数量和位置对应实物LCC封装，导入装配后可以和PCB封装原点对位，检查焊盘与模组端子是否一一重合。

　　安装边界方面，这类表贴模组不靠螺丝固定，而是靠回流焊贴装在主板上，因此三维布局里要控制的是模组正下方及周边的元件高度。屏蔽罩覆盖区下方通常允许走板，但基板两侧焊盘内侧要避免放置过高电容；模组顶面到上壳的间隙要结合绝缘片、导电泡棉或屏蔽方案一起定。如果产品外壳为金属，还需在天线馈入方向预留天线净空或外置天线安装位，数模本身虽然不含射频天线，但它的占位能帮助确定天线转接座与同轴线的走线路径。

　　在整机堆叠阶段，把该模组数模放入设备后，可以同步校核几类典型问题：一是电池、支架、卡扣是否与屏蔽罩顶面或侧边焊盘冲突；二是维修拆装时SIM卡是否需要在模组旁预留操作空间；三是外壳跌落变形后，内壁是否会压到模组最高处；四是灌胶或 conformal coating 工艺中，模组周边胶量是否会影响焊盘检视。对于做通信终端、传感节点和远程控制盒的团队来说，一个准确的外部包络模型比仅有二维尺寸图更直观，能在结构评审阶段就把封装方向、禁布高度和装配顺序锁定，减少打样后才发现模组与壳体、连接器打架的返工。
