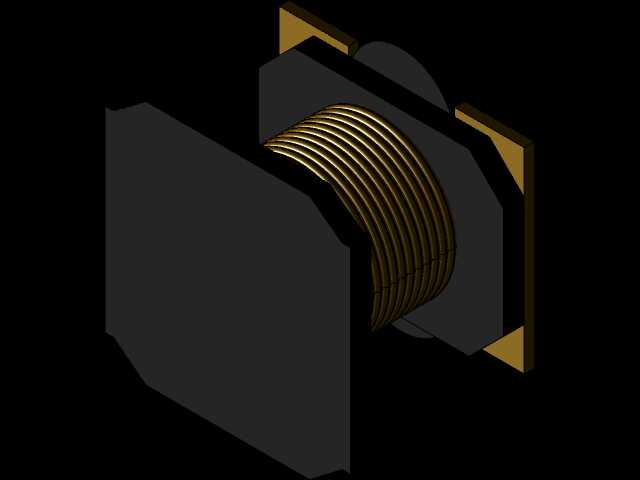

贴片式功率绕线电感三维结构设计

　　在消费电子与通讯终端的紧凑主板布局里，这类表面贴装功率绕线电感承担着DC-DC电源回路储能、纹波抑制与负载瞬态电流续流的核心作用，常见于手机、便携检测设备、小型通讯模块的供电支路，和主控芯片、滤波电容协同构成稳定的电源转换链路。建模时首先要还原的是铁氧体磁芯的包覆轮廓，磁体采用两端带切角的近似方形块状结构，切角设计并非外观装饰，而是对应SMT回流焊过程中吸嘴取放的对位避让，同时避免元件边角与周边高密度排布的阻容元件发生干涉。中部裸露的多层漆包铜线绕组是模型的核心特征，绕组沿磁芯中柱紧密绕制，每一圈铜线的排布间距、线径堆叠高度都严格参照实物测绘，绕组两端的引出线直接延伸焊接到两侧金属端子上，省去传统插件电感的引脚弯折工序，

　　适配全自动贴片机的高速贴装节拍。两侧的镀金焊接端子沿磁体侧壁向下弯折，端子底面与PCB焊盘完全贴合，端子的伸出宽度、弯折圆角都需要在三维结构里准确定义，硬件工程师做PCB封装库时，可以直接提取模型的端子投影轮廓，核对焊盘尺寸、钢网开口范围，避免出现虚焊、端子共面度不足的问题。从安装边界来看，这类SMD电感整体高度控制在毫米级，建模时预留了元件顶部到设备中框或屏蔽罩的安全间隙，磁体外侧的黑色绝缘包覆层厚度也做了分层表达，结构工程师在堆叠主板时，可直接将该模型导入整机装配环境，校验电感周边的散热空间——功率电感在大电流工况下会产生磁损与铜损，绕组和磁芯的温升需要通过周边空气对流或主板铜箔散热带走，

　　模型还原的真实外形可以辅助热仿真工程师划分准确的热阻区域。设计思路上，绕组完全内嵌在磁芯形成的闭合磁路中，这种结构能大幅降低漏磁，减少对周边敏感模拟电路、射频天线的电磁干扰，模型里磁芯对绕组的半包围形态，直观呈现了磁路闭合的设计逻辑，和开放式空心电感形成明确区分。在选型匹配阶段，结构工程师可以通过该三维模型快速确认元件的占位尺寸，对比主板上预留的元件封装区域，判断同规格不同厂商的电感是否可以通用替换；生产工艺端，模型还原的端子弯折角度、磁体端面平整度，也能给SMT来料检验提供可视化参照，比如核对编带包装内元件的取向是否符合贴片机吸嘴取料方向，端子是否存在运输过程中造成的形变。整个模型没有做多余的简化夸张，绕组的每一层堆叠、

　　磁芯的切角位置、端子的焊接面都按实物比例还原，既可以用于电子整机的虚拟装配干涉检查，也能作为电源硬件设计时的结构参考，帮助工程师在布局阶段就预判贴装、散热、电磁兼容多方面的约束，不用等实物打样后才发现元件高度超限、端子与焊盘错位这类低级问题。
