气培种植精密计时控制装置结构

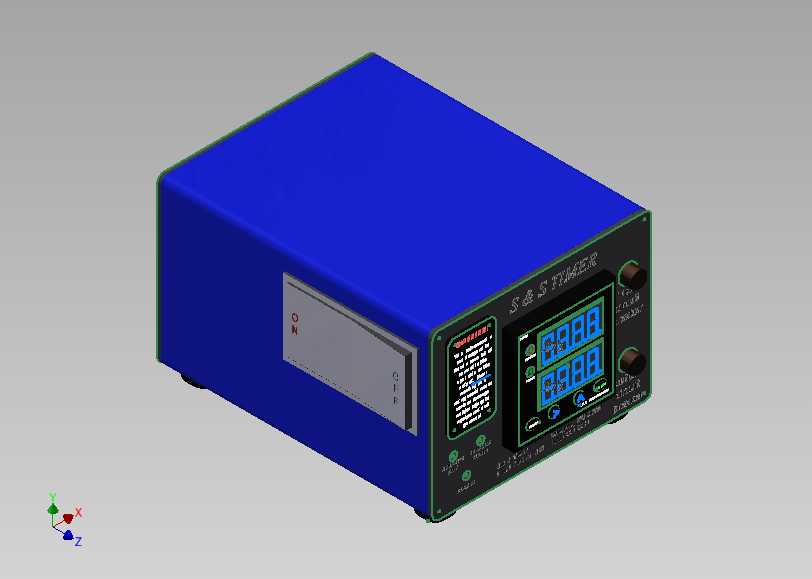

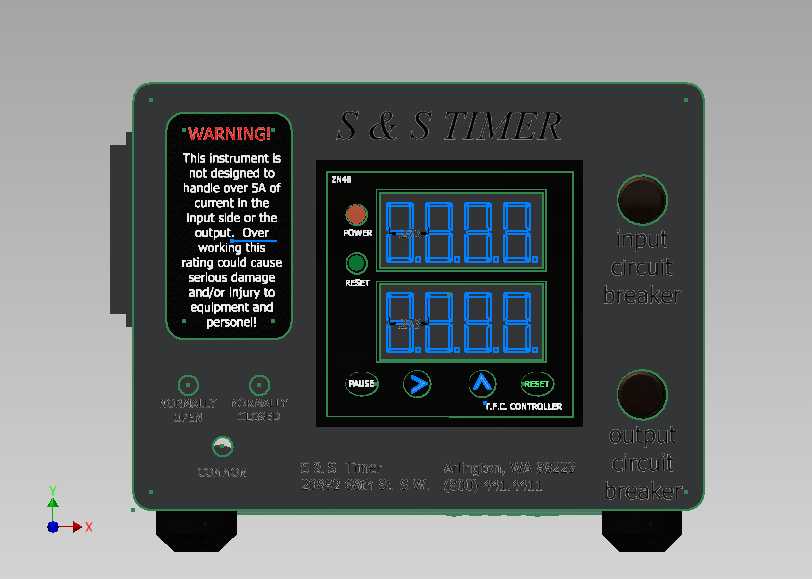

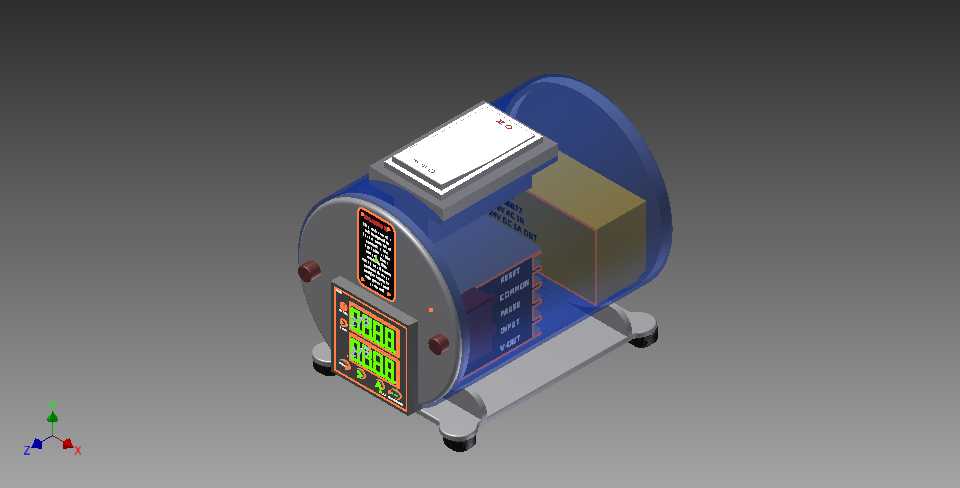

　　这套计时控制装置面向气培种植以及对动作节拍、通断窗口、负载保护有严格要求的小型自动化场景，核心任务是在受控周期内稳定切换外部执行回路，并把输入、输出两侧的异常电流风险限制在箱体面板可直接处置的范围内。装置正面采用壁挂式控制盒布局，面板中部布置双显示窗口，用于呈现计时参数与运行状态；左侧设置电源指示、复位指示以及常开、常闭、公共端接线标识，使干接点逻辑在装配和检修时不需要反复翻阅图纸即可确认回路关系。右侧上下布置输入侧断路器和输出侧断路器，两个圆形保护元件紧贴面板边缘，操作者在巡检时可以直接观察按钮位置，故障跳闸后也能够在不打开箱体的情况下完成复位判断。

　　从实际使用角度看，气培系统中的喷雾泵、补光回路、营养液阀组往往需要按秒级或分钟级周期循环工作，普通家用定时器在触点容量、抗干扰和接线可维护性上难以满足长期运行要求。该装置把计时控制、状态指示、手动暂停、参数调整、复位和前后级断路保护集中在同一面板上，减少了柜内零散元件数量，也降低了现场接线出错概率。面板警示区明确提示回路不设计为承受超过5A的持续电流，输入侧或输出侧超载都可能造成设备损坏甚至人员伤害，这一边界决定了它更适合驱动小功率电磁阀、继电器线圈、控制信号回路或经中间继电器扩展后的负载，而不是直接接通大功率水泵本体。

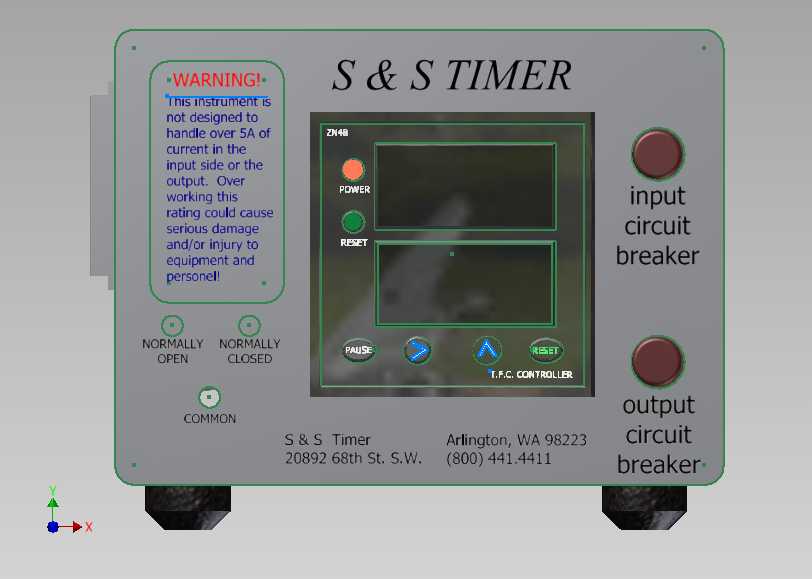

　　结构建模时，面板各元件的相对位置优先服从操作频率与安全隔离。显示区域位于视觉中心，电源和复位指示灯靠近显示窗左上角，便于上电后快速确认控制电源与程序状态；功能按键集中在显示窗下方，从左到右形成暂停、参数移位、数值调整、复位确认的操作顺序，符合调试人员由停止到设定再到恢复运行的动作逻辑。输入断路器放在面板右上区域，输出断路器放在右下区域，二者与低压控制按键之间保留明显间距，既避免强电操作手部动作误碰设定键，也让强弱电功能分区在视觉上清晰可辨。底部丝印保留装置名称、地址和服务编号区域，实际量产时可替换为型号、额定电压、触点容量和接线图编号，使面板同时承担操作界面与铭牌说明功能。

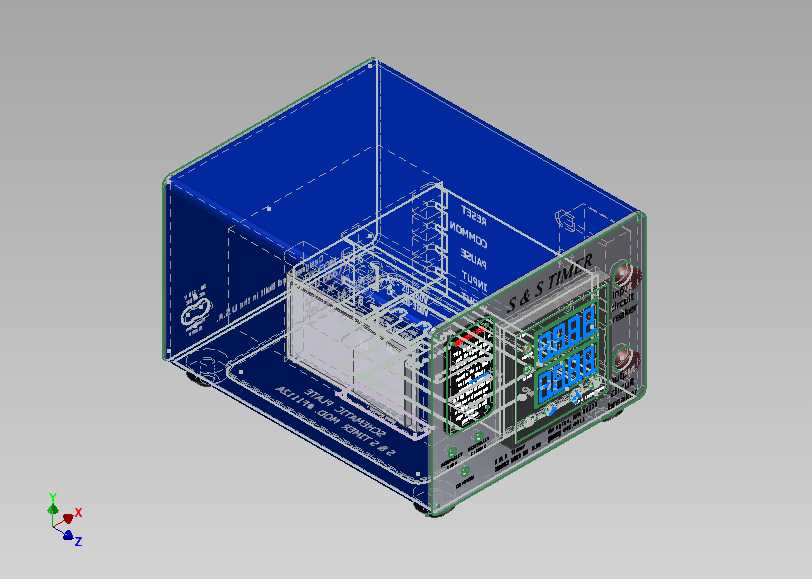

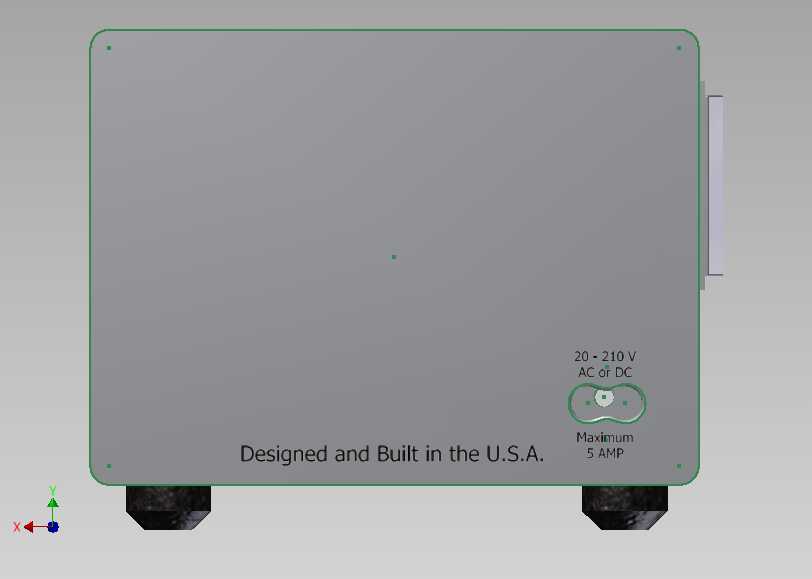

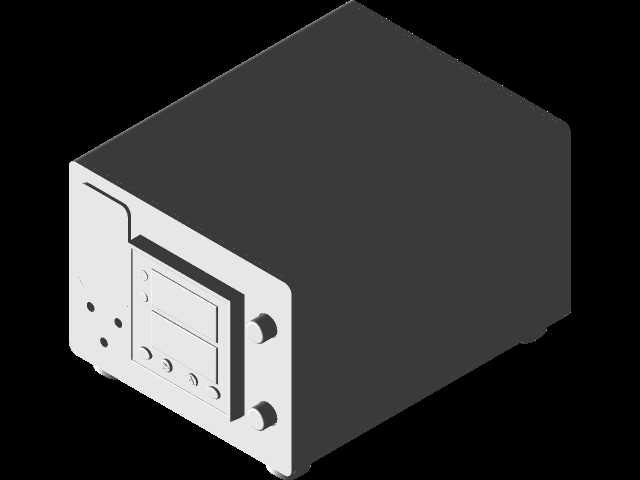

　　安装边界方面，整体外形按矩形壁挂控制盒处理，面板四角预留固定孔位，后侧需要容纳控制器、接线端子、断路器本体和线束弯折空间。三维布局时不能只按正面按钮尺寸确定盒体深度，断路器的接线端子、导线弯曲半径、端子排压线空间以及维护手指空间都应同步校核。常开、常闭和公共端标识虽然印在面板左侧，但对应的继电器接点建议在盒内靠近出线侧布置，使外部电缆进入后能够以最短路径到达端子，避免跨面板走线。显示窗后方需要预留PCB安装柱和防震间隙，按键与面板开孔之间应设置均匀间隙，防止箱体喷涂厚度、膜片公差或装配压紧导致卡键。

　　散热与安全也是该类装置不可忽略的设计点。计时控制器本身功耗较低，但断路器接线端子若长期处于松动状态，会在负载切换时产生局部发热。模型结构深化时，应在盒体下部或侧面规划走线孔与透气位置，进线孔采用防水接头或护套，尤其在气培种植环境中，空气湿度高、营养液雾滴容易扩散，面板按键和显示窗建议通过覆膜或密封胶条实现正面防溅。断路器操作按钮需保持外露可操作，同时在按钮周围避免形成积液凹槽。箱体材料可选用薄板金属折弯件或工业塑料壳体，前者有利于屏蔽和接地，后者有利于潮湿环境防锈；无论采用哪种方案，面板丝印、膜片厚度和安装孔位都要与三维模型保持一致。

　　在功能逻辑上，装置并不只承担简单倒计时。它通过可编程计时单元完成周期设定、暂停保持、复位重启和状态输出，外部接点以常开、常闭、公共端形式提供干接点信号，方便接入PLC远端输入、继电器线圈、声光报警器或小型阀组。输入断路器负责上游控制电源的隔离与短路保护，输出断路器负责下游负载回路的分断，这种前后级双保护布局让检修人员可以分别切断控制电源和负载电源，而不是依赖单一总开关。对于精密公差计时需求，面板操作区应避免多余功能堆叠，按键行程、指示灯亮度和显示窗视角都要围绕快速读数设计，使操作者在高湿、强光或戴薄手套的现场条件下仍能确认设备状态。

　　建模深化阶段，可将装置拆分为面板、后盖、显示窗、按键帽、指示灯、断路器、端子排、安装柱和密封件等子装配。面板开孔不仅要满足元件外形，还要考虑标签区域、警示区域和手指操作空间；断路器的外形轮廓应保留按钮高度和接线端深度，避免装配阶段出现面板与内部元件干涉。整体结构适合作为小型控制柜的人机界面单元，也可独立成盒安装在种植架、实验台或设备旁，其价值不在于追求复杂功能，而在于把计时、接点逻辑和回路保护整合为一个边界清晰、操作直接、维护方便的现场控制节点。
