磁吸式遮光罩杆端磁铁固定支架结构

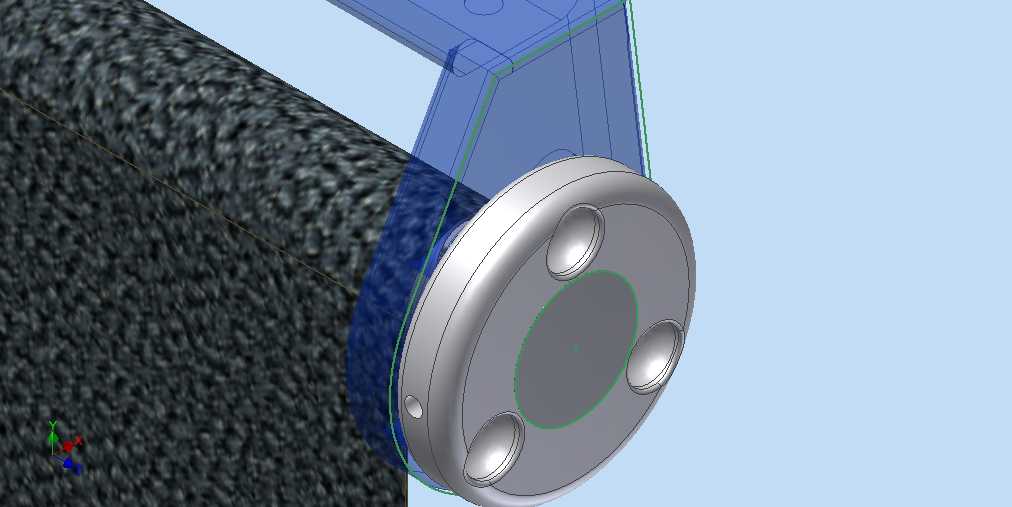

　　这套结构围绕遮光杆件末端的磁吸定位需求展开，核心是把多枚圆柱磁铁嵌装在遮光罩杆端的透明圆盘内，再通过支架约束磁铁排布，让遮光部件在靠近金属窗体或配套吸合面时能够快速对位、稳定吸附，日常用于窗侧遮光帘的杆端固定场景，避免帘体受气流、触碰后偏移走位。

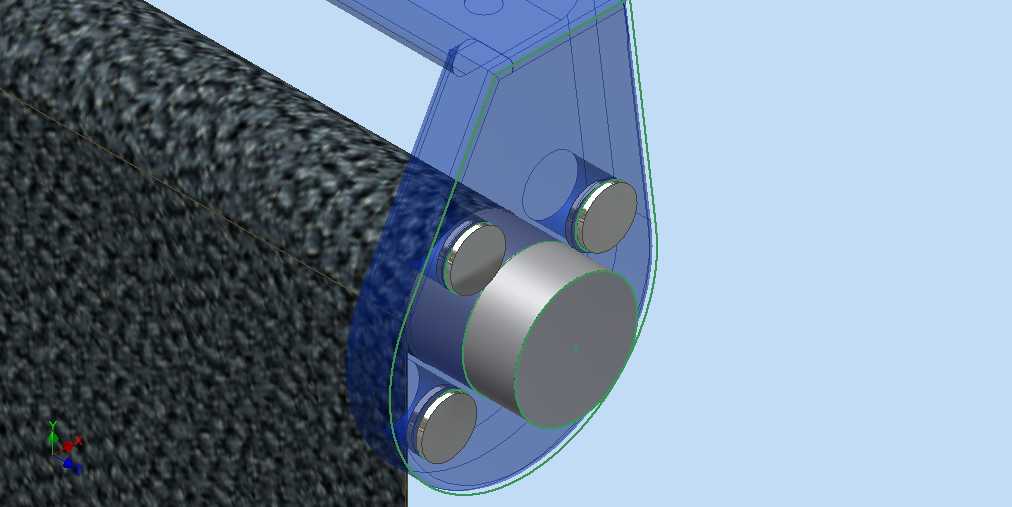

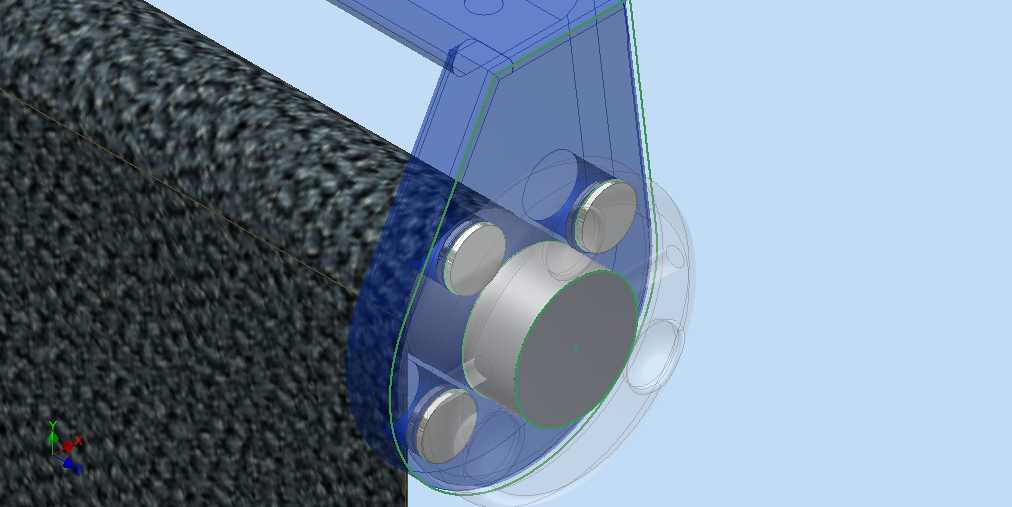

　　从实际装配逻辑看，杆体一侧采用带粗糙包覆纹理的握持或连接段，和透明端盘衔接处做了贴合过渡，端盘内部预留出对应磁铁外径的沉孔，磁铁装入后端面和盘体表面保持齐平，既不会凸出刮碰帘布或窗体，也不会因内凹过多导致磁吸气隙变大、吸合力衰减。支架部分跨接在端盘和杆体之间，一方面抵住每枚磁铁的后侧，防止磁铁在长期吸合、拉开的往复动作中从沉孔里松脱窜动；另一方面把多枚磁铁的相对位置锁死，让磁极排布始终保持设计状态，不会出现磁铁自行转动、相邻磁极互斥导致吸合力波动的问题。

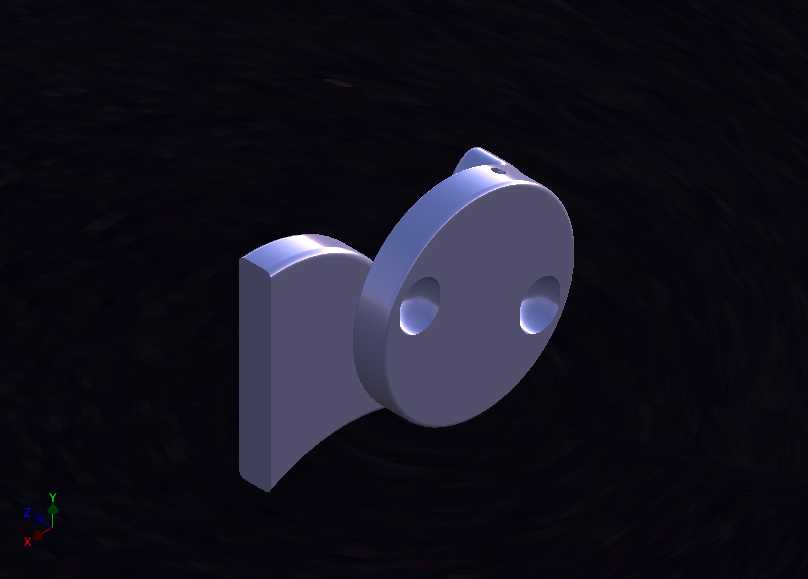

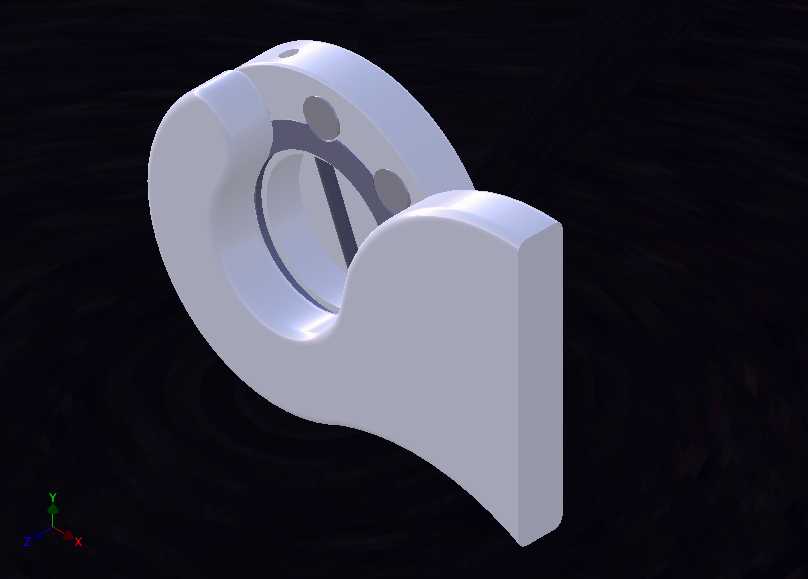

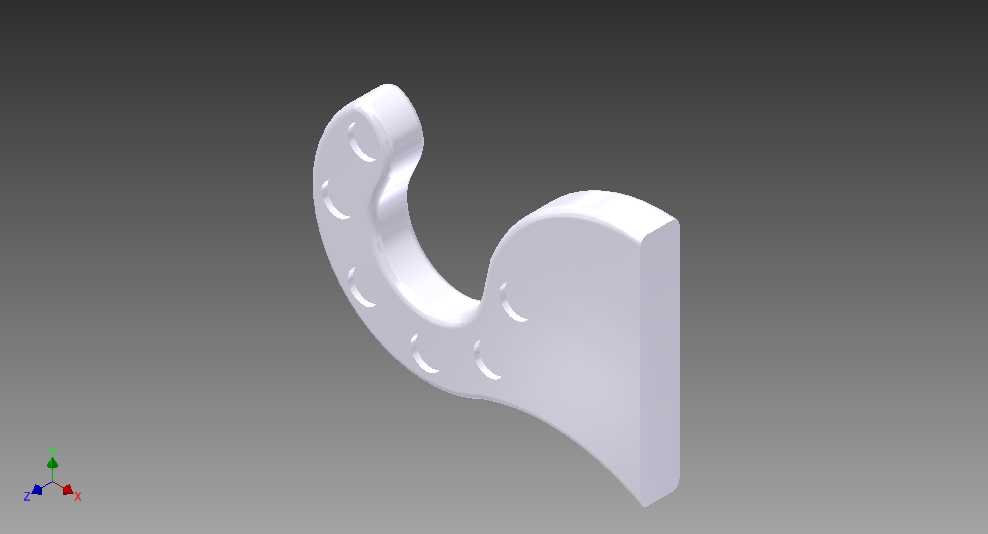

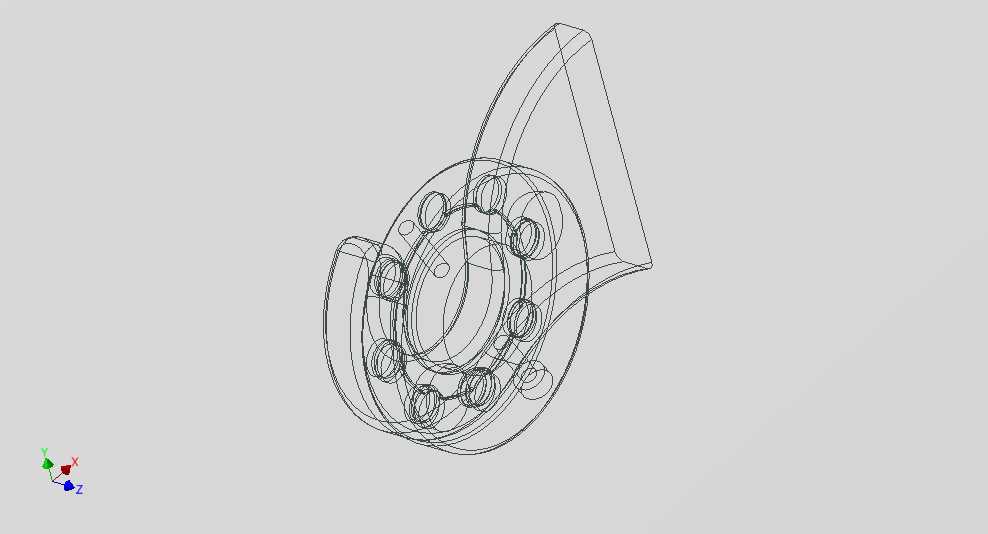

　　设计时首先要敲定的是端盘的安装边界：端盘外径需要覆盖杆端连接面，同时留出三到四枚磁铁的环形排布空间，磁铁中心圆直径不能过小，否则相邻磁铁距离太近，同磁极侧向斥力会给装配带来麻烦，也会让支架的限位结构受力集中；磁铁中心圆也不能过大，不然端盘尺寸被迫加大，超出帘杆端部的安装空间，开合帘体时容易磕碰窗框。盘体采用半透明材质建模时，特意把内部沉孔、磁铁轮廓和外部加强筋都做了可视化区分，工程师在三维软件里可以直接检查磁铁和孔位的配合间隙，确认支架卡扣和盘体、杆体的贴合面没有干涉。

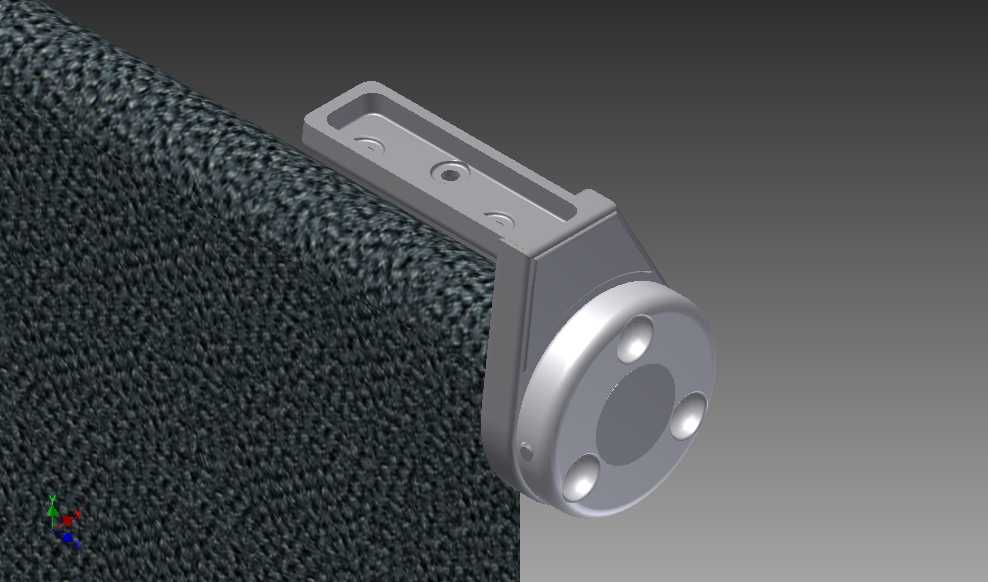

　　杆体和端盘的衔接段做了局部加厚的蓝色包覆结构，这个区域既是外观过渡件，也是受力传递区：当用户拉动遮光帘、杆端受到侧向拉力时，拉力不会直接作用在磁铁和盘体的粘接面上，而是通过包覆段传递到整根杆体，减少磁铁受剪切力脱落的风险。支架的支脚分别压在每枚磁铁的后端，支脚末端做小凸台嵌入磁铁后侧的定位浅坑，装配时先把磁铁逐枚压入端盘沉孔，再扣上支架，支架和杆体、端盘之间通过卡扣或紧固件锁紧，整个装配过程不需要额外给磁铁涂大量胶层，后期如果需要更换磁铁，拆开支架就能直接取出零件，维护便利性更好。

　　在磁吸性能匹配上，多枚磁铁环形排布的方案相比单块大磁铁，优势在于吸合时盘体受力更均匀，遮光罩杆端贴到金属面后不会出现单点翘边，哪怕窗体表面存在轻微平面度误差，环形布置的多个吸合点也能保证至少三枚磁铁有效接触，维持足够的固定力。建模过程中需要核对磁铁的厚度方向尺寸：磁铁前端面到盘体外表面的材质层厚度要控制在很小范围，这层非金属层太厚会大幅拉长磁路气隙，让实际吸合力明显下降；但也不能完全让磁铁外露，否则磁铁表面容易氧化、吸附铁屑，还会在反复碰撞金属窗体时产生噪音和刮痕。

　　端盘外侧的圆弧轮廓做了倒角处理，没有尖锐棱边，在帘体反复收放的场景里，即使操作人员手部碰到杆端，也不会被划伤；透明盘体的设计也让使用者可以从外部直接观察内部磁铁是否出现移位、脱落，日常巡检不用拆开整个支架就能判断结构状态。杆端的黑色纹理包覆段除了提升握持摩擦力，也和内部刚性杆芯形成复合结构，刚性芯材承担整体抗弯强度，外层软质纹理吸收碰撞冲击，碰到窗框时不会产生硬撞击异响，也不容易磕坏窗体表面涂层。

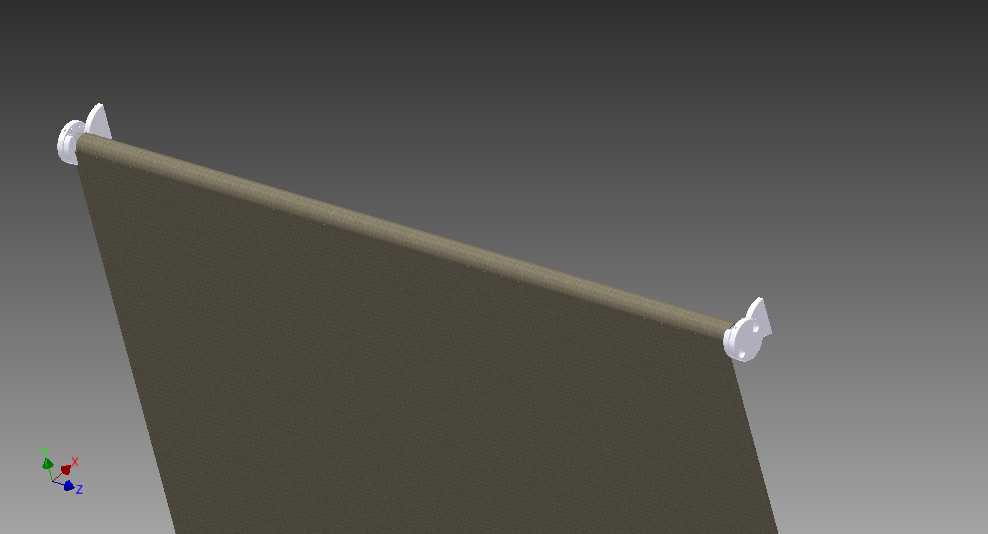

　　从安装边界角度梳理，整套杆端组件的轴向长度从杆体包覆段末端到吸盘最外端面的距离，要适配常见遮光帘杆的端部预留空间，不能超出帘布收拢后的总厚度，避免帘布完全收卷后杆端突出过多影响美观；径向尺寸上，端盘的最大外径要小于帘杆端部的安装座内径，保证杆体在转动、开合过程中端盘不会和安装座发生摩擦。三维建模时把所有零件的配合面都做了公差预留，磁铁沉孔的内径比磁铁外径略大，方便手工压装，支架和盘体的卡扣面则做小过盈配合，扣合后不会因日常振动松脱。

　　这套结构没有复杂的传动部件，核心设计难点在于磁铁排布、磁路间隙和限位支架的受力平衡，工程人员在调整方案时，可以直接在三维模型里修改磁铁数量、中心圆直径、盘体厚度这些参数，快速验证不同配置下的结构干涉情况，不用先加工实物再反复试错，能有效缩短窗用遮光磁吸配件的开发周期。
