三弹簧联动便携电动健身手柄结构

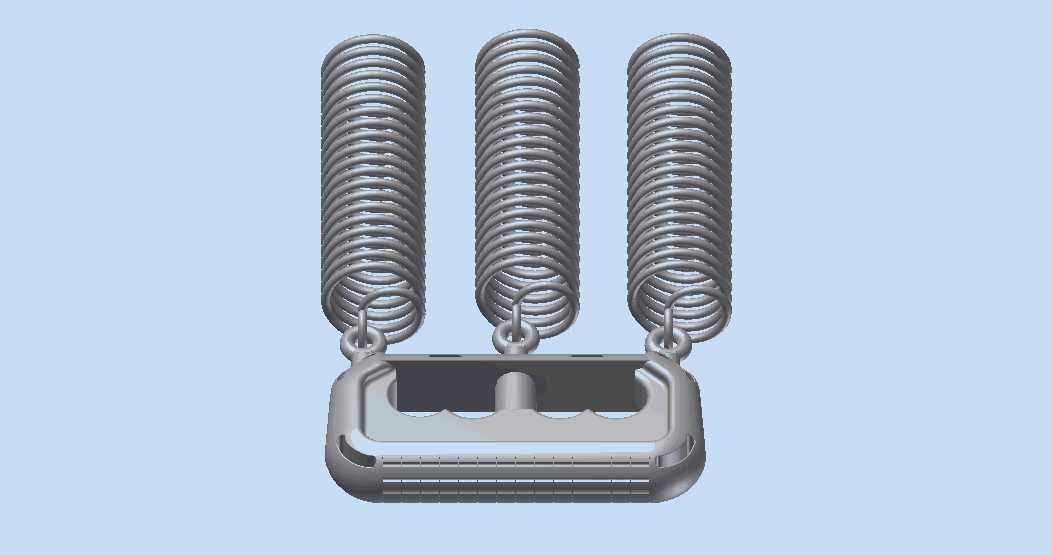

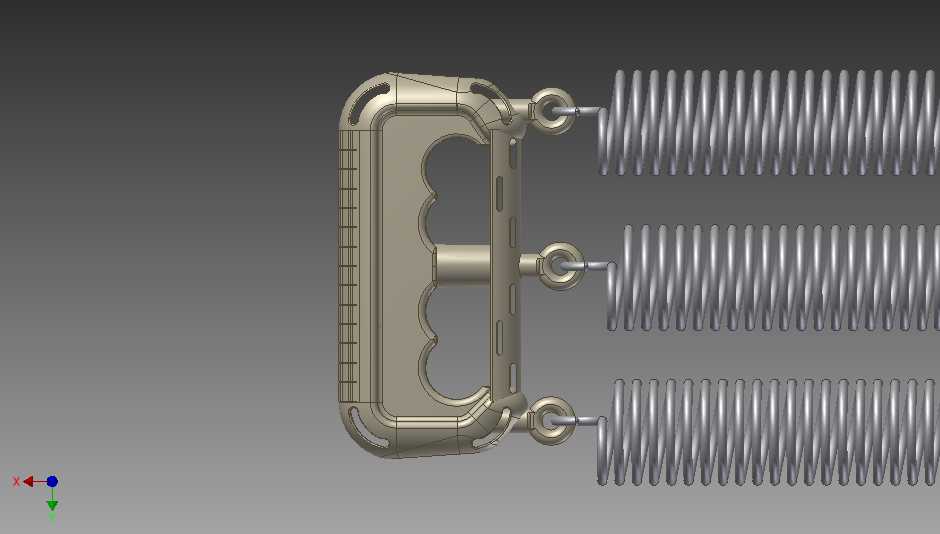

　　该手持健身手柄采用三列并联螺旋弹簧作为核心受力与回弹部件，弹簧下端通过铰接吊环与下方握持基座相连，整体结构围绕手持发力、往复回弹的使用逻辑搭建。基座部分做了全包覆圆角握持造型，上表面预留三处铰接安装位，分别对应三根弹簧的下端连接点，吊环与基座凸台之间采用销轴铰接，允许弹簧在受侧向力时产生小角度偏摆，避免硬连接带来的根部应力集中。三根弹簧等距平行排布，单根弹簧的有效圈数充足，轴向压缩行程覆盖日常握力、臂力训练的形变范围，弹簧两端均做收口磨平处理，上端可配套封端件，防止训练过程中簧圈剐蹭手部。基座内部预留了电池仓与驱动模块安装空间，仓体轮廓贴合常见圆柱锂电与小型偏心振动组件的布置边界，侧壁设置走线槽与卡扣位，可将振动驱动、控制按键、

　　充电接口的装配路径完全隐藏在外壳内部。外壳边缘做了大圆角过渡，握持区域的壁厚均匀，既保证注塑成型时的熔体流动顺畅，也避免长期握持受力出现局部开裂。从安装边界来看，弹簧铰接点的间距经过匹配，三根弹簧在同步压缩时不会发生簧圈互相干涉，弹簧最大外径与基座宽度方向留有安全间隙，侧向偏摆至极限角度时，簧体也不会触碰基座侧壁。该结构可应用在居家握力训练、上肢康复辅助、便携振动按摩类器材场景，弹簧提供持续的线性回弹阻力，内置振动模块可在握持训练时同步输出低频振感，兼顾力量训练与肌肉放松。设计过程中优先保证受力路径清晰：手部握持基座施力时，载荷通过三处铰接点均匀分配到三根弹簧，簧体沿轴向吸收形变能量，卸载后依靠自身弹性复位，

　　铰接结构释放弹簧端部的扭转约束，让簧体形变更接近自然伸缩状态。基座底部预留了防滑垫安装平面，侧边可集成功能按键与充电口，外壳分模线沿握持侧面布置，不影响手持触感。弹簧组件与基座之间为可拆卸铰接结构，维护时可单独更换不同刚度的弹簧，适配不同训练强度需求，整体没有复杂传动构件，零件数量少，装配工序简单，适合小批量健身器材的结构验证与样机开发。
