1911战术手枪激光瞄准反射装置

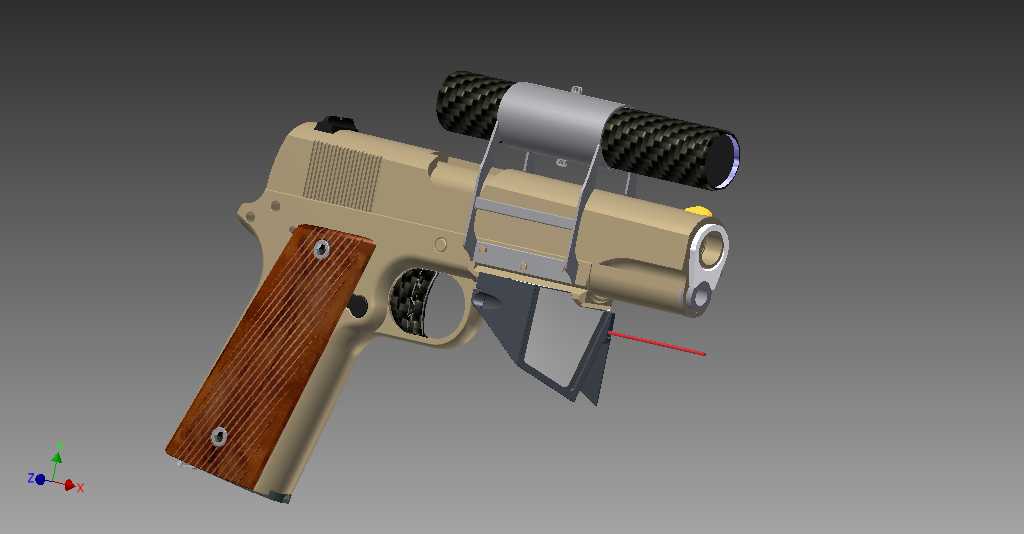

　　这套三维结构围绕1911风格.45口径半自动手枪展开，核心在于枪口下方加装的激光反射瞄准组件及其配套的45mm宽导轨安装体系。从整机布局看，手枪本体保留了经典1911的套筒、枪管、握把与扳机机构，金属套筒采用香槟金色表面处理，握把片为红棕色木质纹理并通过两颗螺钉固定，击锤、手动保险、空仓挂机等操作件位置均按实枪操作逻辑还原。激光反射装置通过扳机护圈前方的下挂支架固定，支架呈三角镂空形态，上端环抱套筒座前端，下端延伸出安装平台，既保证了与枪身的刚性连接，又避免了与复进簧、枪管摆动轨迹发生干涉。

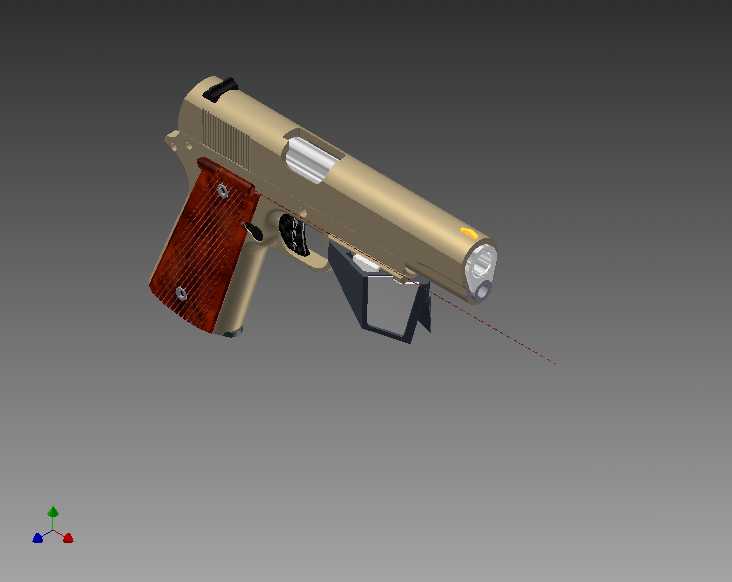

　　反射镜组件的功能定位是将激光发射器的光束经镜面折转后沿枪管轴线方向投射，在目标上形成可见瞄准光点，用于近距离快速指向射击。装置前端集成了圆柱形激光发射腔体，腔体轴线与镜面呈固定夹角，反射镜面通过可调支座固定，可在水平与俯仰方向进行微量修正，以校准光点与弹道的重合点。这种折转光路设计的好处在于激光源不必直接对准枪口方向，能够把电子元件布置在护圈下方的低位空间，降低枪口装置的整体高度，同时减少套筒前后运动时对光路的遮挡。

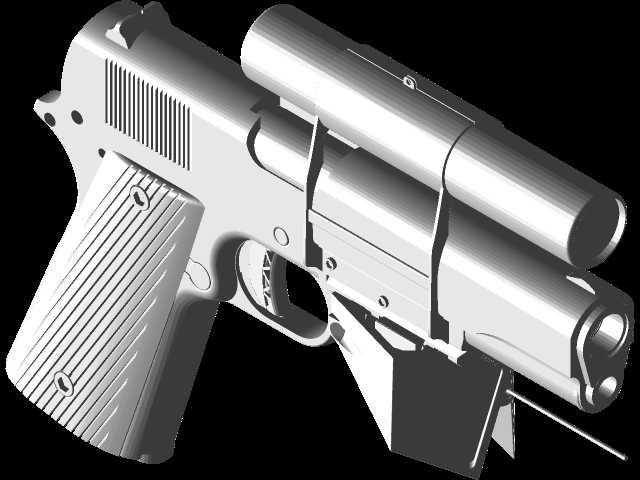

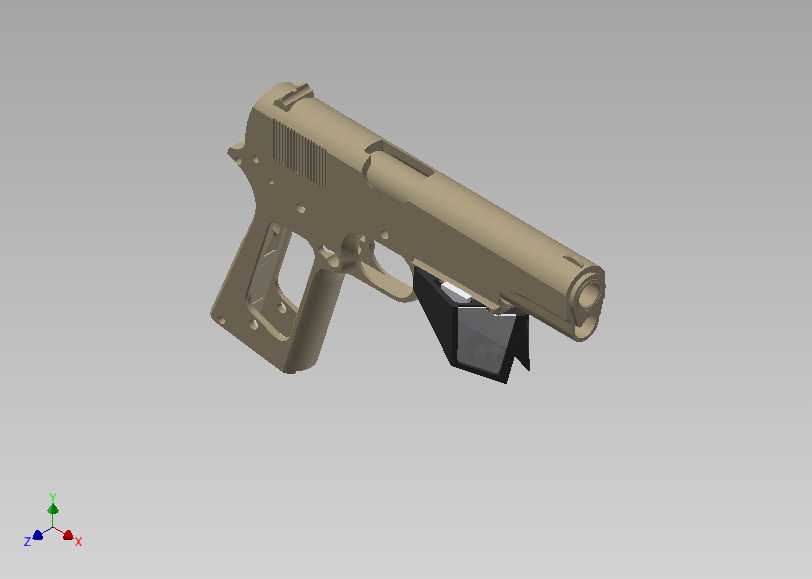

　　安装边界方面，下挂支架充分利用了1911套筒座前端下方的空间，支架内侧轮廓与套筒座圆弧面贴合，侧向伸出的定位销嵌入枪身对应凹槽，承受射击时的后坐冲击。配套的45mm宽导轨沿支架底部向前延伸，导轨截面采用标准战术皮卡汀尼齿形，齿距与槽宽按通用附件接口设定，可在反射镜之外串联加装战术灯、前握把等附件。建模时导轨顶面与枪管轴线保持平行，确保附件光轴与枪膛轴线的基准关系可控；支架与套筒之间预留了套筒后坐所需的间隙，往复运动中不会发生剐蹭。

　　从结构设计思路看，整套装置需要兼顾三个约束：其一是后坐工况下的连接强度，支架选用薄壁加筋的镂空形态，在减轻质量的同时保证纵向刚度，射击循环中镜面偏角不发生漂移；其二是光路密封与防护，激光腔体前端设置透明窗口，反射镜背面有挡光护罩，避免杂散光外泄暴露位置；其三是人机工程，支架下缘平滑过渡，不影响双手持握时副手的托举位置，扳机护圈前方留出手指活动空间。

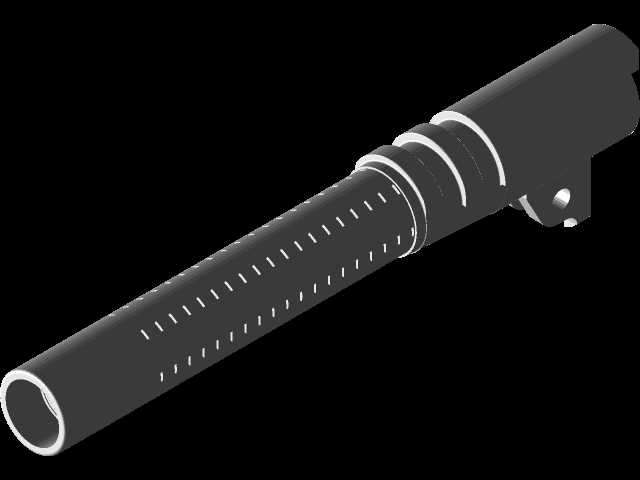

　　应用场景上，这类激光反射瞄准附件主要配装于警用勤务手枪、影视道具枪以及战术训练器材，在室内突入、低光环境瞄准等场景中，射手无需通过机械瞄具精确对准，只需将光点压在目标上即可击发，显著缩短瞄准反应时间。三维建模过程中，枪管、套筒、复进簧、扳机连杆等运动件按实际装配关系分层，反射镜的折转角度、激光腔体的同轴度、导轨齿的定位尺寸均单独参数化，便于后续调整光点归零位置或适配不同长度的1911套筒座。握把片的木纹纹理、套筒表面的拉丝质感以及激光束的红色虚线效果，都在渲染中予以体现，直观呈现了附件装枪后的实际形态与光路走向。
