双向潮汐能涡轮发电装置结构设计

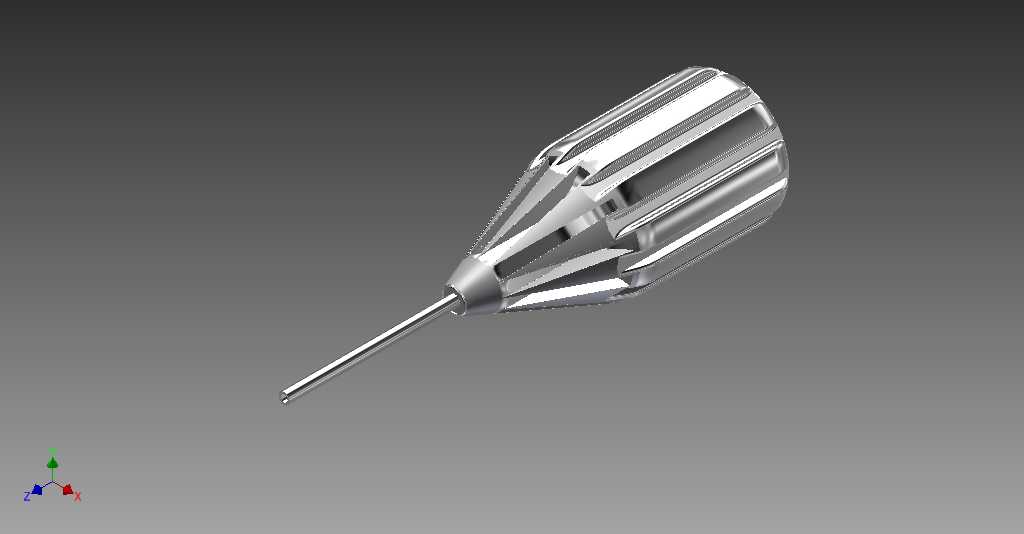

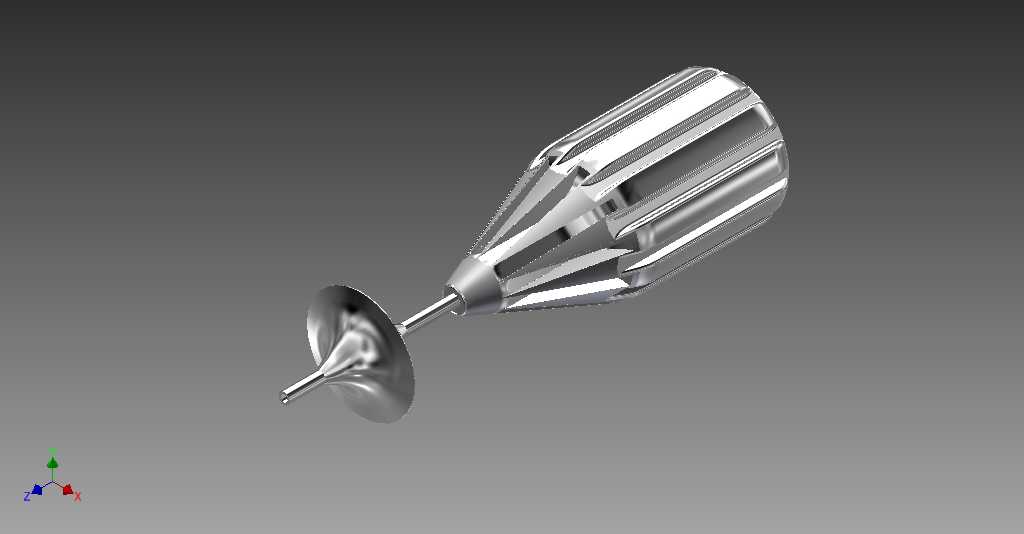

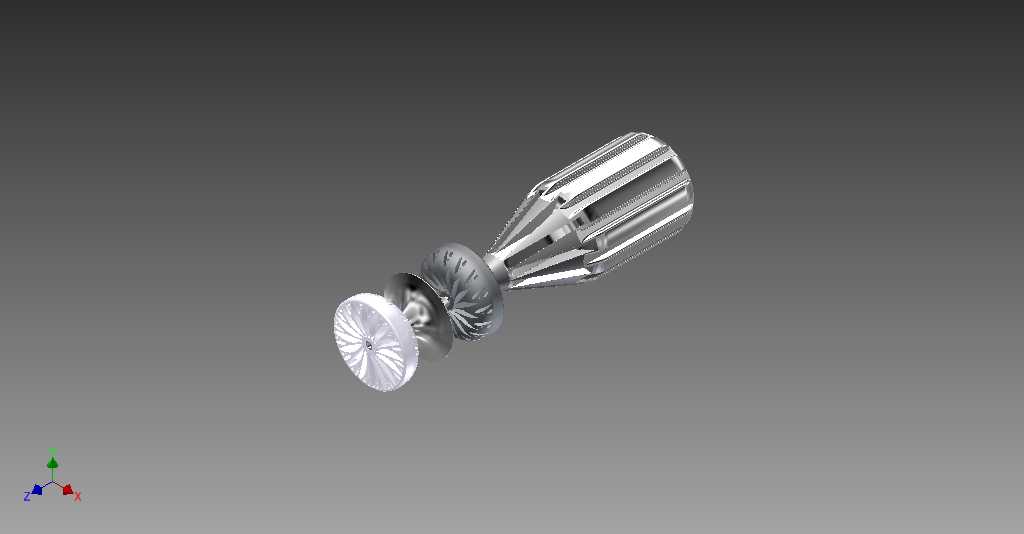

　　这套装置面向近岸潮汐能开发场景，核心解决潮水流向周期性反转带来的单向水轮机效率损失问题。整套机组沿水流轴向串联布置，迎流端设置敞口导流罩，罩体采用多道纵向加强筋与外筒一体化成型，既约束入流流态、削减紊流对叶轮的冲击，也为内部转子提供防护，避免近岸海域漂浮杂物直接撞击转动部件。导流罩后端衔接两级叶轮结构，首级为大直径轴流式水轮，叶片采用大扭角翼型，适配涨潮阶段低速大流量水流；次级叶轮直径略小、叶片排布更密集，匹配退潮阶段流速偏高的来流，两组叶轮分别通过独立传动轴接入sprage离合器组件。离合器采用楔块式单向锁止结构，涨潮时水流推动首级叶轮正向旋转，对应侧离合器楔块楔紧锁死，将扭矩传递至中间发电主轴，次级叶轮在反向水流作用下处于自由滑转状态，其配套离合器楔块松开不传递扭矩；退潮时水流方向反转，次级叶轮被水流驱动正向转动，对应离合器锁止输出扭矩，首级叶轮侧离合器自动脱开，以此实现无需额外换向机构即可在涨落潮两个工况下持续驱动发电机运转，省去复杂的流道换向闸门与叶轮调向机构，大幅降低水下机组的故障点。

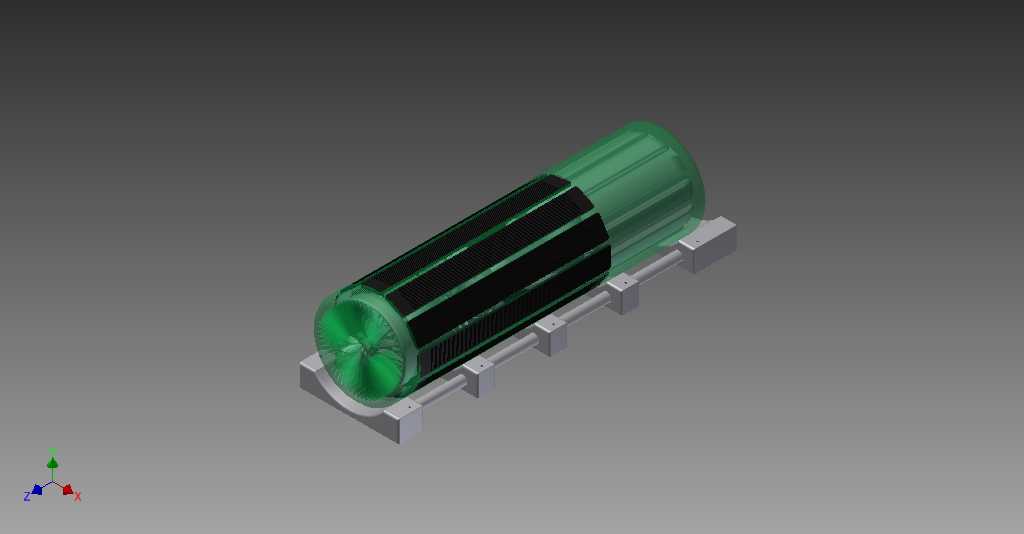

　　机组尾段为发电主体舱段，外壳采用带轴向散热槽的筒型结构，槽道沿筒体母线方向贯通，既可以借助流经舱体的水流带走发电机运行产生的热量，也能提升筒身的抗弯截面模量，抵御水下洋流的持续脉动载荷。舱体内部集成永磁同步发电转子，转轴与两级离合器输出端通过花键同轴连接，取消了多级齿轮增速结构，减少水下密封节点与传动损耗。

　　从安装边界来看，整套机组为轴向贯通式布局，整机轴向长度适配近岸潮汐水道的安装墩位间距，最大外径由导流罩外轮廓决定，安装时两端可通过法兰支座固定在混凝土导流墩之间，机组中心线与潮水流向保持同轴，垂直方向预留足够的过水净空，保证低潮位时叶轮仍完全浸没在水面以下。结构设计阶段针对双向受力工况做了对称校核：导流罩加强筋沿周向均布，正反流向下载荷分布一致；两组叶轮的叶片安装角分别对应两个流向的最优攻角，避免单向设计在反向流时出现叶片汽蚀与效率骤降；离合器楔块的接触应力按双向交替载荷做疲劳校核，保证长期频繁换向工况下的使用寿命。

　　实际应用中，这类机组可阵列布置在潮差较大的峡道、湾口区域，单台功率等级适配近岸分布式发电需求，不需要修建高位水库与拦潮大坝，对海域水动力环境影响更小。三维建模过程中完整还原了叶轮翼型曲面、离合器楔块配合间隙、导流罩内部流道型线以及各段筒体的连接法兰结构，转动部件的装配关系完全按照实际传动路径搭建，可直接用于流场仿真前处理、装配干涉检查以及水下安装工艺的模拟验证。
