石油钻井井架与回转动力头三维设计

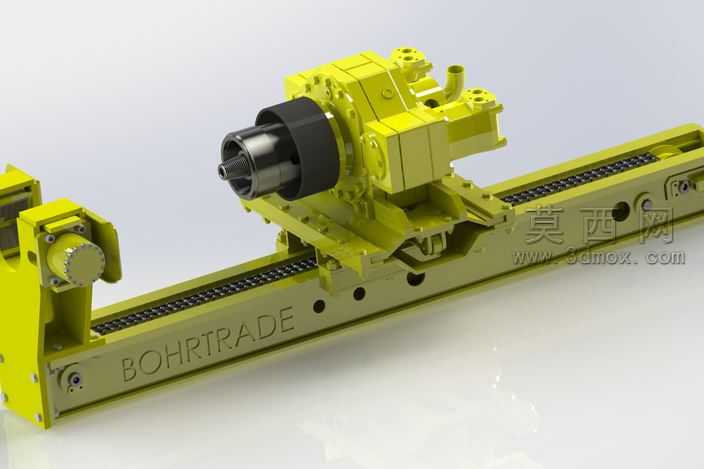

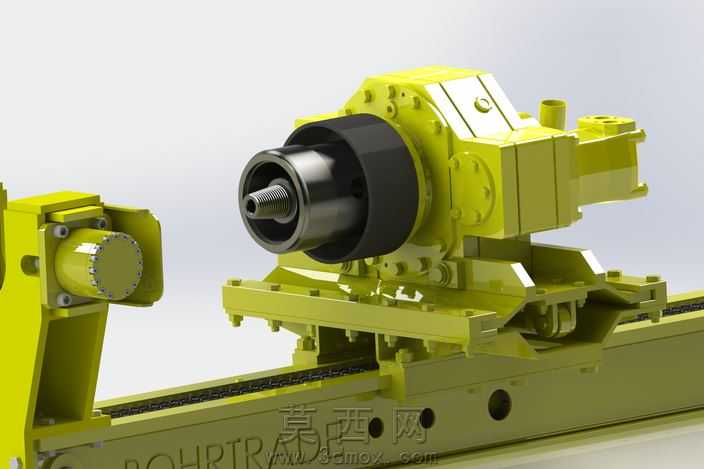

本模型为石油钻探场景配套的钻井井架配套回转动力头总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计装配逻辑，对每一个零部件的配合公差、安装位置进行了精准还原，确保整体装配无干涉、结构逻辑符合实际工业设备的运行原理。模型主体包含回转主轴总成、动力传动箱体、滑移安装基座、进给导轨组件四大核心部分，在材质渲染阶段，针对不同部件的实际工业材质做了区分处理：设备主体的铸造箱体部分采用哑光军黄色工业漆材质，还原野外钻探设备的漆面质感，表面添加了细微的颗粒纹理与轻微的使用磨损痕迹，避免塑料感；主轴输出端的金属连接部位采用抛光合金钢材质，调整了金属反射粗糙度参数，还原机加工金属件的冷硬光泽；导轨滑台部分做了发黑处理的金属材质，表面添加细微的导轨划痕与润滑油膜质感，还原滑动部件的真实使用状态；密封胶圈、减震垫等橡胶部件采用哑光黑色橡胶材质，调整了漫反射参数与凹凸纹理，还原橡胶件的哑光磨砂质感。结构设计上，回转头的箱体部分还原了内部传动结构的外部安装特征，包括轴承端盖、紧固螺栓、润滑油注油口、吊装孔等细节，所有螺栓孔、定位销的位置均按照实际机械设计标准排布；滑移基座部分还原了链条传动的进给结构，导轨面的安装槽、固定螺栓、限位挡块均做了精细化建模，确保滑动行程的结构逻辑合理；配套的侧置安装支架还原了管线固定座、连接法兰的细节，能够直观展示动力头在井架上的安装方式。设计过程中优先考虑了模型的可编辑性，所有零部件均采用参数化特征建模，保留了建模的特征历史，方便后续根据不同钻探工况调整主轴尺寸、滑移行程、安装接口等参数，可用于钻井设备的结构演示、装配培训、方案展示等场景，渲染阶段采用了工作室柔光打光方式，突出设备的结构轮廓与材质质感，阴影柔和不生硬，能够清晰展示每一处结构细节，整体模型比例协调，细节丰富，完整还原了钻井回转头与配套井架滑移部件的真实结构特征。
